使用继电器控制主轴电机或者冷却液

在控制板上提供有2个数字开关输出,他们是M3和M8的丝印端子,如下图

在CNC的世界中,M3代码通常意义为主轴开,M5为主轴关, M8为冷却液开,M9为关,

如果要控制主轴如常用的775电机,或者其他仅需开关即可工作的主轴电机,

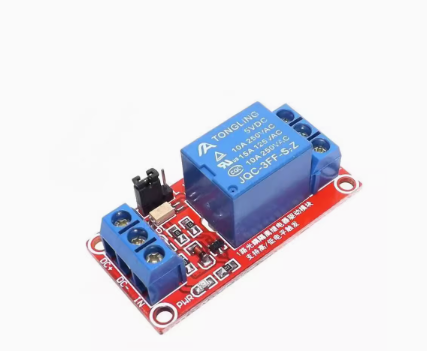

我们需要一个5V的继电器模块,这里提供一个购买地址: 点击右键复制链接打开

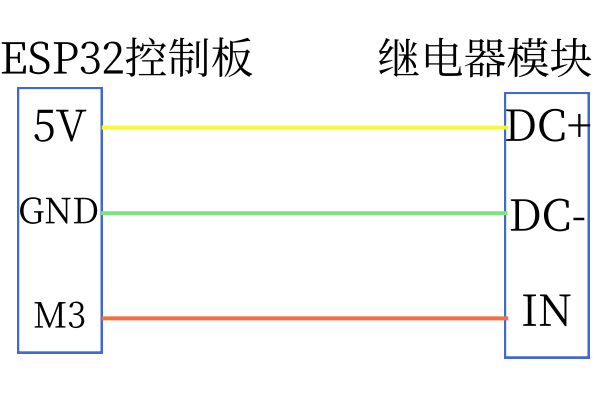

然后继电器的DC+接控制板上的5V,DC-接控制板的GND,IN接M3或者M8端子即可,如图

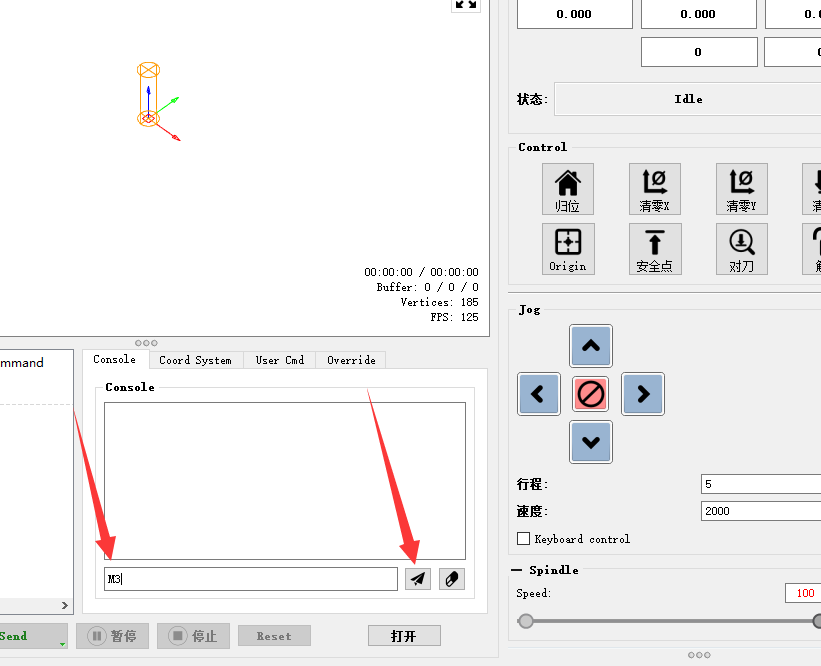

连接好后,在上位机Candle2输入M3,然后点击旁边的小飞机按钮即可听到继电器开关的声音
