当我超过 30khz 最大脉冲频率时，我遇到了这个问题。

是激光本身，有没有办法改变它不会发生

让我们看看您的 $$ 设置。
你的设置是每毫米多少步？？（$100 和 $101）
你的最高速度是多少？？（$110 和 $111）

我每毫米 640 步，最大速度为 10,000 毫米/分钟
10,000/60 = 166.6667 毫米/秒
每毫米 640 步 * 166.6667 = 106666.688 脉冲/秒 (106.7 kHz)。
这远高于 30 kHz 的限制。

我将我的微步从 1/128 更改为 1/32，之后它工作得很好。

嗨 brakthehun.. 我是新手，所以不确定如何进行您建议的微步进更改，从 1/28 到 1/32。该软件比我为照片尝试过的任何软件都要好，但是这种左右移动会破坏乐趣。

取决于您拥有的步进电机驱动器，微步通常是通过它们使用拨码开关或某种跳线来完成的。

让我们从数据提要上方的命令行开始。输入 $$,，按回车键并截取数据，然后将其发布在此处。

嗨 brakthehun.. 感谢您的快速回复…这就是我得到的..

屏幕.docx

对不起..似乎无法获取屏幕截图来复制上面是一个word文件..同时我会继续尝试

所以，您运行的是旧固件版本的 GRBL。
当您最初连接时，它在“键入 $ 寻求帮助”上方说了什么

由于我似乎无法复制这里的打印屏幕，我发现你在上一篇文章中所说的内容如下：
S100=80，000
S101=80，000
S110=3000，000
S111=3000，000

看起来不错。那不应该引起问题。我的是：
$100=640.000
$101=640.000
$110=10000.000
$111=10000.000
所以，这不是你的问题，但我认为你的固件可能是问题所在。

嗯……令人沮丧。这个软件在照片方面比机器自带的要好，但它一直左右移动，特别是对于大文件，这会扭曲照片。

那么，当您连接时，它说您正在运行哪个版本的 GRBL？

那是另一个问题，我看不到版本所在的位置。它确实在我加载软件时不显示，但我也没有可以即时更改速度和功率设置的功能，所以我想我可能有一个旧版本

当我连接时它说 grbl 0.9j

所以，它应该与 0.9 兼容。不过最好运行 1.1。你连接时的波特率是多少？？

波特率为115200

我大约 2 周前才下载了这个软件，但也许 vs 1.1 会晚些时候出现。可能应该看看我是否可以下载新版本。

我相信 0.9 需要 9600 的波特率
你能试试吗？？

啊……是的，我可以……

1.1 会使用更高的波特率吗？

是的。
不过要小心。激光开启和 Z 限制的引脚在 1.1 中切换

首先，我将尝试使用此版本降低波特率，并希望它能解决问题。如果没有，我会尝试下载 vs 1.1。如果我下载 1.1，我是否需要根据您的注意事项进行任何更改？我是这方面的新手，不确定什么是引脚或这可能会如何造成问题。我真的很感谢你的帮助。我已经挣扎了好几个星期了。尝试了各种软件，但是这个真的很好，只要它在刻录过程中停止左右移动。

如果你拍下你的控制器（Arduino 和周围电子设备）的照片并发布，我可以帮助指导你。

嗯，它似乎只允许我在 115200 连接。

有趣的。你自己刷固件吗？？

控制板夹在两块塑料之间，所以我们看不到它。

没关系。如果你发一张图片，我可能会弄清楚如何在 1.1 中使用它

你从哪里弄来的控制器？？

不，我购买并组装了一个套件。该板已经夹在两块塑料之间，所以我只是安装它，完成后，它就起飞了，我不需要做任何其他事情。

我将关闭并拆卸电路板以快速拍照。

那时升级它可能很复杂。Arduino 上 0.9 的一大挫折是你不能调暗激光。

有套件链接吗？？

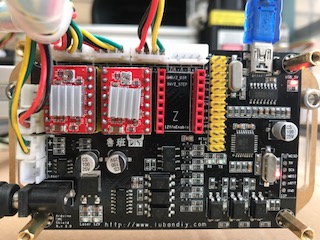

让我知道你是否可以打开这张照片..

哦……它自己打开了……希望这有帮助……

好吧！！当您打开机器电源时，激光冷却风扇是否也启动？？

看起来右手边是 Arduino。
也没有更改该板上微步的选项。
http://www.lubandiy.com/article-3-1.html

是的，冷却风扇带电。

我应该考虑使用更好的控制器板吗？我在中国工作，供应商就在附近。他基本上把零件卖给我，然后我组装起来。我的是 6.5 瓦，但他当时确实建议使用 10 瓦。我认为他有可选的板等。关于可以更流畅地运行该软件的板有什么建议吗？

机器附带的软件是 Elks Maker 提供的软件的中文副本。它的英文有很多问题，所以我最终下载了 EM 的英文版本，它的工作原理完全相同.. 错误较少，但在处理照片的方式上有相同的限制。

我尝试了几个软件包试用版，很惊讶有几个可以驱动激光。该软件无疑是我尝试过的照片中最好的，如果我能防止激光来回移动就好了。

我不明白为什么我下载 vs 0.9。当我查看可用的下载时，我没有看到一个或另一个的选项。我现在想知道如何确定下载的版本以便我可以尝试 1.1？

我应该考虑使用更好的控制器板吗？

您可以尝试使用单独的 Arduino，如 UNO，正版或克隆都可以工作，以及 Protoneer CNC Shield。但是，如果您确实使用 Shield，则必须拥有 3.51 版板，这是最新的，也是唯一适用于 GRBL 1.1 的板。它还使用您板上的相同小驱动板和更新版本。对盾牌的支持也非常出色。3.51 版的电路板看起来都是正品，因为设计师没有向公众发布设计文件，所以没有克隆，至少你知道你得到的是正品。Ebay 的货品编号在这里：272551117847
还有一个用于 Raspberry PI 的版本，但我从未使用过，所以我对它们了解不多。

https://forum.protoneer.co.nz/index.php

GRBL 1.1 在这里：
https ://github.com/gnea/grbl

或者您可以在此处下载 .Hex 文件并将其闪存到 Arduino：
https ://github.com/gnea/grbl/releases

刷机说明在这里：
https ://github.com/grbl/grbl/wiki/Flashing-Grbl-to-an-Arduino

或者您可以使用 XLoader。只需选择您的 .Hex 文件，选择您的 Arduino 板，选择 Com 端口和波特率，然后单击上传。
http://russemotto.com/xloader

您可以使用您当前的板运行 1.1。您只需将激光 ttl 触发器与 z 止动器交换即可。
