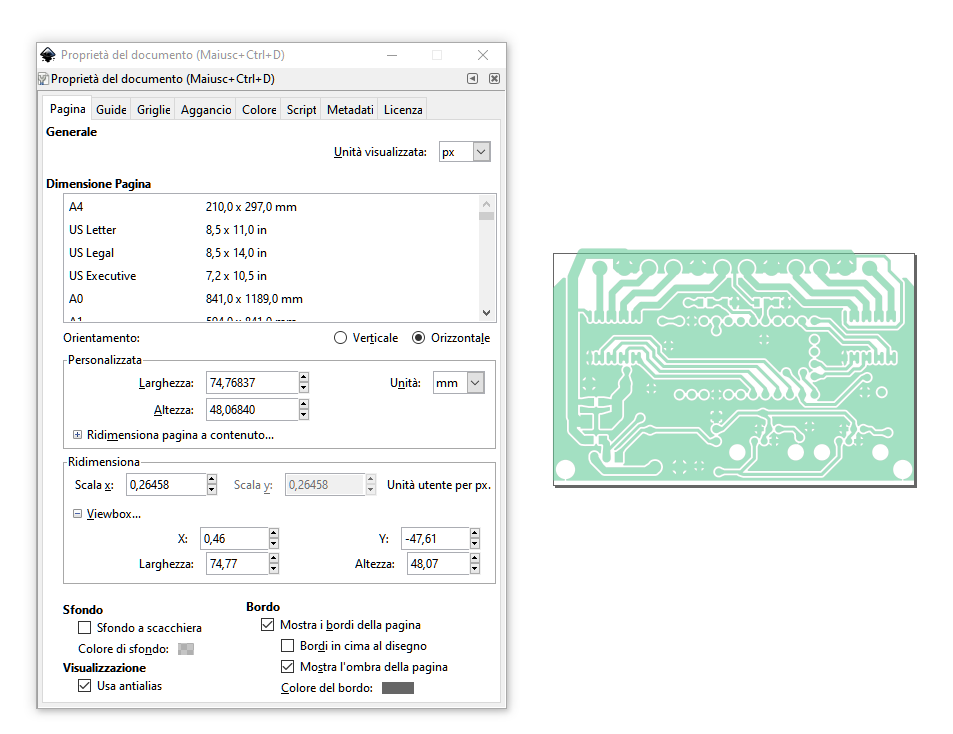

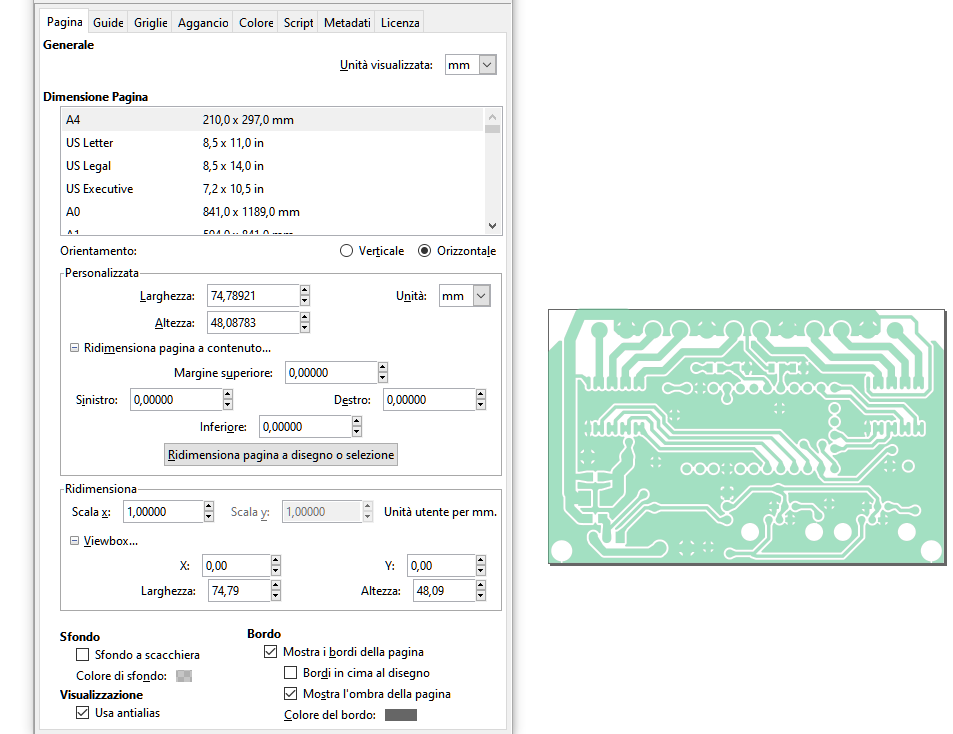

打开 positron96 打开了这个问题 2020 年 9 月 19 日 · 4条评论 Open SVGs from FlatCAM are imported incorrectly#1126 positron96 opened this issue on Sep 19, 2020 · 4 comments 注释 正电子96 评论了 2020 年 9 月 19 日 你好!我正在尝试激光刻录在 FlatCAM 中准备的 PCB 布局,导出为 SVG 并导入到 LaserGRBL (v3.7.1)。虽然 PCB 在 FlatCAM 中从 0,0 开始(如果我在其中打开 SVG,则在 Inkscape 中),而在 LaserGrbl 中,它沿 Y 轴随机偏移。看图片: 平板摄像头: 墨景: LaserGrbl v3.7.1 你能深入研究这个问题吗? 我还附加了 SVG,保存为 TXT Gerber_BottomLayer.GBL_0.1000_iso_svg.svg.txt 节拍杀手 评论了 2020 年 9 月 22 日 我敢打赌,规模操作是造成麻烦的原因…… 你能尝试在 inkscape 中做一些操作,比如简单的取消组合,保存文件并尝试一下吗? 所有者 阿尔基皮塔 评论了 2020 年 9 月 24 日 问题出在视图框上。 如果我将绘图复制粘贴到一个新的 inkscape 文件,并将纸张大小调整为绘图大小,lasergrbl 可以很好地处理所有这些。 看起来 LaserGRBL 无法正确处理 viewbox。 很难修复,因为 SVG 例程不是我写的代码,而是从公共项目中复制的,我不知道如何动手。 arkypita 提到了这个问题 2020 年 9 月 24 日 实验性 SVG 支持 #451 打开 作者 正电子96 评论了 2020 年 9 月 24 日 谢谢你的信息! 不管怎样,我发现 FlatCAM 有一个 GRBL_Laser g 代码预处理器,它消除了 LaserGRBL 导入 SVG 的能力。 所有者 阿尔基皮塔 评论了 2020 年 9 月 24 日 好的 arkypita 添加了 功能反馈 标签 2020 年 10 月 4 日 Sixleggedbuffalo 提到了这个问题 2022 年 2 月 2 日 SVG 在 Y 轴上导入错误 #1733 打开 免费注册 在 GitHub 上加入此对话。已有帐户? 登录评论 受让人 无人分配 标签 功能反馈 项目 还没有 里程碑 没有里程碑 发展 没有分支机构或拉取请求 3人参加
你好!我正在尝试激光刻录在 FlatCAM 中准备的 PCB 布局,导出为 SVG 并导入到 LaserGRBL (v3.7.1)。虽然 PCB 在 FlatCAM 中从 0,0 开始(如果我在其中打开 SVG,则在 Inkscape 中),而在 LaserGrbl 中,它沿 Y 轴随机偏移。看图片:

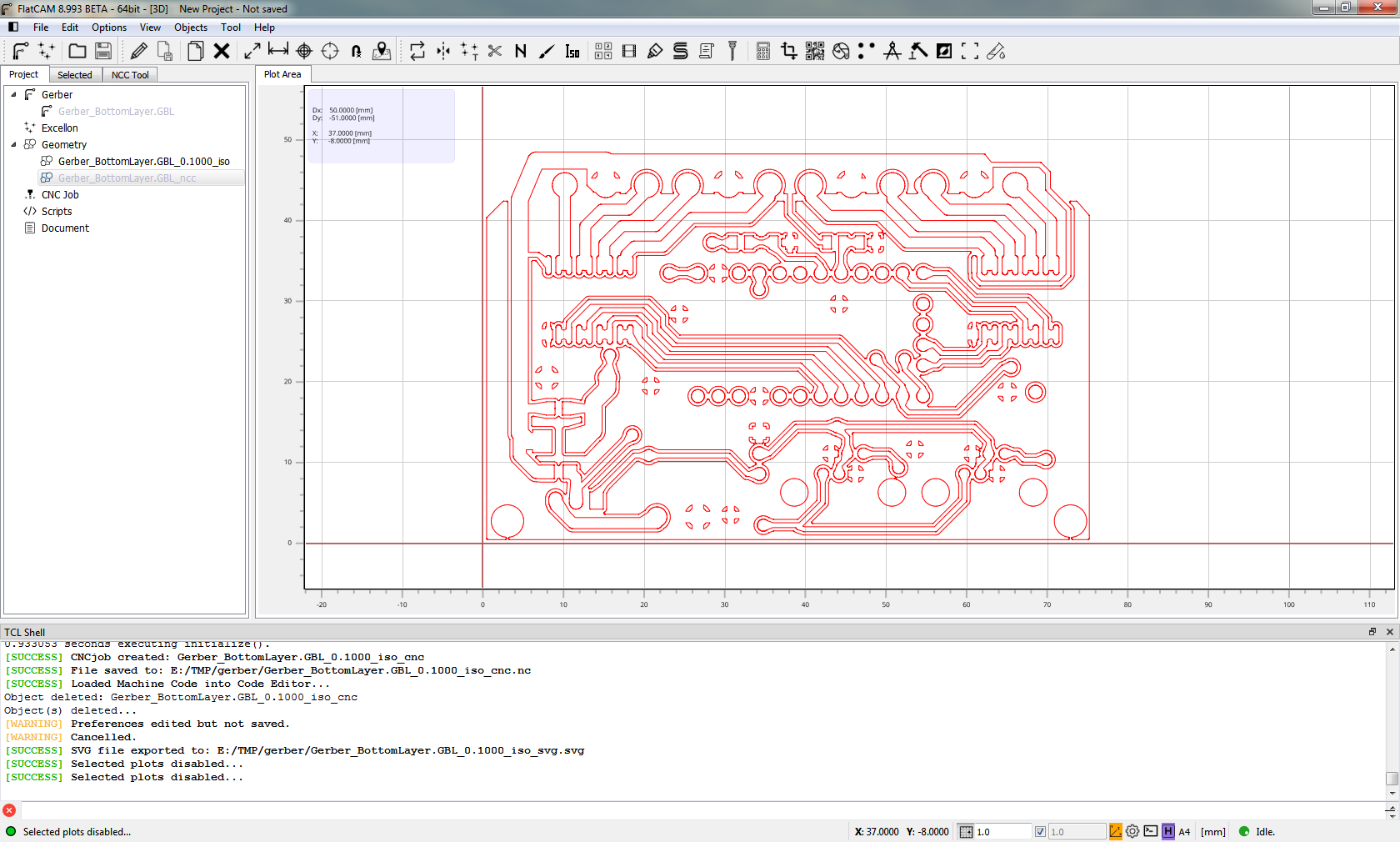

平板摄像头:
![来自 FlatCAM 的 SVG 导入不正确 #1126 来自 FlatCAM 的 SVG 导入不正确 #1126](http://www.grbl.cc/wp-content/uploads/2023/01/28/df39e-93670148-3439ee80-fac3-11ea-8863-d678eec40488.png)

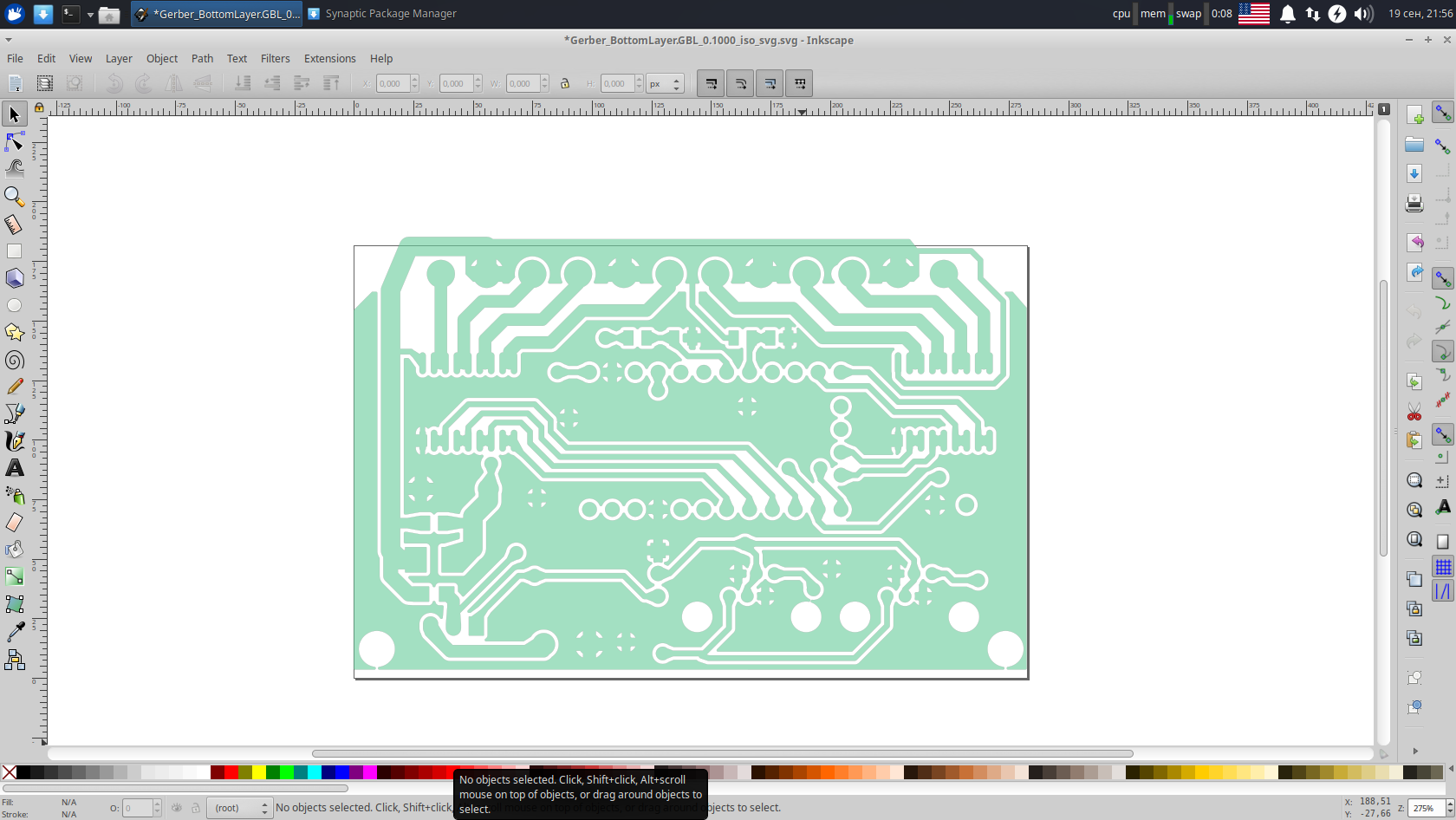

墨景:![来自 FlatCAM 的 SVG 导入不正确 #1126 来自 FlatCAM 的 SVG 导入不正确 #1126](http://www.grbl.cc/wp-content/uploads/2023/01/28/7fd10-93670143-297f5980-fac3-11ea-95e3-d3de9d33ee70.png)

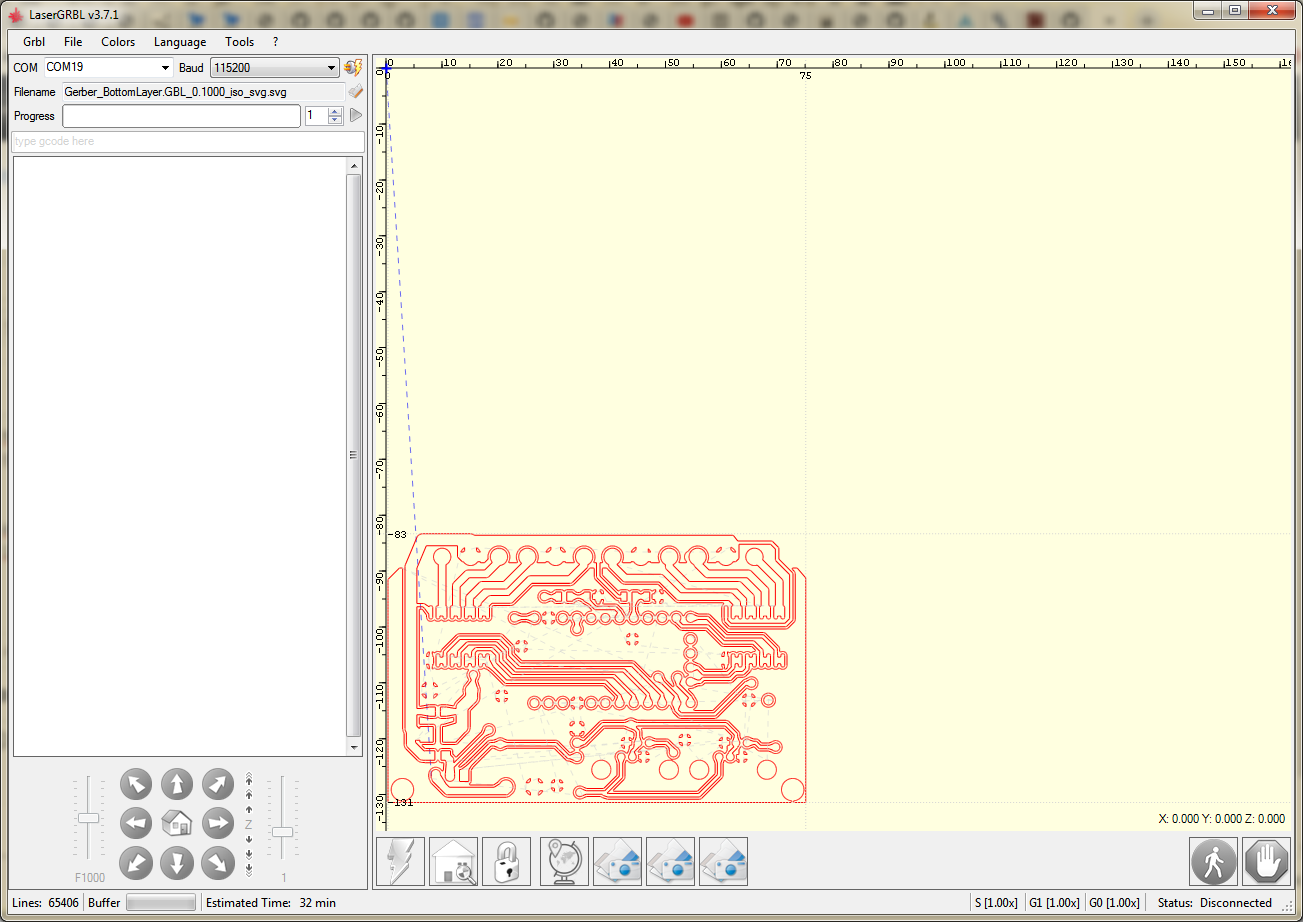

LaserGrbl v3.7.1![来自 FlatCAM 的 SVG 导入不正确 #1126 来自 FlatCAM 的 SVG 导入不正确 #1126](http://www.grbl.cc/wp-content/uploads/2023/01/28/55f0d-93670149-39973900-fac3-11ea-8376-1349de18590f.png)
你能深入研究这个问题吗?
我还附加了 SVG,保存为 TXT
Gerber_BottomLayer.GBL_0.1000_iso_svg.svg.txt
