大家好!
我想分享我的路径,以获取那些更便宜的 Benbox 雕刻机之一,并在 LaserGRBL 上运行良好。我首先遇到了固件和连接问题,但现在看来一切都已经解决了。
原因
使用 LaserRGBL 而不是开箱即用的 Benbox 3.7.99 软件的原因是,我获得了更广泛的支持文件类型。即
.nc
和.svg
。SVG 是我用于非图片图像(例如方案、文本等)的格式。你知道的,矢量很棒。此外,LaserGRBL 软件似乎还具有一些更高级的光栅化、抖动和图像变换功能。
雕刻师

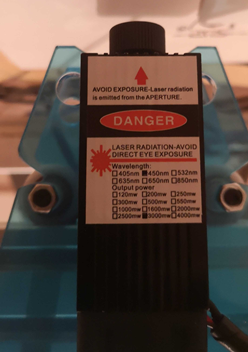

雕刻机是具有 3000mW 输出功率的 450µm 蓝色激光器。
![方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213 方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213](http://www.grbl.cc/wp-content/uploads/2023/01/28/49a7f-102583033-23ba0400-4104-11eb-92db-b1b93e60ab6e.png)

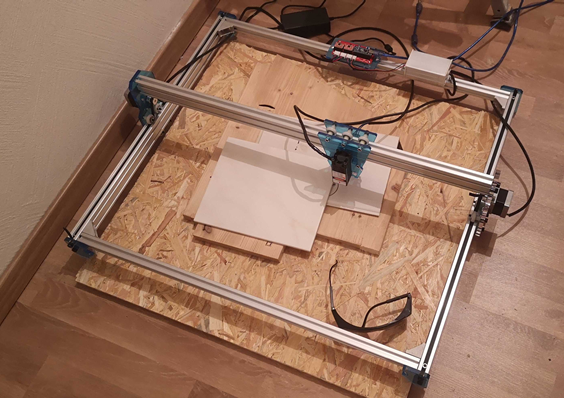

激光由 3 个步进电机驱动,用于 2 轴操作,如果与要雕刻的材料的距离发生变化,则需要手动重新聚焦。激光器有一个 500x600mm 的床,因此可用面积约为。400×500 毫米。
![方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213 方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213](http://www.grbl.cc/wp-content/uploads/2023/01/28/23105-102583194-827f7d80-4104-11eb-9a99-33af22b11a60.png)

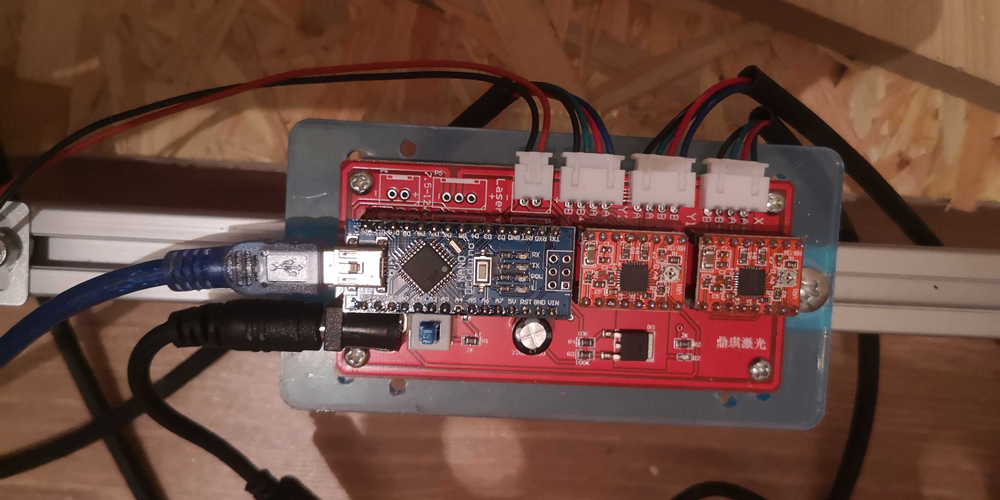

驱动电源板、激光器和电机的芯片是 Ardunio Nano。据我所知,它是原始 Ardunio 的中国复制品,因为它使用的是 CH340G 芯片。(这里看不到芯片,因为它位于 Arduino 的底部)。
![方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213 方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213](http://www.grbl.cc/wp-content/uploads/2023/01/28/63975-102583420-f883e480-4104-11eb-9bda-8fe5c1d02f36.png)
安装和卸载 Benbox
由于雕刻师带有 Benbox 软件的 OOTB,我使用它并根据说明安装了 CH340 驱动程序和 Benbox(用于组装和安装的 Youtube 视频
,另一个关于组装的视频和一个包含 CD 上所有内容的 Google Drive 链接).
Benbox 运行良好,但缺少一些功能。
因此,在弄清楚 Benbox 并测试它的功能一段时间后,我卸载了它并重新启动。重新启动是非常关键的,因为软件似乎没有很好地清理,并且不知何故分配给驱动程序的 COM 端口在 LaserGRBL 中不可用,如果不重新启动。
刷写 GRBL 1.1h Homing XY 固件
那么在闪烁之前,您显然需要安装 LaserGRBL。做过某事。直截了当。您也可以跳过安装 Benbox,并从 LaserGRBL Tools 菜单安装 CH340 驱动程序。这个似乎也较新(2019 年)。

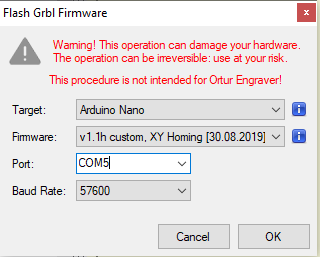

让 LaserGRBL 与 Benbox 激光器一起工作的下一步是刷新 GRBL 固件。我使用了 LaserGRBL 集成闪烁工具和那些设置:
![方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213 方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213](http://www.grbl.cc/wp-content/uploads/2023/01/28/bc691-102584164-303f5c00-4106-11eb-8bf2-a8dbefaf7713.png)

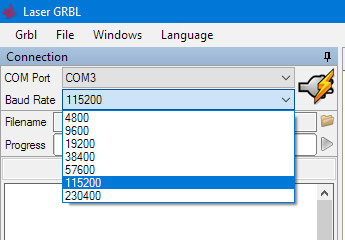

成功闪现后,我能够通过 115200 的波特率连接到我现在的 GRBL 兼容雕刻机(这似乎很重要,而且所有其他设置都会超时(请参阅日志? -> 打开会话日志)
![方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213 方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213](http://www.grbl.cc/wp-content/uploads/2023/01/28/59b89-102584770-63ceb600-4107-11eb-8062-fe4a15aeb387.png)
在状态窗口中确认连接成功
这也记录在这里:https ://lasergrbl.com/usage/arduino-connection/
GRBL 操作设置
在成功连接到设备后,我按照链接在这里的指南进行操作并完成了它

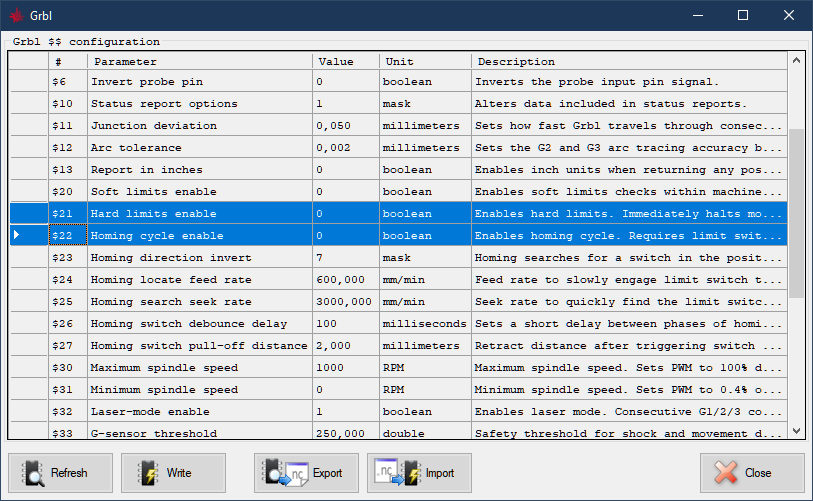

完整的配置文件
经过相当多的测试后,我发现雕刻机的这种 GRBL 配置可以很好地工作。它快速、精确并且切割/雕刻清晰:
我认为重要的设置是:
激光计时
尽管它们是默认值,但它们运行良好。
反转方向以与慢跑箭头对齐

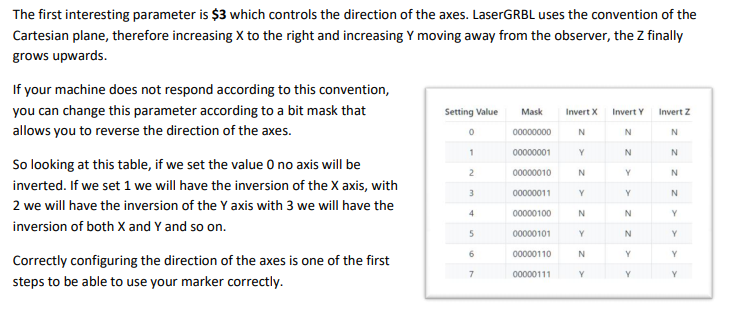

从接线和设置设备看来,我可能把控制器放在了错误的位置。因此,根据 PDF 和本节
,我设法获得此设置以反转 X 和 Y 以正确应用方向。
步进电机速度
好吧,这是一个棘手的问题。Benbox 软件的默认进给率为 1000。我输入的是 4 倍,因为我尝试的所有打印件都是实际尺寸的 4 倍。我测量了雕刻的输出并对进给率和电机步进分辨率进行了调整。
电机步进分辨率
这基本上就是我从上面得出 4000 的地方。Benbox 的每毫米像素设置为 320。使用此设置,当我慢跑 1 步时,它让步了 ~4mm。所以我通过弄乱不同的长度得出的最好的是上面的 82。
320 / 84 大约是 4。所以我将进给率从 1000 提高到 4000。
电机加速度
对此没有太多考虑。164只是在操作雕刻机时提供一种敏捷和精确的感觉。
激光功率默认值
我相信这是默认设置,但效果很好
PWM 支持又名“灰色”
启用此设置后,激光器可以调制功率。如果您使用模式设置光栅化,LaserGRBL 可以使用 256 种不同的强度,而不只是打开和关闭
M4
。该设置对于能够使用是强制性的M4
。更多关于这里。床尺寸
设置电路板的内部可用区域。雕刻机没有限位开关,因此仅适用软限位。
已知的问题
我发现 th
![方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213 方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213](http://www.grbl.cc/wp-content/uploads/2023/01/28/6aeac-102586884-35eb7080-410b-11eb-93c6-026ecc19ab02.png)
$H
命令不起作用并冻结了激光。所以暂时不要使用归位按钮。慢跑主页按钮“按会话”工作,如:“当您启动激光时,它使用当前位置作为它的零点,它可以回到那里”。但中间断电时无法定位真正的零点。
有时我还需要重置 Arduino 才能再次正常运行。然后我只需按下板顶部的白色小开关,我就可以再次开始雕刻了。请注意:这并没有保持雕刻的当前进度。
![方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213 方法指南:从 Benbox 到 LaserGRBL(LX-NANO/Nano-328p、CH340、Benbox、DCCduino) #1213](http://www.grbl.cc/wp-content/uploads/2023/01/28/7c3a5-102587944-f2920180-410c-11eb-92fd-48a68ab15d29.png)
无论如何,谢谢@arkypita用于构建 LaserGRBL。这是一个非常好的免费工具,让我们的初学者拥有一个高质量的雕刻堆栈!
问候塞巴斯蒂安
