打开电源时电机会发出噪音（嗡嗡声）吗？

2016 年 9 月 29 日下午 5:11，“Combatir” notifications@github.com写道：

尊敬的 Grbl 专家，

当我使用 G 代码发送器或 Chillipeppr 让我的步进电机移动时，它
不起作用。但在屏幕上它似乎工作所以我不知道我
做错了什么呵呵。

例如，我使用带有 CNC shield V3 的 Arduino UNO，我将驱动程序
连接在屏蔽上，并将屏蔽连接到 arduino。用 USB连接
到我的电脑，并为步进器连接电源。
我将 GRBL 刷到了 arduino，这似乎有效，
连接时显示 Grbl 0.8c [‘$’ for help]。（或使用该版本测试时为 0.9）。

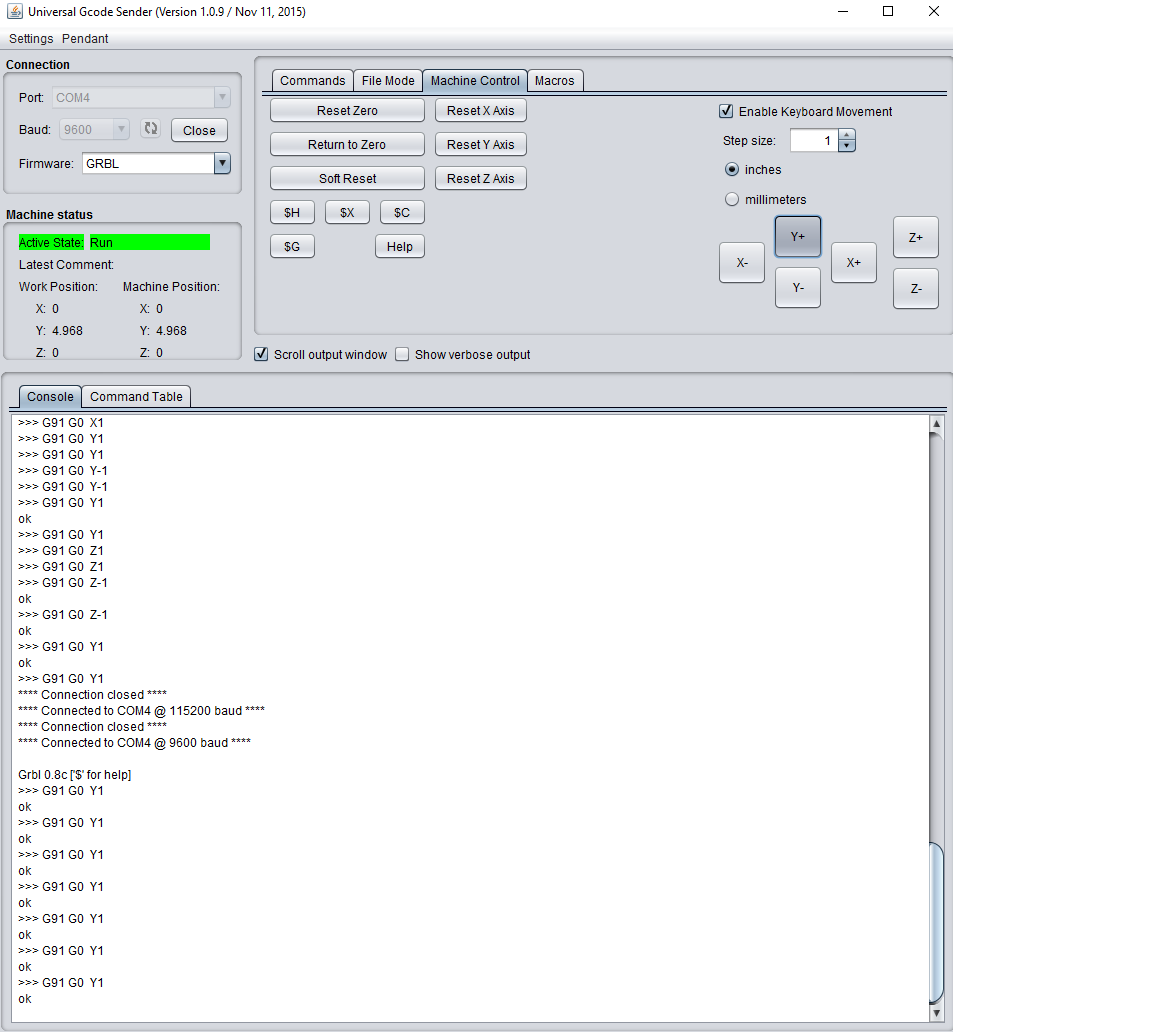

当我使用机器控制时，它会说：>>> G91 G0 X-1
ok
等，所以这似乎工作，但是电机不动一点。
当我尝试使用 chilipeppr 运行时，它们似乎也在屏幕上工作，但
它们没有。

我是不是接线有问题？
很想听听你的想法！

战斗

—
您收到此消息是因为您订阅了此线程。
直接回复此邮件，在 GitHub
#1097上查看，或将帖子静音
https://github.com/notifications/unsubscribe-auth/AQlzDB_dqKcviiwCIHE-P8ICwZys7Sqzks5qvBtlgaJpZM4KKbFr
。

亲爱的 Jahnj，
他们没有，他们没有声音或任何东西。
顺便说一句，我使用 nema 17 步进电机。

接线错误。找出哪个是线圈对，然后再
从 protneer中查看图表

2016 年 9 月 29 日下午 5:41，“Combatir” notifications@github.com写道：

亲爱的 Jahnj，
他们没有，他们没有声音或任何东西。
顺便说一句，我使用 nema 17 步进电机。

—
您收到此消息是因为您发表了评论。
直接回复此邮件，在 GitHub
#1097（评论）
上查看，或 将帖子静音
https://github.com/notifications/unsubscribe-auth/AQlzDD4JBzKECWhb4i2q4Td0i9M8NYXYks5qvCJ6gaJpZM4KKbFr
。

感谢 Protneer，我将尝试重新接线并发布结果。

我找到了一张关于如何将电线连接到步进电机的图表，并且这些电线按照应有的方式连接。我还找到了这些对，例如灰色和绿色是一对，黄色/红色是一对。我尝试查找它，但无法确定，所以也许你知道。您是否只是将这些对放在引脚中，然后连接到屏蔽层？

从您的描述看来，您的接线错误，或者您对驱动器的 vref 微调电位器的调整可能没有正确调整

是的，我也这么认为，试图改变电线但没有奏效。顺便说一句，我看到当我在 Gcode 发送器上打开它时，UNO 开始闪烁红灯，不知道那是什么意思。我明天继续。如果有人有任何可以帮助我的东西，我将不胜感激。

你用万用表检查VMOT和gnd引脚上是否有电压吗？

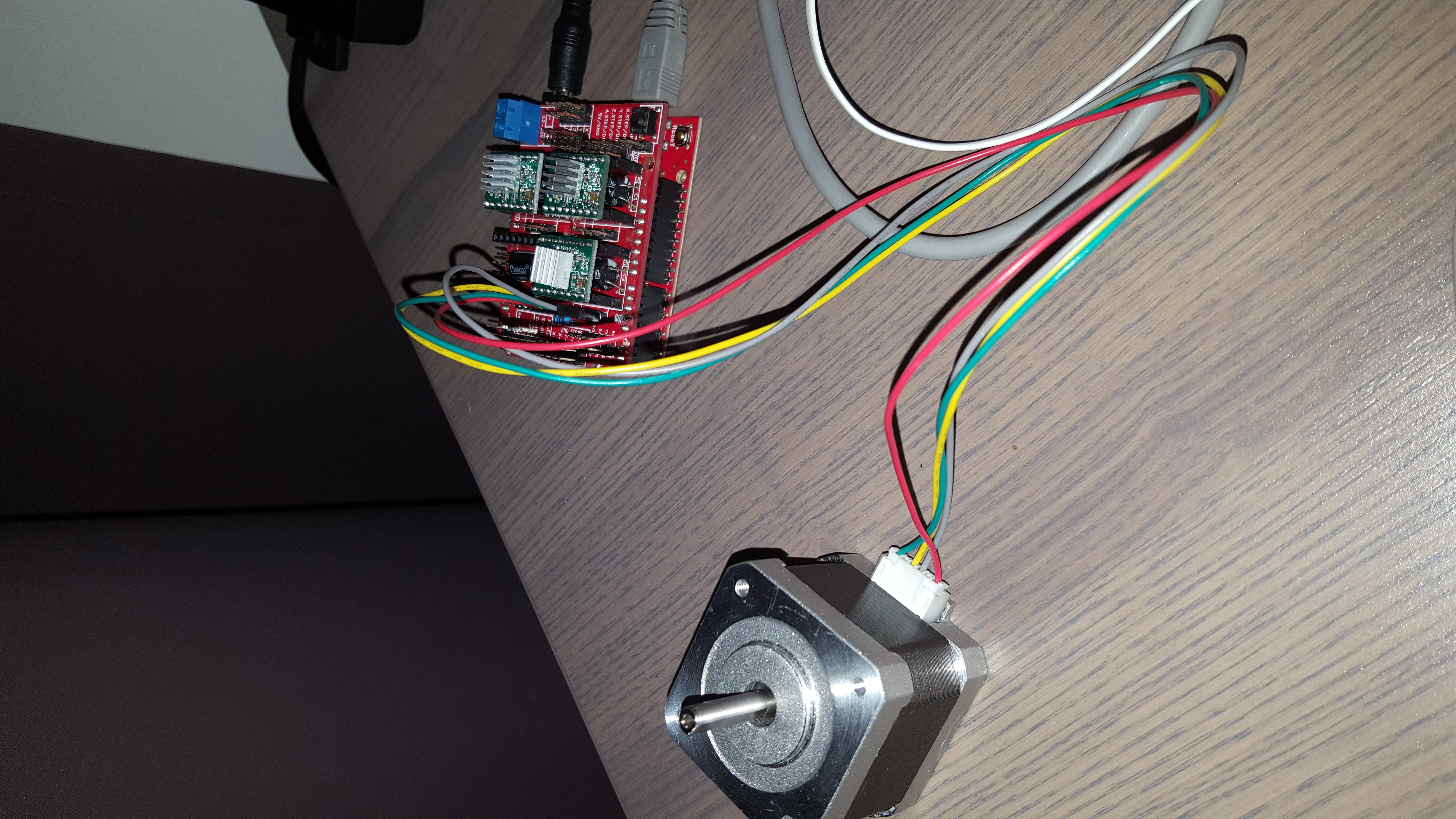

从图片中我看到我没有看到cnc屏蔽上的电源+ – 只在arduino一侧看到，所以这是正常的，感觉你没有给电机供电。

Encarnacao，我没有检查我没有万用表，我很菜鸟，哈哈。

你看到cnc屏蔽上的蓝色连接器，它们没有供电
你只为arduino供电

是的，但我确实从电源插入了黑色电缆，可以吗，还是我仍然需要为蓝色连接器供电？

你所做的只是为arduino供电，你需要在外部为电机供电，是的，在蓝色连接器上，这就是为什么不工作

还记得你使用的是为 grbl 8 制作的 CNC shield V3，如果你使用 grbl 9，你需要交换引脚 11 和 12，继续 grbl github，你会看到，你可以这样做通过在 arduino 背面的引脚 11 中焊接 1 根电线和在引脚 12 中焊接 1 根电线，然后在屏蔽层上弯曲这些引脚并交换它们，如果你要使用 grbl 9，但这不是不工作的原因，只是为了让您知道如何将 grbl9 与您拥有的防护罩正确连接

感谢您的建议，明天我将继续解决我的问题。那我得买个电源哈哈哈

你总是可以从旧的comp中获得12v电源来测试它:)

所以为了确定，
http: //www.elecrow.com/12v2a-acdc-power-adapter-with-cable-p-683.html 只会为arduino本身供电，但不能为步进电机供电，对吗？
谢谢您的帮助！

要插入cnc屏蔽罩，您需要切断12v适配器的末端以连接或获取一些适配器，现在12v适配器只有2安培，所以假设您将使用3个电机并假设它们将花费1安培3 安培，如果你能找到一些旧电脑，你可以卸下电源并使用黄色和黑色线为你提供 12v 和很多安培，只是一个想法哈哈

从图片中还有一件事我看到你有 3 个驱动器，只有一个电机，总是移除没有电机（负载）的驱动器你不应该在没有负载的情况下用驱动器插入屏蔽，这会损坏驱动器

谢谢大家的建议，回家后我会寻找这样的电源。
我想我可能已经损坏了所有的驱动程序。如果我只连接一个驱动器，一个电机，连接usb和2安培插头，它不会工作，所以我认为这意味着屏蔽损坏。
稍后我将尝试使用更大的电源。

通常，只有在通电时插拔电机才会损坏驱动器，因此如果您没有将任何电源连接到屏蔽层，它们可能仍然可以。但是，在基本工作正常之前，不要使用任何未使用的驱动程序可能是个好主意。

是的，我会这样做，但假设我有 2 安培的电源，并且只连接了一个电机和驱动器，它应该可以正常工作吗？

是的，它应该。
您的问题与 Grbl 无关，因此您可能需要阅读/使用位于http://forum.protoneer.co.nz/的 CNC Shield 论坛

会感谢您的帮助。

你好我和你有同样的问题。你解决了吗？？你能告诉我怎么做吗？

谢谢！

我已经用 grbl arduino 和 drv8825 制作了一个 cnc 路由器……几天前它工作得很好，然后第一个问题来了，所有轴在 +ve 和 -ve 命令的相同方向上移动……然后第二个问题是 y 轴停止根本工作……现在整个电子部分停止工作……

大家好，你们有这个想法吗？
https://www.dropbox.com/s/t4up3aelpswlmlg/20180915_150257.mp4?dl=0
我用 Arduino uno clone 换了板子，用 3 tb6560 换了驱动，结果一样！！！我已经用我的克隆尝试了 0.9j 和 1.1，但结果是一样的！
我的接线使用了 12v 20A 电源，对于 nema 17 (1.33A)，tb6560 设置为 1.2A。只有Y轴吗……
可以是进给率设置吗？111 美元？

解决了！这是从电机Y到驱动器的接线！

能问一下你是怎么接线的吗？我接缝也有同样的问题。

控制器（参考库存控制器）每个步进电机都有 4pin jst 插头，但每个电机都有 6pin jst 插头。电线只有 4 根。因此，您逐线检查位置和颜色是否已正确插入 jst 插头。
电机侧（6pin jst 插头）正确的线序为：
黑色—未连接—绿色—蓝色—未连接—红色。
在我的情况下，问题出在这个顺序：
黑色—绿色—蓝色—未连接—未连接—红色……
所以检查jst电线！
对不起，我的英语不好..

是的，因为另一个轴工作正常。
我只是通过在电机和驱动器之间进行交叉测试才发现这个问题。最后我隔离了电缆上的问题，将其与其他电缆进行了比较，它的接线很糟糕。

是的，但顺序必须是这样的……
https://www.dropbox.com/s/viwy9utdk8vuqwf/SmartSelect_20181031-193642_Samsung%20Internet.jpg?dl=0
更多注意位置未连接！

像这样的侧面控制器
https://www.dropbox.com/s/a8oclk4hj1ok54s/woodpeckercnc.png?dl=0

你试过用 xloader 加载 grbl 1.1j 吗？如果控制器显示写作 rev 0.9 也与 fw grbl 1.1j 兼容

我已经使用 xloader 上传了它。

USB端口的速度设置为115200。

尝试更换 USB 数据线。

编辑：我用我升级的啄木鸟用 3 TB6560 代替 pololu 股票。
我拆焊了 pololu 的针头，并焊接了 tb6560 的电线。
TB6560 使用拨码开关设置为 1.2A 和 1/2 步，我从来没有松过 1 步。
我的啄木鸟：
https
://www.dropbox.com/s/911av14t0bap23l/20181031_214405.jpg?dl= 0 我的 tb6560：
https ://www.dropbox.com/s/rowx65m94aehruq/20181031_214441.jpg?dl=0

下一步：用 300/500w 升级主轴

所以你用USG来控制你的cnc？你打开（从usb切换到wifi）还是关闭（从wifi切换到usb）wifi？

尊敬的 Grbl 专家，

当我使用 G 代码发送器或 Chillipeppr 让我的步进电机移动时，它不起作用。但在屏幕上它似乎工作所以我不知道我做错了什么呵呵。

例如，我使用带有 CNC shield V3 的 Arduino UNO，我将驱动程序连接在屏蔽上，并将屏蔽连接到 arduino。用 USB 连接到我的电脑，并为步进器连接电源。
我将 GRBL 刷到了 arduino，这似乎有效，连接时显示 Grbl 0.8c [‘$’ for help]。（或使用该版本测试时为 0.9）。

当我使用机器控制时，它会说：>>> G91 G0 X-1
ok
等，所以这似乎工作，但是电机不动一点。
当我尝试使用 chilipeppr 运行时，它们似乎也在屏幕上工作，但它们没有。

我是不是接线有问题？
很想听听你的想法！

战斗

我有同样的问题，告诉我你如何解决它

嗨 Shahid-lateef
Lateef 吗？（是你的名字，我知道一些国家的姓氏是第一位的）
听起来你的步进驱动器有一个启用信号并且没有连接任何东西，或者启用信号可能需要在 config.ini 中反转。
如果你在这里问你的问题可能是最好的
https://github.com/gnea/grbl/issues

由于不再支持这个 Git 分支，你肯定会在那里获得更多的运气。
我知道当有人重新引导您时是多么令人沮丧，希望这不会冒犯，但自从会员使用该网站以来已经有很长时间了，我很想看到您在问题上得到帮助。
