ENC支持0~10v 模拟电压信号输出,用于控制变频器主轴转速,

以及M3和M4信号,用于控制变频器主轴转动方向

如果你是普通主轴(即仅通过开关电源控制)请参考 输出口控制继电器 使用M3主轴开关端口控制即可

如果是激光,接入PWM信号,并与控制器共GND,即可,

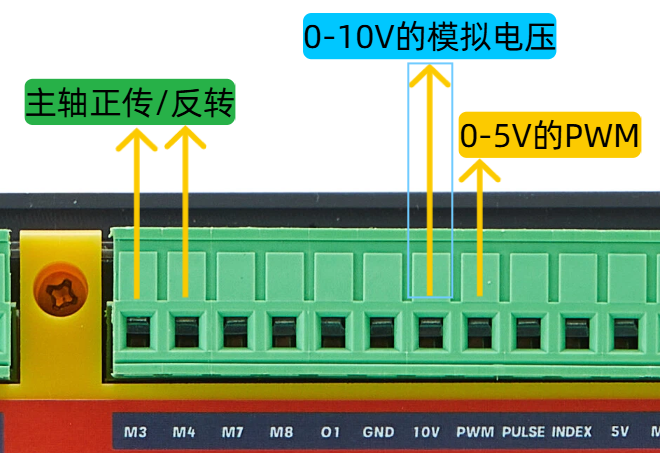

相关端子位置如下图:

#

接线示例 #

注意:由于市面上变频器各不相同,但总的来说 控制的原理/方法都是一样,

仅提供示例教程, 我们不会对你的具体变频器+电主轴提供任何帮助,

实施本章内容之前,

你应该阅读你的变频器说明手册,熟悉各个设置,可以通过面板手动控制变频器带动你的电主轴(注:变频器带动电主轴需要设置相关运行参数才可正常驱动,具体请咨询你购买变频器的厂家售后技术人员) ,

如果有问题应该先参考 <故障排查> ,检查控制器的M3端口和0-10V输出是否正常 ,控制器本身没问题后,再询问你的变频器厂家技术人员排除你的接线/设置问题

总之,说了这么多, 不要拍个照片问怎么接, 这东西得你自己会玩,不是把线接到我们的控制器就可以控制的,这还得设置,

变频器不像步进电机驱动器那么标准,有的客户是闲鱼买的二手变频器,连设置面板都没有,说明书更是没有,我们也很难办!!!😅

对于从未没有接触过变频器+电主轴的新手, 应该按下面推荐的顺序一步步来,而不是急于与控制器的接线,

1:只接上变频器电源,阅读变频器说明,尝试阅读并设置各种参数,以此来熟悉变频器

2:将你的电主轴上面的参数丝印信息拍照给变频器售后技术人员,他会告诉你应该设置哪些运行参数  (变频器带动电主轴需要设置相关运行参数才可正常驱动)

3:尝试通过变频器上的面板手动控制电主轴的转动

4:最终阅读下面的示例教程,通过我们的控制器控制

下面以英士达变频器AE200H为例进行连接控制参考示例:

设置变频器的运行指令通道 #

变频器的正传,反转,停止控制可以通过键盘上的按钮控制

也可以通过端子开关控制(我们通过此方式控制),当然还有RS485通信控制,

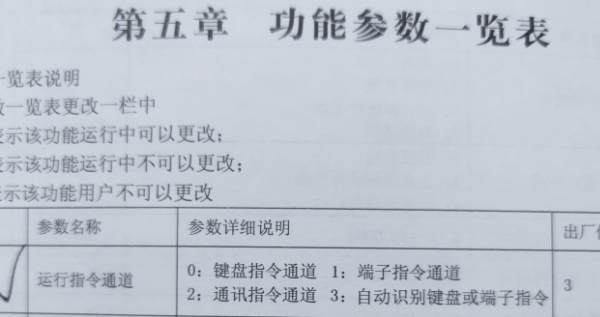

选择何种方式控制需要设置,这里我们把运行指令通道设置为1-即通过端子指令通道控制 ,

笔者手上的变频器S1端子为主轴正转开关,后面我们把控制器的M3端子连接到此即可,(M3通常意义为主轴正转)

需要注意的是这些端子为哪些功能,变频器还是有参数设置的,图中的为出厂默认设置,如果你是购买的二手变频器也有可能有改动的情况,请检查一下相关参数

设置变频器的频率指令选择方式 #

主轴的转速设置也可以通过很多方式来设置,这里我们使用模拟量FV设定(也就是电压,变频器上的FV端子)

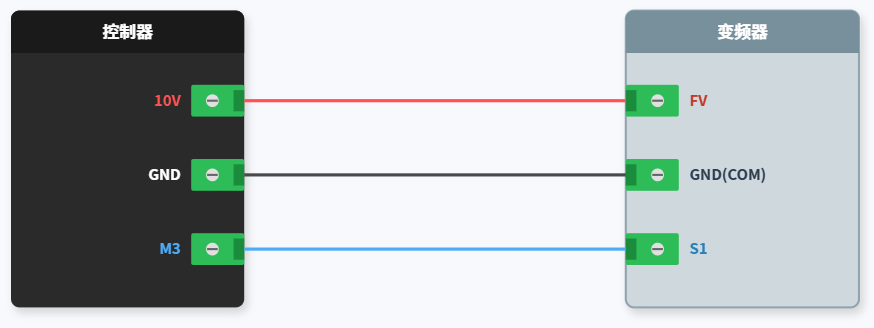

控制器与变频器的连接 #

主轴相关参数设置 #

点击 <系统设置>  , <主轴与其他参数设置> ,这里我们要设置一下主轴的最大转速,一般是24000,

注意别输错了,有个客户输成24万,导致电压输出很小

主轴延迟等待参数会在开启/关闭主轴的时候等待此秒数

最后注意:

请不要通过 <操作面板> 的 <主轴开> 测试,它仅发送M3命令,而开机的时候默认S值为0,所以既不会开启主轴和输出PWM电压,请自己通过MDI输入M3S24000测试
