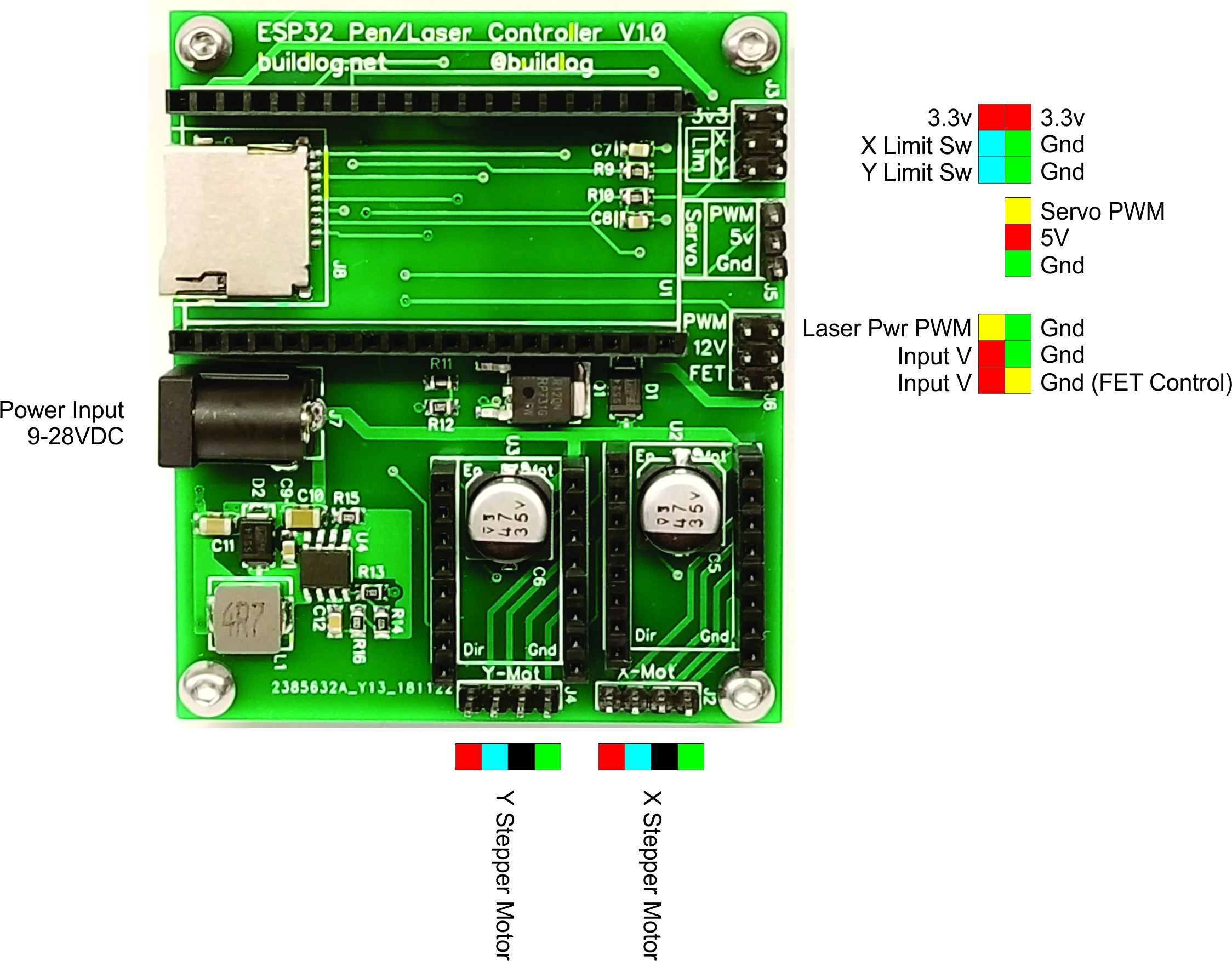

激光 PWM 引脚用于小型激光器的激光功率控制。我已经在一些蓝色二极管激光模块上进行了尝试。信号仅为 3.3v，因此某些激光电源可能存在问题。

你想用 FET 和上拉也可以。

您几乎可以将任何功能映射到 cpu_map 中的激光 PWM 和伺服 PWM 引脚。

当心。那是危险的电源和激光。

我通常连接到 TTL H，然后将手动触发按钮从 TTL L 设置为接地。

嗨，巴特，
我有一个电平转换器可以转换为 5v，如何在 CPU 映射中将伺服 PWM 引脚设置为主轴/激光启用？我找不到选项。

另外，gbrl1.1 的动态激光功率是否在这个分支中实现？

主轴（激光）引脚在 GPIO_NUM_17 上，伺服在 GPIO_NUM_27 上。Laser Pwr PWM 引脚应按定义工作。如果您想使用伺服 PWM 引脚而不是 Laser Pwr PWM，您将注释掉#define USING_SERVO并更改#define SPINDLE_PWM_PIN GPIO_NUM_17为#define SPINDLE_PWM_PIN GPIO_NUM_27

实现了动态激光功率。你需要用 $32=1 打开它

对不起，我有点含糊。

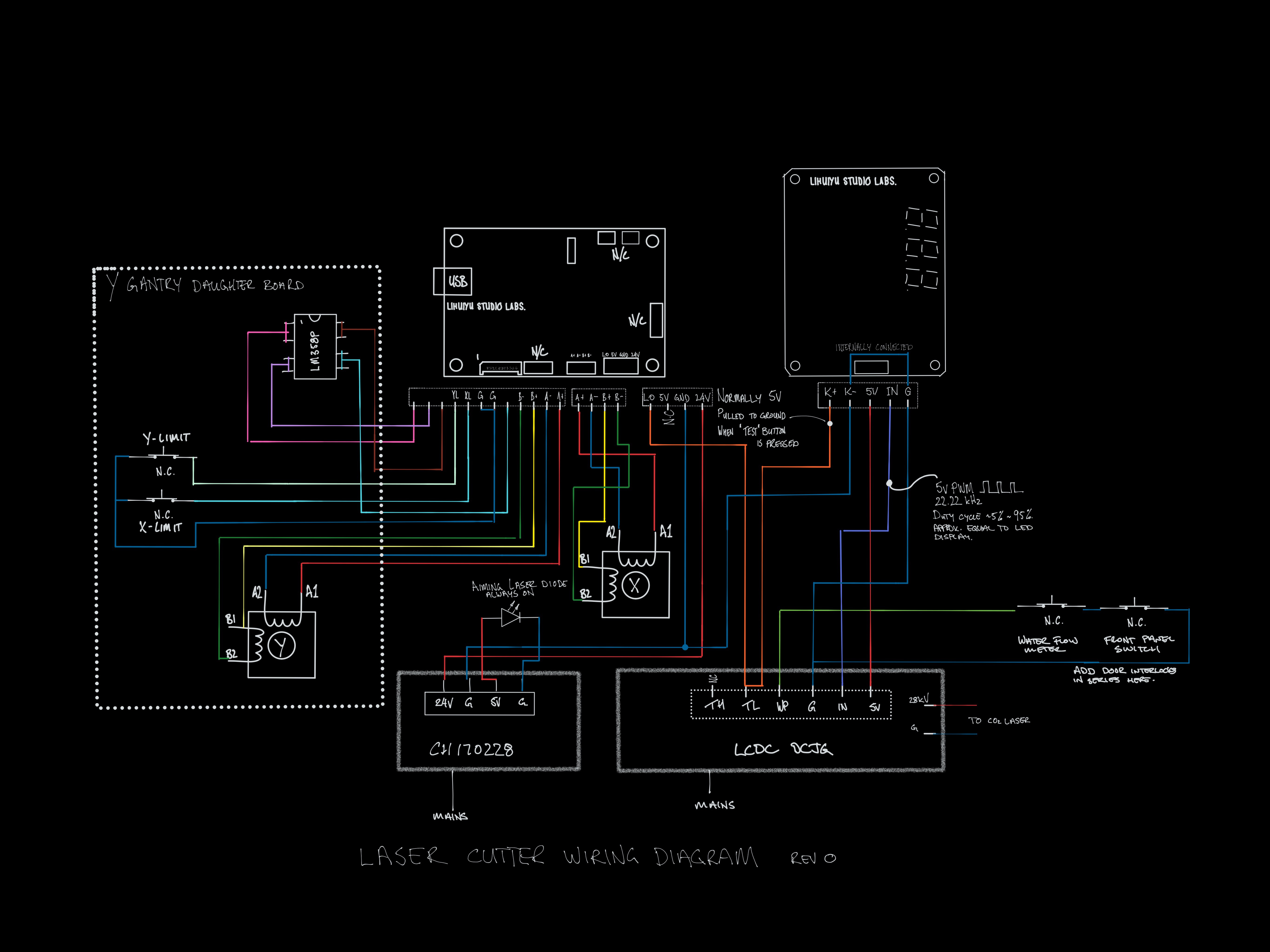

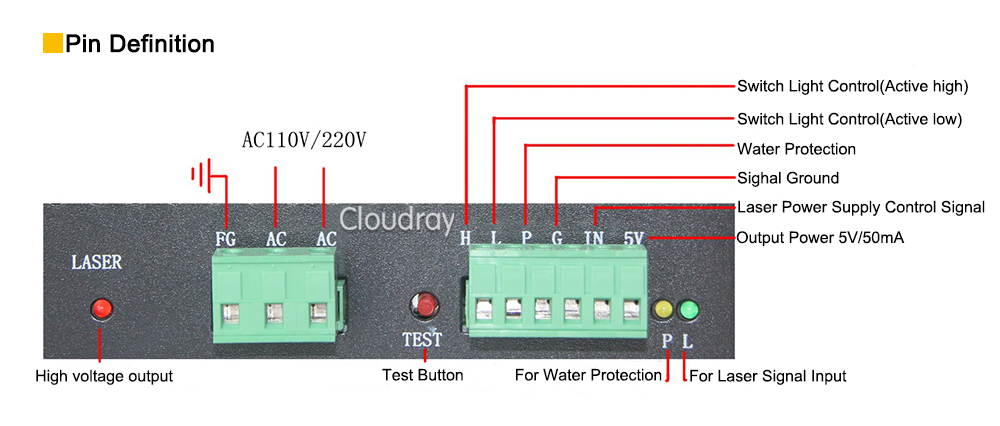

我想保持激光 PWM 不变。我想将伺服 PWM 更改为激光/主轴启用并将其连接到 PSU 上的 TH。我认为这是连接此 PSU 的正确方法。

否则，我可以将 TL 短接到地（或将 TH 短接到 5v），以使激光仅通过 PWM 信号发射。
我不知道启用引脚是否比依赖 PWM 信号提供更好的功能或安全性
你认为有必要使用启用引脚吗

你可以试试。定义一个主轴使能引脚并将其分配为引脚 27。您只需更改 cpu 映射文件。

那么 CPU 映射中的
#define SPINDLE_ENABLE_PIN GPIO_NUM_27呢？

是的，注释掉 GPIO_NUM_27 的任何其他用途。注释掉应该这样做。

//#define USING_SERVO  // uncomment to use this feature

嗨，
我一切正常。我正在使用 5v 的伺服 PWM 用于激光 PWM，并且我正在使用带有电平转换器的激光功率 PWM 引脚来启用激光。

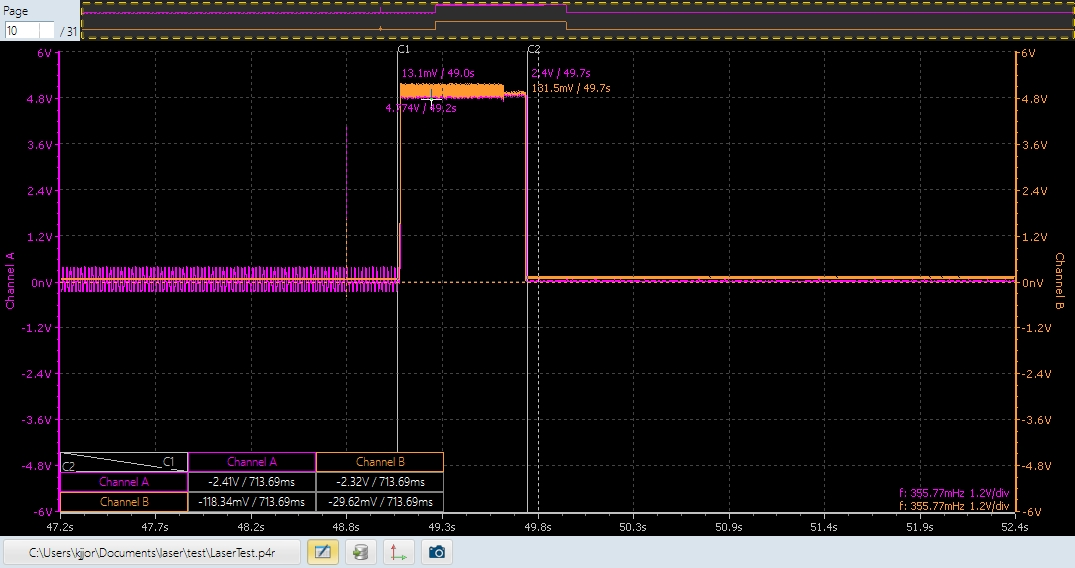

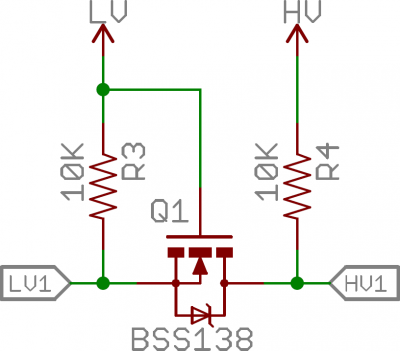

电平转换器与此类似。（感谢 sparkfun） 我现在唯一的问题是启动和重置时的小尖峰导致激光发射。 关于阻止这种情况的最佳方法的任何想法？我想将启用引脚反转并连接到 TL，这样我就需要 PWM 上的高信号和启用上的低信号，我认为这不太可能意外发生。你怎么看？ 注意我打开电源时的小尖峰和启动过程中的长尖峰。当我重新启动时会发生相同的信号，只是时间长一点。
