你必须检查你有什么样的按钮。它们是常开的吗？ 在托盘 $H 之后 2016-02-02 8:07 GMT-03:00 ErrorSnaKe notifications@github.com：
|
.png "Arduino Uno + CNC Shield v3 #900"){kind=avatar}
|
V3.00 与启用的 PWM 主轴不兼容（GRBL v0.9）。在 config.h 中打开 PWM
|
.jpg "Arduino Uno + CNC Shield v3 #900"){kind=avatar}
|

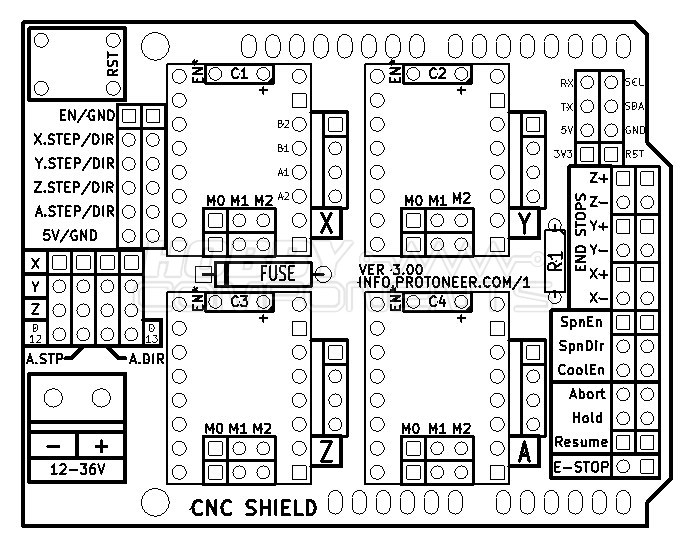

你好， 根据这张图 在右侧，我有一个块 END STOPS 和按钮，例如轴 Z+ 我在这里连接？正确的？ 在这两个引脚上我有 0V，但在每个引脚和 +5V 上 – 我得到 +5V 我想我在连接按钮时犯了一个错误，你能解释一下我必须根据上图将按钮连接到哪些引脚吗？ |
|
在 grbl 版本 0.9j 中，默认设置为可变主轴速度。为了 因此，您可能需要在 SpnEn 引脚中连接 Z 限位开关。 2016-02-03 11:21 GMT-03:00 ErrorSnaKe notifications@github.com：
|
|
你好@ErrorSnaKe，这是一个硬件问题，与 GRBL 无关。出于这个原因，我投入了一些时间并创建了一个对所有人开放的论坛，您可以在其中提出问题并讨论 CNC Shield。 请在那里发布您的问题，让我们为您解决。 @chamnit，你还好吗？ |
|
它应该转到 arduino 中的可变主轴 pwm 引脚 D11。sheld 中的名称可能不同 2017-08-10 11:29 GMT-03:00 brucect <notifications@github.com>：
|
|
谢谢
|
.png&h=110&w=185&q=90&zc=1&ct=1)
.jpg&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
你好，
我有归巢、硬/软限制的问题。我有 Proxxon MF70/CNC-ready 我成功连接了三个步进电机。在每个轴上，我都有一个按钮（零点），我连接到 X+、Y+、Z+。我尝试了不同的设置（$5、$20、$21、$22 等），但都失败了。
有谁能够帮我？我哪里做错了？
每次在 arduino 通电或我通过通用 Gcode 发送器按下 $H 按钮时，我都想将每个轴移动到零点。
