您使用的是哪种光学终点挡块？ |
.png "接线光学止动器 #806"){kind=avatar}
作者
|

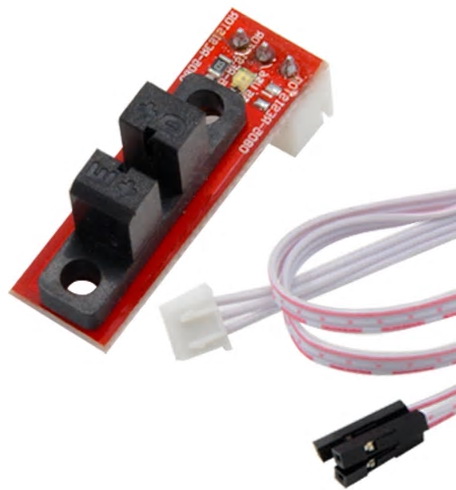

我正在使用我有库存的 reprap（最初用于 3D 打印机），不久前在速卖通上购买了它们https://www.aliexpress.com/item/32434841034.html?spm=a2g0s.9042311.0.0.27424c4dvAAF6C 当光线被阻挡时，信号从低于 0.5V 变为 4.8V（可能有中间值，但我无法测量它们）。 |
|
你的零件箱里有什么？两个二极管或两个 npn 晶体管应该做到这一点 |
作者
|
好吧，我的零件箱非常非常差，我有足够的电阻器和电容器，但我只有几 (5) 个 2N2222 NPN 晶体管（包装看起来像 TO92，物有所值）。 |
|

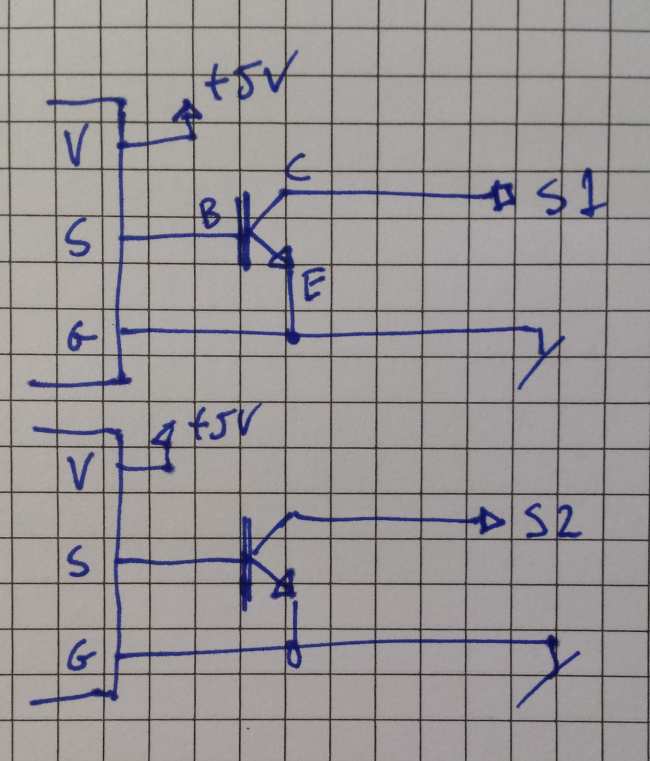

像这样的东西，
|
作者
|
非常感谢。我花了一段时间，但我终于用你的图纸让它正常工作了。 |
你好，
我阅读了 96、171、380 和 594 的帖子以及关于布线机械止动器的 wiki，但是它并没有帮助我，我试图在我的激光雕刻机上连接光学止动器。目前，电子产品基于 arduino uno + cnc shield v3 和 grbl 1.1。

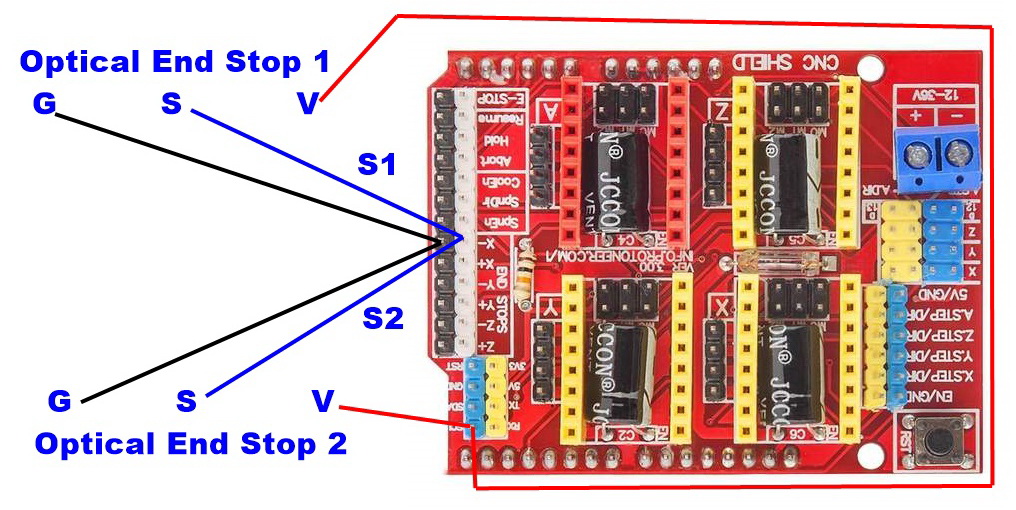

构建这台机器，我选择使用具有 3 针连接器（接地/信号/5V）的光学止动器。当我连接了一个止动器时（下图中的 S1 或 S2），il 工作正常。
但是，当我连接两个端点（S1 和 S2）时，它根本不起作用。阅读 wiring mechanical endstops wiki，我了解它如何与机械终点一起工作，但我看不到如何将其应用于我的特定问题。
我相信我可以让它与基于74LS32 IC 的逻辑门一起工作，但它看起来像使用佳能拍苍蝇……
任何人都会对如何使其工作有更简单的想法吗？
提前感谢您的建议
