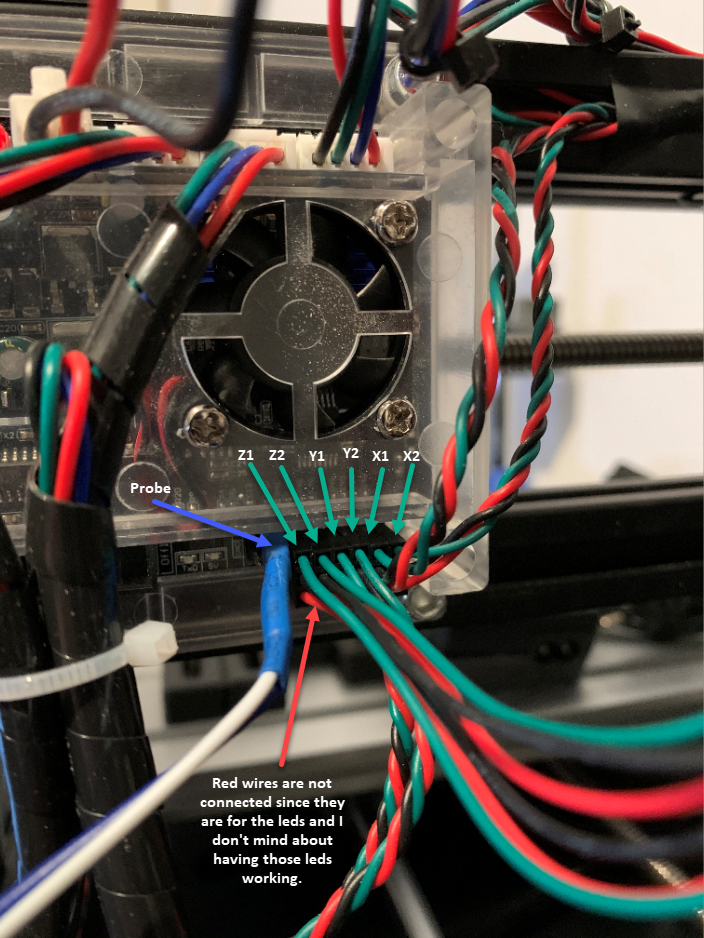

你能张贴你的开关连接的图片吗？

给你，先生。另一个信息，我的开关是 NO。我真的需要 NC 开关来避免任何噪音吗？开关已经装有电阻器和电容器（用于翻新项目的众所周知的红色 pcb 封装）。

出色地。我有相同的设置，除了我有你的机器的小版本，我只使用一个软件测试机器。我没有在上面使用主轴。我们也可能有相同的限位开关。我根本不使用硬限制。它们在我的另一台机器上太麻烦了，所以我只使用软限制。在我的测试机器上，开关仅用于归位。

根据你对问题的描述，我怀疑你的电路板坏了。希望您仍在保修期内，可以更换它。我想不出还有什么会导致您的问题。

可以肯定的是，当您发送“G1 X0 M03 S1000”之类的手动命令时会发生这种情况吗？或者仅在运行 gcode 文件时？

我没有尝试发送 gcode 文件，因为我害怕破坏这些位。每当我尝试发送 M3 S1000 或单击主轴启动/停止按钮时，主轴都有这种行为。我必须承认，当您知道自己在做什么时，硬限制几乎毫无用处……我有那些剩余的开关，所以我安装了它们。我试图只安装归位开关，但它是一样的。我的 Z 开关一安装，主轴就拒绝旋转。

如果底部 Z 限位开关被移除/断开连接，它会做同样的事情吗？无论如何，在大多数情况下它几乎没有用，IMO。由于归位工作正常，顶部 Z 开关必须正常。

尝试发送一个删除了位的文件 – 只需进行空切即可。

您是否知道如果您配置 VARIABLE_SPINDLE ， Spindle-Enable-Bit 和 Z-Limit-Bit 会被交换？
这是由于需要支持硬件 PWM 的位。如果您定义了 VARIABLE_SPINDLE，请确保您的
接线正确。

抱歉没有答案。自从我做了手术后，我没有时间尝试你的不同解决方案。不过我还是看了你的评论。
@thomas374b: 我没有意识到这个问题。我有一些问题：

1. 那么我应该如何连接我的 z 限位开关和我的主轴？我需要交换主轴和 z 限位开关吗？
2. 如果我评论 VARIABLE_SPINDLE，我想我的主轴只会全速运行，我的问题就会得到解决，对吧？

你不必改变你的接线，假设它已经像你展示的那样全部接线了。您拥有的电路板会正确处理所有引脚分配。我有相同的电路板并且它工作正常，除了之前讨论过的错误标记的引脚分配。我强烈怀疑您的系统运行方式有缺陷。您的接线中可能存在短路连接，但您的照片中没有显示，但我想您已经检查过了。

@PicEngraver我检查了所有连接两次，我不相信我有一个短路。可能导致问题的一件事是我用最新版本的 GRBL 升级了固件。这可能是问题所在吗？也许 GRBL 的默认设置与最初上传到板上的固件的默认设置不一样？

我刚刚第一次安装我的主轴并用提供的电缆将它连接到板上，它工作正常。

我将很快发布我的设置，但请注意我有一台小型 (1810 Pro ???) 机器，因此某些设置会与您的不同。

我正在使用 grbl 版本 1.1f。这些是我当前的设置：
$0=30（步进脉冲，usec）
$1=254（步进空闲延迟，毫秒）
$2=0（步进端口反转掩码：xxxxxxxx）
$3=2（dir 端口反转掩码：xxxxxxxx）
$4=0 （步进启用反转，布尔）
$5=0（限制引脚反转，布尔）
$6=0（探针引脚反转，布尔）
$10=0（状态报告掩码：xxxxxxxx）
$11=0.005（结偏差，mm）
$12=0.002（弧度公差，mm）
$13=1（报告英寸，布尔值）
$20=1（软限制，布尔值）
$21=0（硬限制，布尔值）
$22=1（归位周期，布尔值）
$23=3（归位方向反转掩码： xxxxxxxx)
$24=50.000（归位进给，毫米/分钟）
$25=2000.000（归位寻道，毫米/分钟）
$26=250（归位去抖动，毫秒）
$27=1.000（归位牵引，mm）
$30=1001（最大转速）
$31=0（最小转速）
$32=0（激光模式，布尔值）
$100=810.000（x，步进/mm)
$101=810.000 (y, step/mm)
$102=810.000 (z, step/mm)
$110=2000.000 (x max rate, mm/min)
$111=2000.000 (y max rate, mm/min)
$112=2000.000 （z 最大速率，mm/min）
$120=50.000（x 加速度，mm/sec^2）
$121=50.000（y 加速度，mm/sec^2）
$122=50.000（z 加速度，mm/sec^2）
$130= 171.450（x 最大行程，毫米）
$131=85.000（y 最大行程，毫米）
$132=40.000（z 最大行程，毫米）

好吧……我稍微调整了一下我的设置。当我连接所有限位开关并打算使用硬限位时，您似乎使用了软限位。这是我的问题。一旦我禁用硬限制并启用软限制，它就会正常工作……我不知道为什么……

听起来您的主轴启动时可能有硬限制触发警报条件。这可能来自电气干扰 (EMI) 问题。每当触发硬限制时，它都会关闭主轴，至少在我的设置中是这样。您可以尝试将 Z 限位开关接线与主轴电机接线尽可能远地分开。另外，尝试从每个主轴电机连接到接地连接添加一个小陶瓷电容器 (0.1UF ?)。编辑：并将主轴电机的外壳也接地。

我已经尝试将主轴电缆与限位开关电缆隔离开来，它也做了同样的事情……我真的不想弄乱我机器上的电容器和其他东西……我没有检查这个板，但在我看来，这个过滤器应该从制造安装…

那么你知道吗？我刚刚调整了我所有的软限制……它甚至比硬限制更好，因为当你达到软限制时你不必重置你的数控……我会保持这样……我没有找到实际上有硬限制的任何好处……你怎么看？

我当前的设置：

$0=10
$1=25
$2=0
$3=2
$4=0
$5=0
$6=0
$10=3
$11=0.010
$12=0.002
$13=0
$20=1
$21=0
$22=1
$23=3
$24=50.000
$25= 2000.000
$ 26 = 5
$ 27 = 1.000
$ 30 = 1000
$ 31 = 0
$ 32 = 0 $ 32 = 0
$ 100 = 798.000
$ 101 = 800.000 $
102 = 800.000
$ 110 $ 110 = 2000.000
$ 111 = 2000.000
$ 112 = 2000.000 $ 112 = 2000.000 $ 120.000 $ 120.000
= 50.000
$ 121 = 50.000 $ 121 = 50.000
美元=42.000

我不能在我的任何 grbl 机器上使用硬限制，因为它们太不稳定并且容易出现许多误跳闸，无论我尝试过什么样的调节电路。软限制并不完美，但比 IMO 的硬限制问题要好。

是的，我可以看到…我是 GRBL 和 CNC 的新手（虽然有很多 3D 打印经验，但从未见过任何 3D 打印机有任何硬性限制，而且它工作得很好）。我注意到你的经历，这让我松了一口气，因为这个问题让我发疯了……

谢谢你的帮助 ！我关闭这个问题👍
