TrueCalfa 打开了这个问题 2018 年 3 月 26 日 · 10 条评论
打开

GRBL 0.8 和 CNC Shield 3.0#1372

TrueCalfa 打开了这个问题 2018 年 3 月 26 日 · 10 条评论

注释

GRBL 0.8 和 CNC Shield 3.0 #1372

大家好,

在过去的几天里,我一直在尝试使用旧的 DVD 播放器、Arduino UNO(中国克隆)和 Protoneer CNC Shield V3.0 构建一台 CNC 机器。我还使用了一个聚合物表来确保我正确地连接了步进器。

准备好硬件后,我将 GRBL 1.1 上传到我的 arduino 板上并尝试了 GcodeSender 和 GRBL 控制器,但没有让任何步进器移动。然后我读到 CNC Shield v3.0 必须与 GRBL 0.8 一起使用,所以我下载了 XLoader 并将 GRBL 0.8 十六进制文件闪存到我的 arduino 但同样,没有让我的步进器移动。我也尝试以不同的方式连接电线。

顺便说一句,我正在使用旧的 PC 电源为屏蔽供电,并确保它达到 12V。

我对 CNC 的一切都是新手,所以我真的不知道现在该怎么做。你们能帮帮我吗?

非常感谢您的帮助!!

GRBL 0.8 和 CNC Shield 3.0 #1372
X3ms蛇 评论了 2018 年 3 月 26 日 通过电子邮件
GRBL 0.8 和 CNC Shield 3.0 #1372
作者

你好@X3msnake,我不太明白你的意思,但我无法将步进器移动一步。

不过,几分钟前,我手动为每个线圈施加了 12V 电压,并注意到它在移动一步。

GRBL 0.8 和 CNC Shield 3.0 #1372
X3ms蛇 评论了 2018 年 3 月 26 日 通过电子邮件
GRBL 0.8 和 CNC Shield 3.0 #1372
作者

你好,我们又见面了,

这是我在 COM10 上打开 GRBL 控制器后得到的:
GRBL 0.8 和 CNC Shield 3.0 #1372

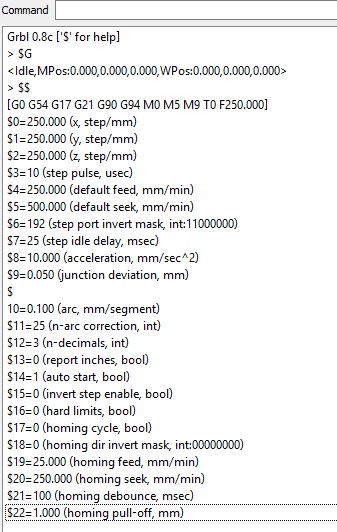

这是我输入“$”后得到的:
GRBL 0.8 和 CNC Shield 3.0 #1372

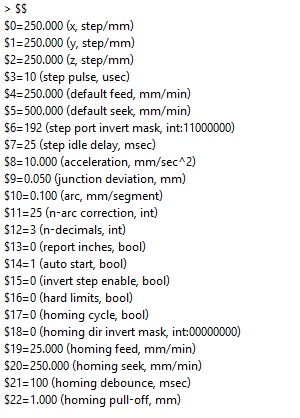

而且,这是我输入“$$”时得到的:
GRBL 0.8 和 CNC Shield 3.0 #1372

再次,如果这不是您要我要求的,请原谅。我感到完全迷失了:/

GRBL 0.8 和 CNC Shield 3.0 #1372
X3ms蛇 评论了 2018 年 3 月 26 日 通过电子邮件
GRBL 0.8 和 CNC Shield 3.0 #1372
X3ms蛇 评论了 2018 年 3 月 26 日 通过电子邮件
GRBL 0.8 和 CNC Shield 3.0 #1372
X3ms蛇 评论了 2018 年 3 月 26 日 通过电子邮件
GRBL 0.8 和 CNC Shield 3.0 #1372
作者
真小牛皮 评论了 2018 年 3 月 27 日

你好,我们又见面了,

我将不得不暂停这个项目,因为当我用我的聚合物表检查电压时,我打破了保险丝(使用聚合物表时忘记关闭屏蔽上的 12V 馈线)

我有时间检查步进电压是 5V 并设置你告诉我的设置,但在我修好防护罩之前不能尝试其他任何东西。

我应该使用任何特殊的保险丝吗?我可以只用一根电线吗?:(

无论如何,非常感谢您的宝贵时间!非常感谢!

GRBL 0.8 和 CNC Shield 3.0 #1372

保险丝?通过聚合物,我相信你是想说万用表?如果不是,我不知道什么是 Polymeter。

您应该始终使用您的设备随附的相同保险丝,否则下次您炸毁东西时可能不会像保险丝那么便宜;)

GRBL 0.8 和 CNC Shield 3.0 #1372
作者
真小牛皮 评论了 2018 年 3 月 27 日

是的,你是对的,我的意思是万用表。这是我母语的糟糕翻译(我们使用“polimetro”、“multtimetro”或只是“tester”)。

从好的方面来说,我学到了其他东西,谢谢。:)
