注释
.png "带有 S 命令的 Arduino uno grbl 可变主轴不起作用。 #1383"){kind=avatar}
|
你在使用任何一种盾牌吗？你是如何连接你的电路的？请分享您的实施图片。没有 dia sexta-feira，2018 年 4 月 6 日，norbusz <notifications@github.com> escreveu：
|
.png "带有 S 命令的 Arduino uno grbl 可变主轴不起作用。 #1383"){kind=avatar}
|

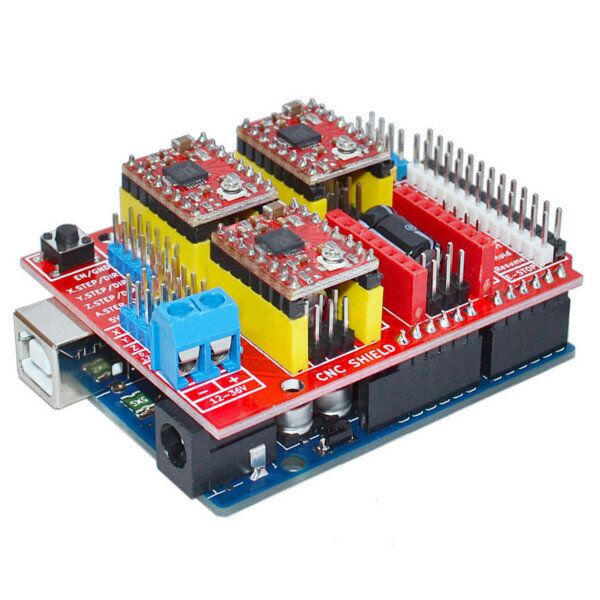

我正在使用 cnc shield v3.00 和 arduino uno 板，但是当我测量电压时，我没有将屏蔽连接到 Uno 板上。 我有这些，我用这些来连接： 我不知道为什么不使用 PWM。 提前致谢。 |
|
中国屏蔽有错误的接线针 这是 0.8 之前针的变化使用 PWM 尝试将针直接连接到你的 arduino 并测试主轴 2018-04-06 10:30 GMT+01:00 norbusz <notifications@ github.com>:
|
|
china shield 可能有错误的引脚布局，但不是我的问题，我直接在 arduino uno 中尝试了上面提到的测量，m4 命令没有任何问题，但是 m3 Sxxx 命令不起作用，尝试了所有 grbl版本，启用了可变主轴选项，所以我不知道我做错了什么。 |
.jpg "带有 S 命令的 Arduino uno grbl 可变主轴不起作用。 #1383"){kind=avatar}
|
|
|
@norbusz：尝试不同的 Arduino 和/或使用简单的 Arduino 程序测试您的数字引脚。 |
|

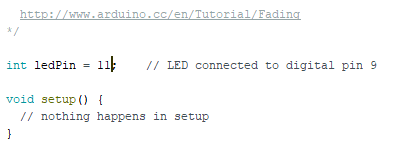

@norbusz 你应该在没有连接任何屏蔽的情况下进行测量，你在这样做吗？如果是这样，您应该尝试将一个简单的 PWM 草图刻录到您的 arduino，也许您的引脚有问题并尝试用它点亮 LED 以确保它没有故障https://www.arduino.cc/en/Tutorial/Fading 2018 -04-06 19:00 GMT+01:00 norbusz <notifications@github.com>：
|
|
谢谢你的提议，我试过了。 我现在很困惑。 |
|
你需要一个新的 Arduino。有些东西炸了你的 D11 针。可能是您的防护罩接线不正确。检查 D11 的接线路径并查看它在屏蔽层上的位置。确保它没有接地或任何东西。 |
|
是的，你是对的，我现在确定我的 arduino 板上的 D11 和 D12 引脚有问题。 |
.jpg "带有 S 命令的 Arduino uno grbl 可变主轴不起作用。 #1383"){kind=avatar}
|
#ifdef VARIABLE_SPINDLE 这并不意味着它被声明了！ #声明 VARIABLE_SPINDLE 1 |
|
我遇到了同样的问题，无处可寻 – 所以我把帮助留给下一个人。 |
.png "带有 S 命令的 Arduino uno grbl 可变主轴不起作用。 #1383"){kind=avatar}
|
大家好，我遇到了一个问题，即每 10 秒丢失 X 实时状态报告。间隔 XXX。正确的波特率？试试马林回应。为什么会这样？ 我做错了什么吗！！我需要帮助 |
首先抱歉我的英语不好，英语是我的第二语言。
我的 arduino uno 有问题，带有“S”命令的可变主轴方法不起作用。我已经尝试过 Grbl V1.1 & v0.9 & v0.8 版本。

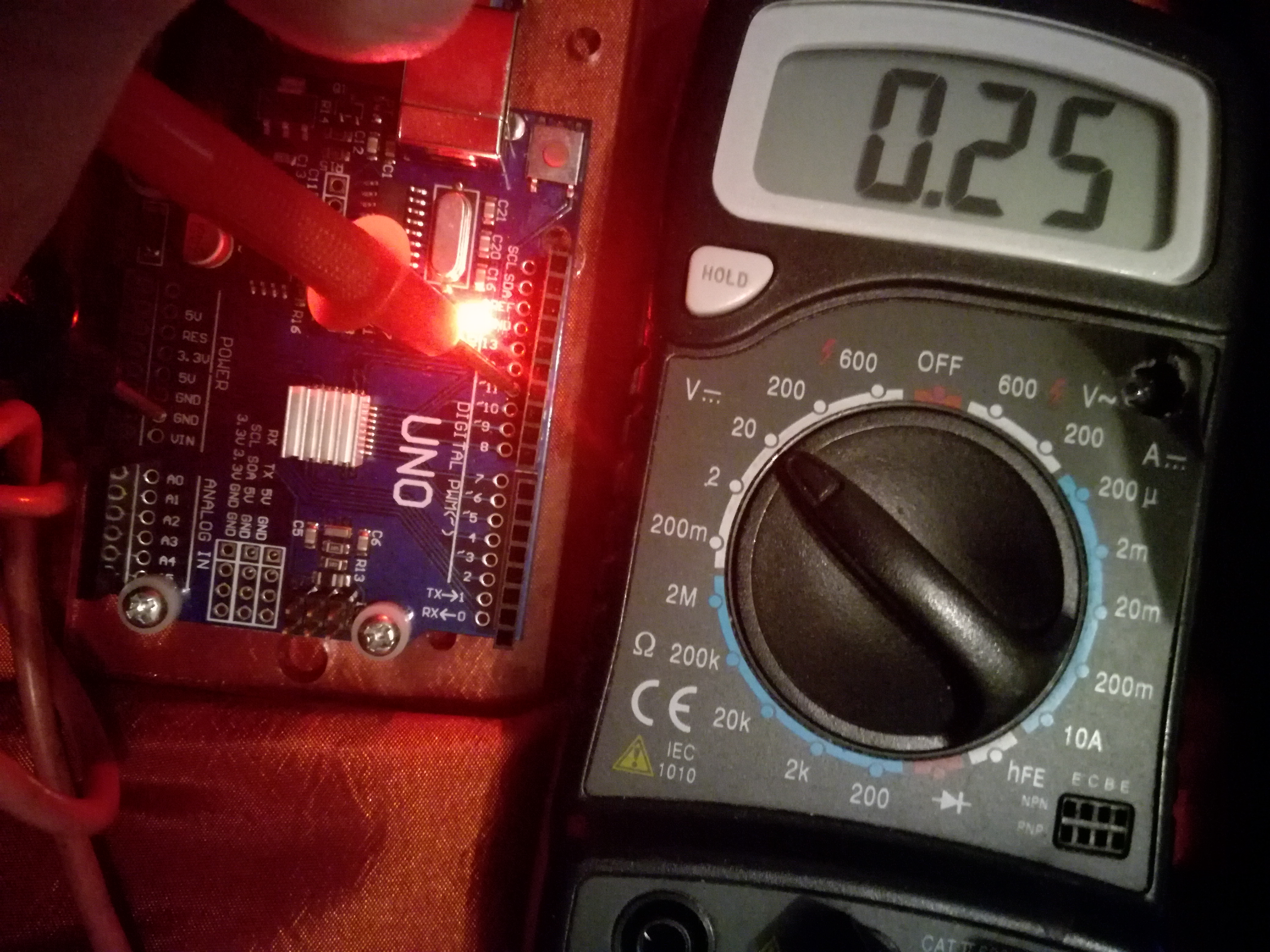

我用万用表测量了 D11 和 GND 引脚之间的电压，每次电压只有 0.27V，当我写 M3 SXXX 命令时，电压保持在 0.27V。
电压始终为 0.27V
我在D12针上也试过同样的方法，结果是一样的。
（可变主轴选项在 CPU_map.h 文件中启用，#ifdef VARIABLE_SPINDLE）
请帮忙……我不知道。
在此先感谢您的所有帮助。
