单向雕刻产生错误的结果 #295

阿尔基皮塔

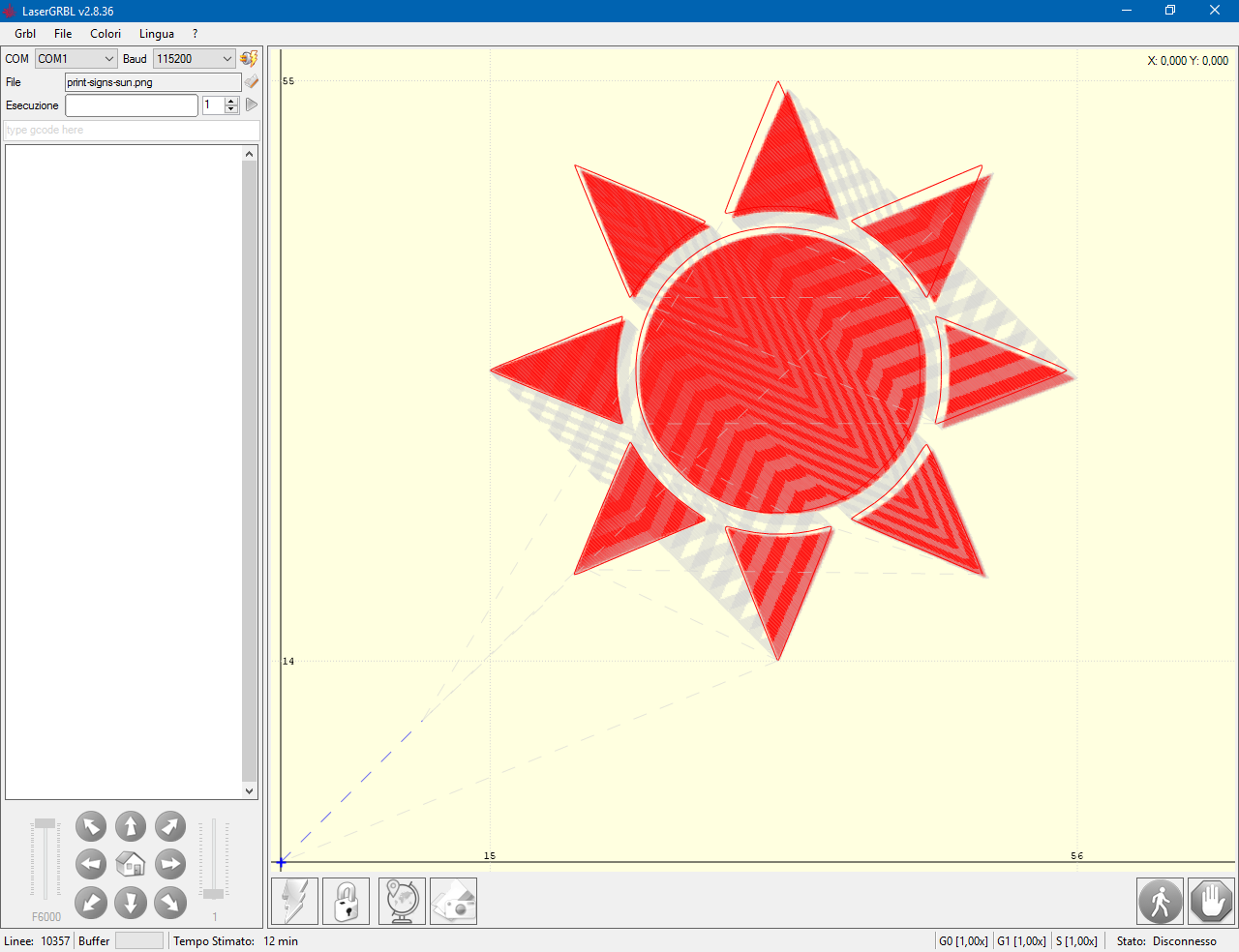

当与单向雕刻标志一起使用时，我发现 vectorize+filling 存在问题：

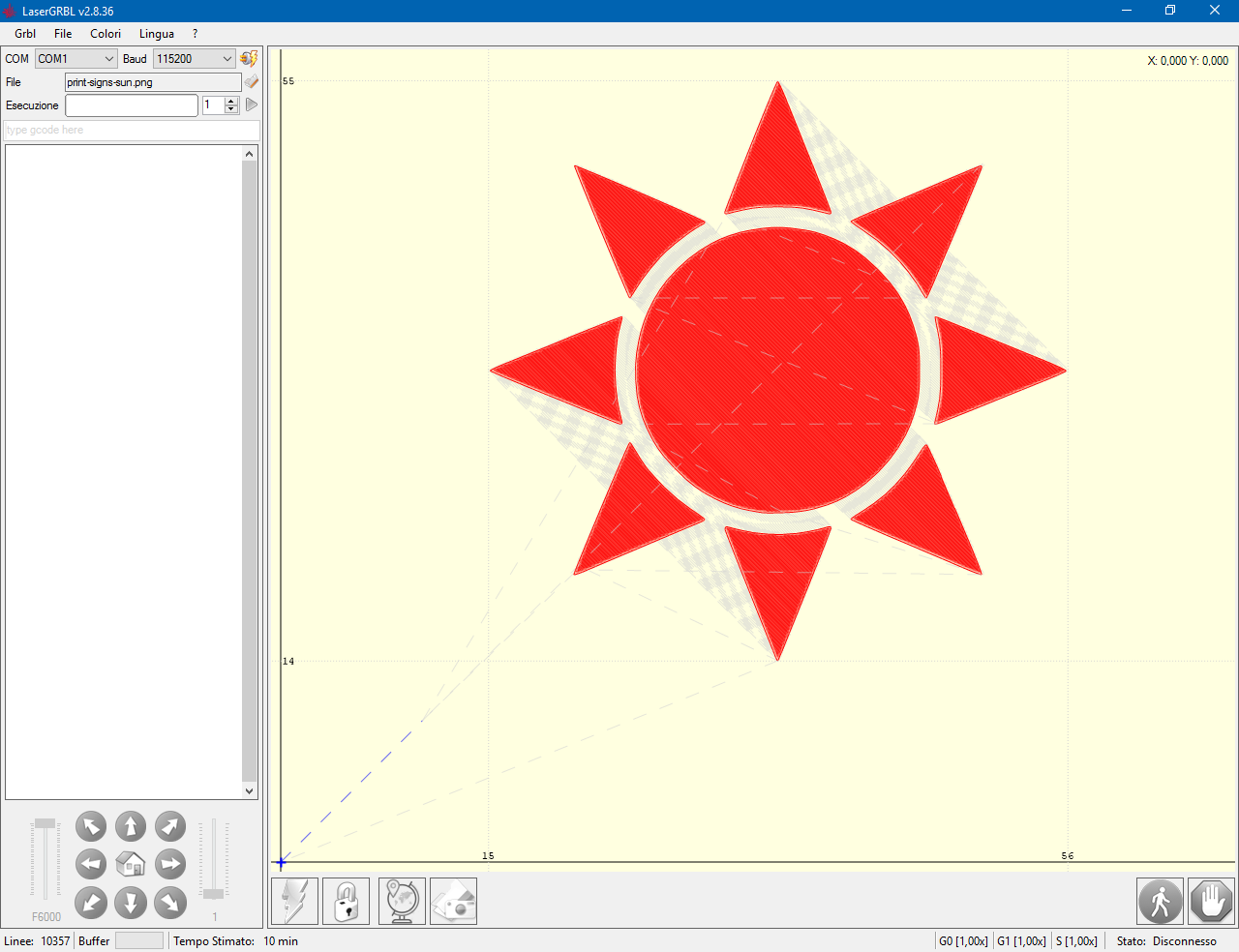

具有相同参数的相同图像，在没有单向标志的情况下创建会产生正确的输出：

Citizen63

首先，祝贺并感谢您的出色工作。在过去，它为我提供了极大的乐趣和满足感，在此期间我建造了一个 diy 激光钻机。您的软件是迄今为止我发现的最好的软件。干杯。

然而…….

我同意您的发现，即事物的渲染方面似乎存在错误。我已经想了几个月了。使用为单向雕刻配置的程序，

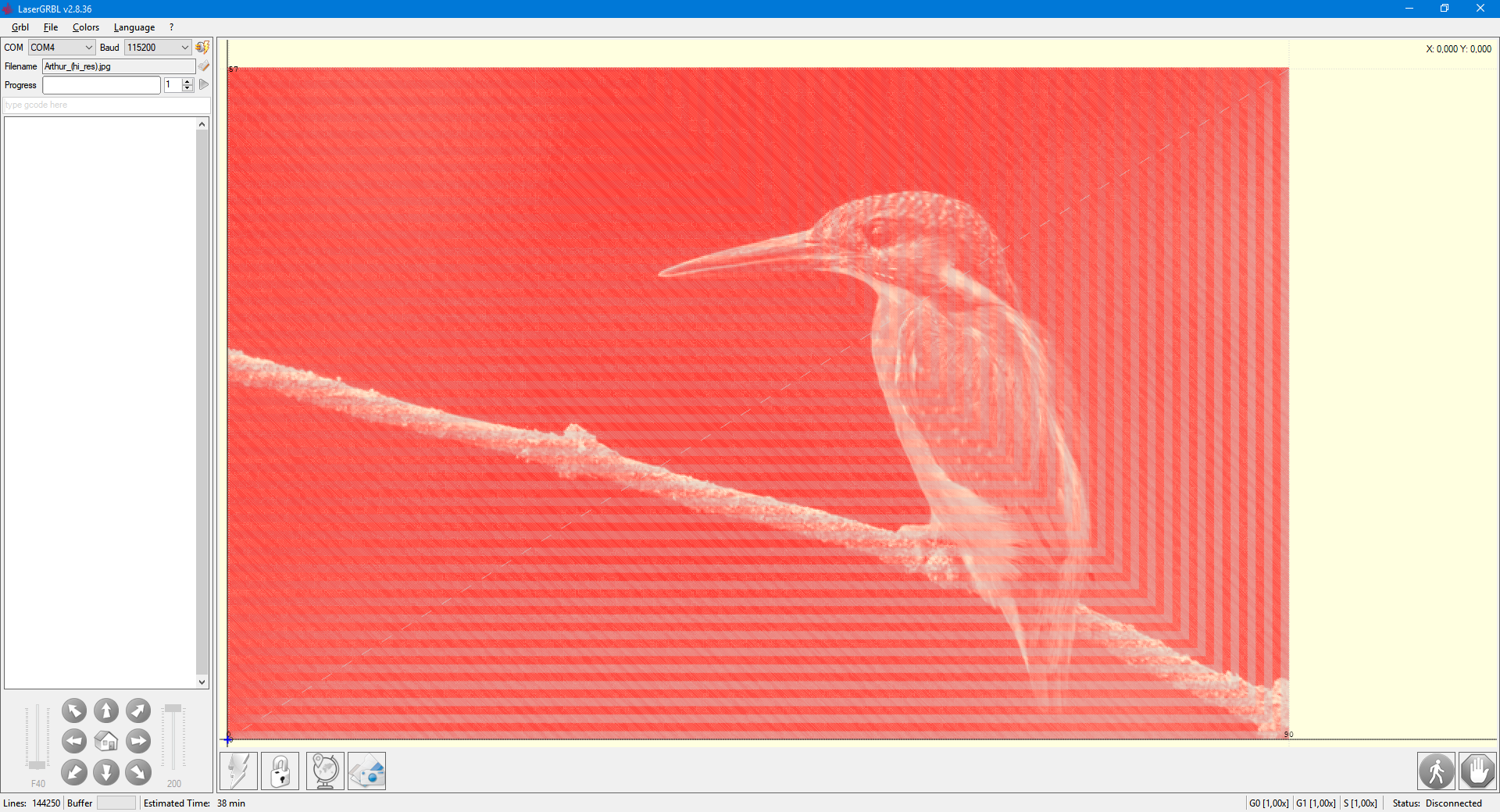

会发生您描述的错误，不仅填充矢量，线到线跟踪也会受到影响。据我所知，这个问题影响了自引入单向选项以来的所有版本。非常遗憾，因为我非常依赖单向功能，因为我的 DIY 钻机的反弹难以忍受！（自私，我知道）。

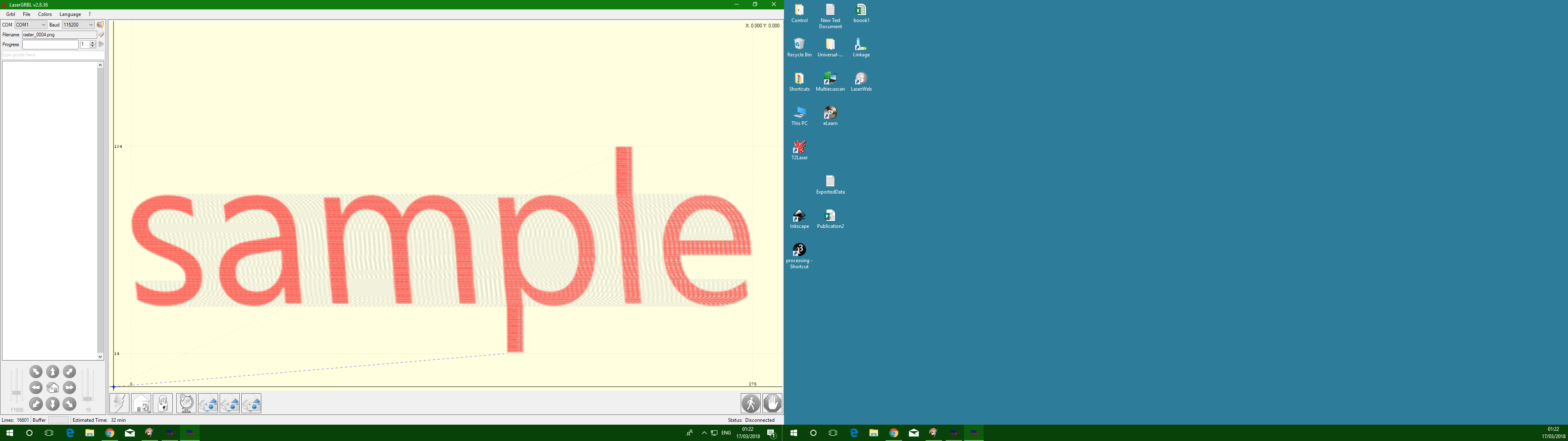

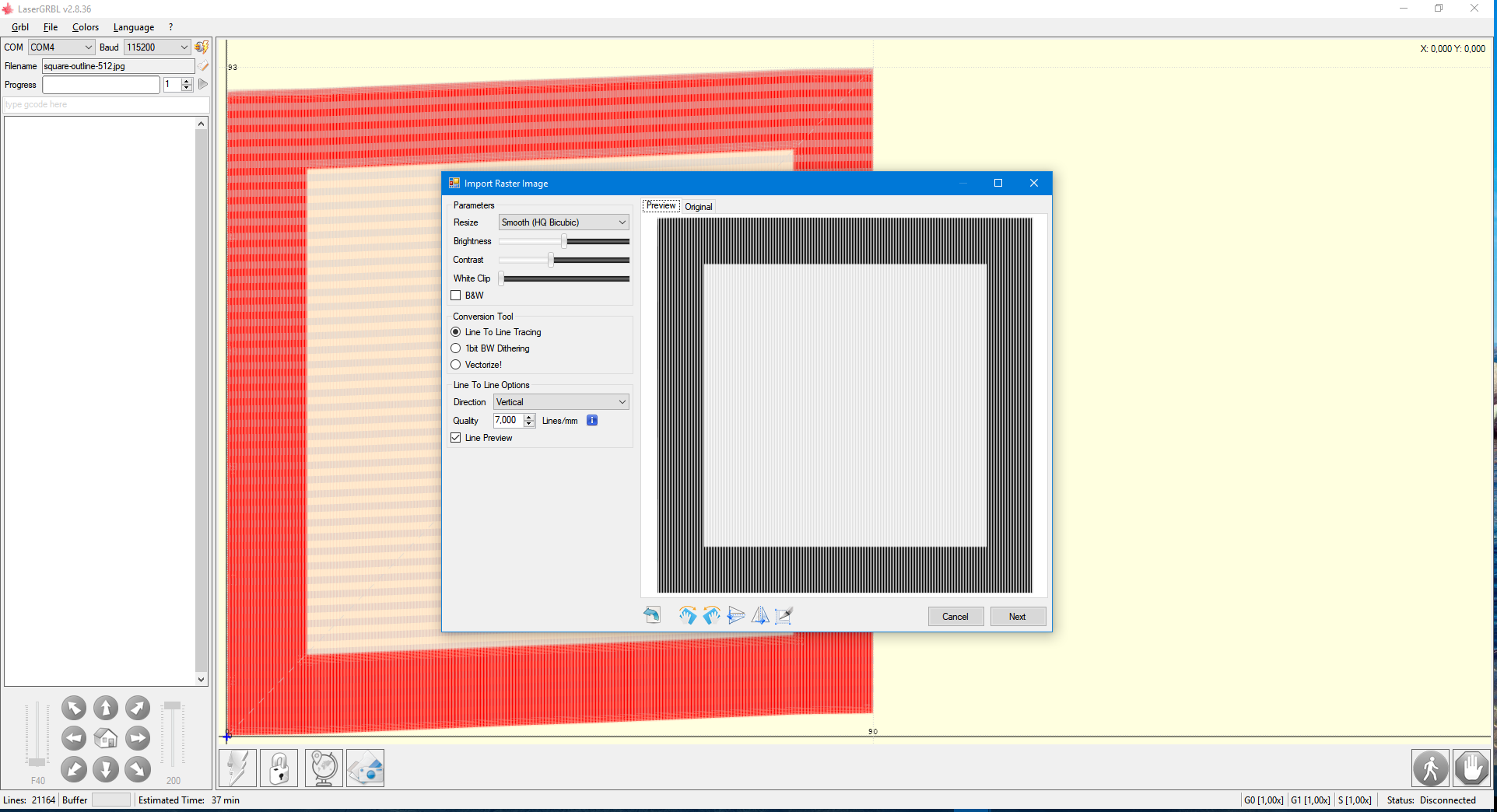

双向：

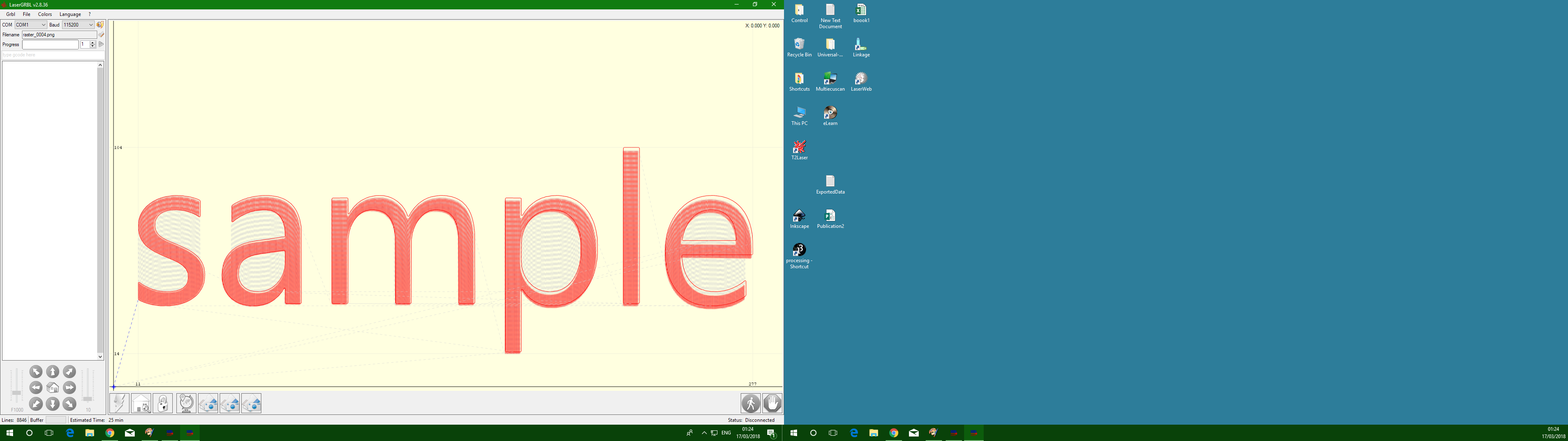

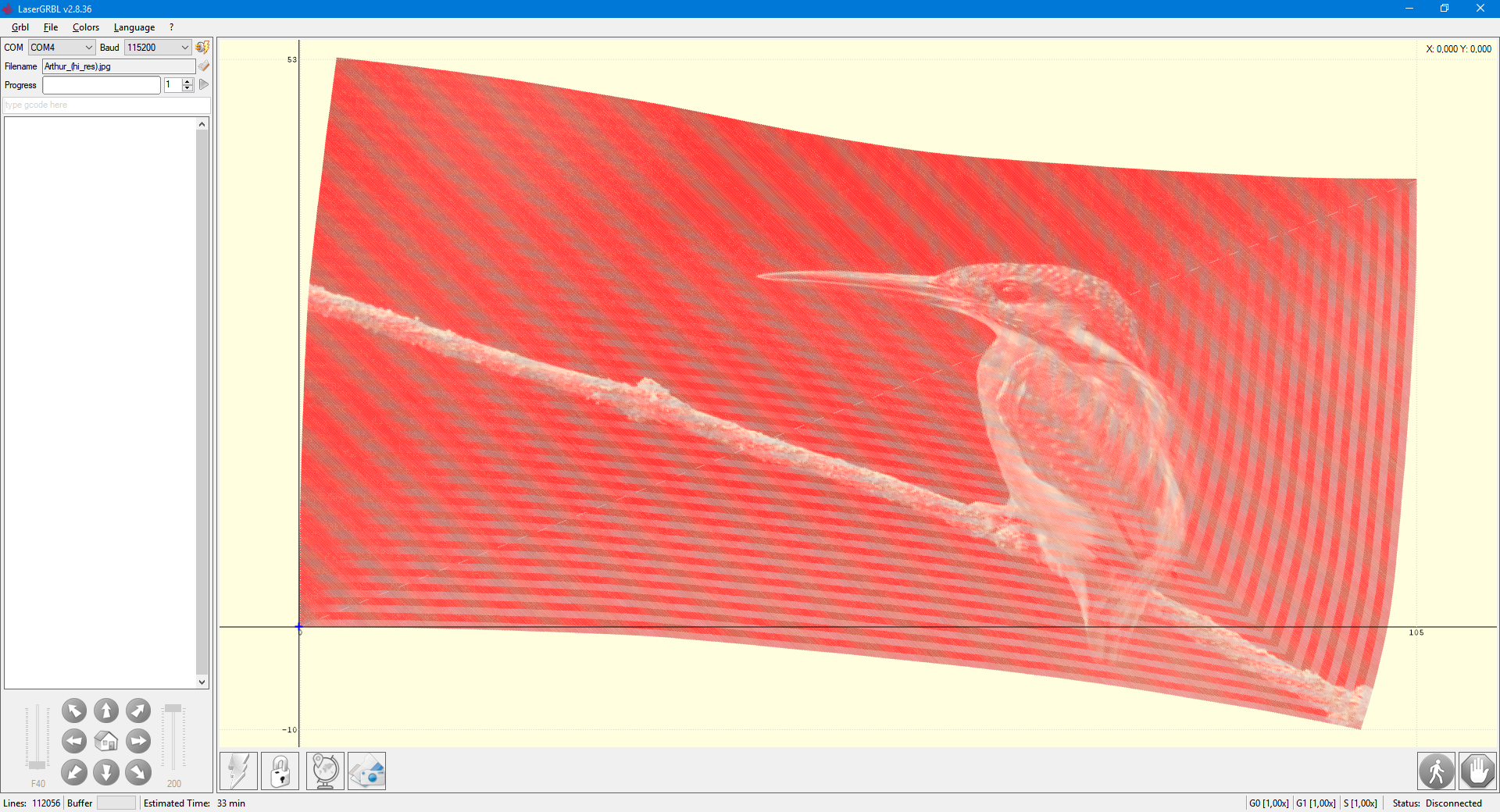

单向：

希望您能抽出时间对此问题进行一些调查。

再次感谢。

阿尔基皮塔

我已经找到了原因，但解决方案并不容易实施。

在第一遍中，我寻找黑色和像素序列，生成“段”，这些“段”是具有相同灰色调的连续像素线及其长度（整数，连续像素数）。

在第二遍中，我将 gcode 中的所有段都按比例缩放像素数转换为实数 mm，生成具有固定精度（3 位小数）的双精度数，这必然会引入舍入误差。

当在双向雕刻段中在两个方向上产生时，这平衡了舍入误差。当单向时，我只在雕刻方向上制作线段，然后插入一个大的“返回”线段。大段仅引入小的舍入误差，而所有小段引入累积舍入误差。

如果我使用两位小数，则错误很大，3 位小数（实际设置）可见，5 位小数则消失。

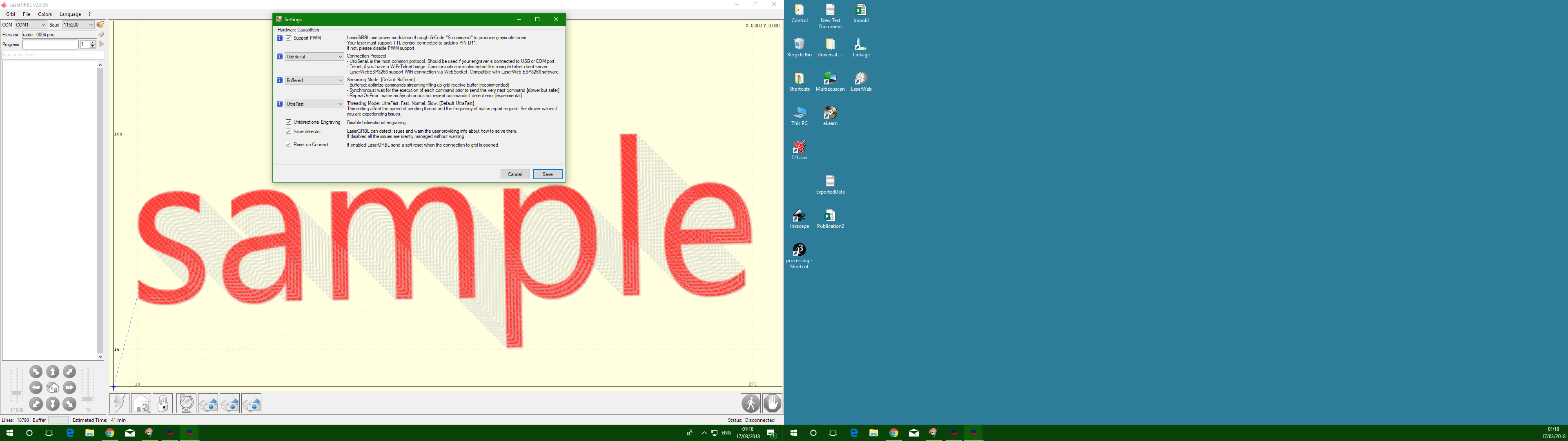

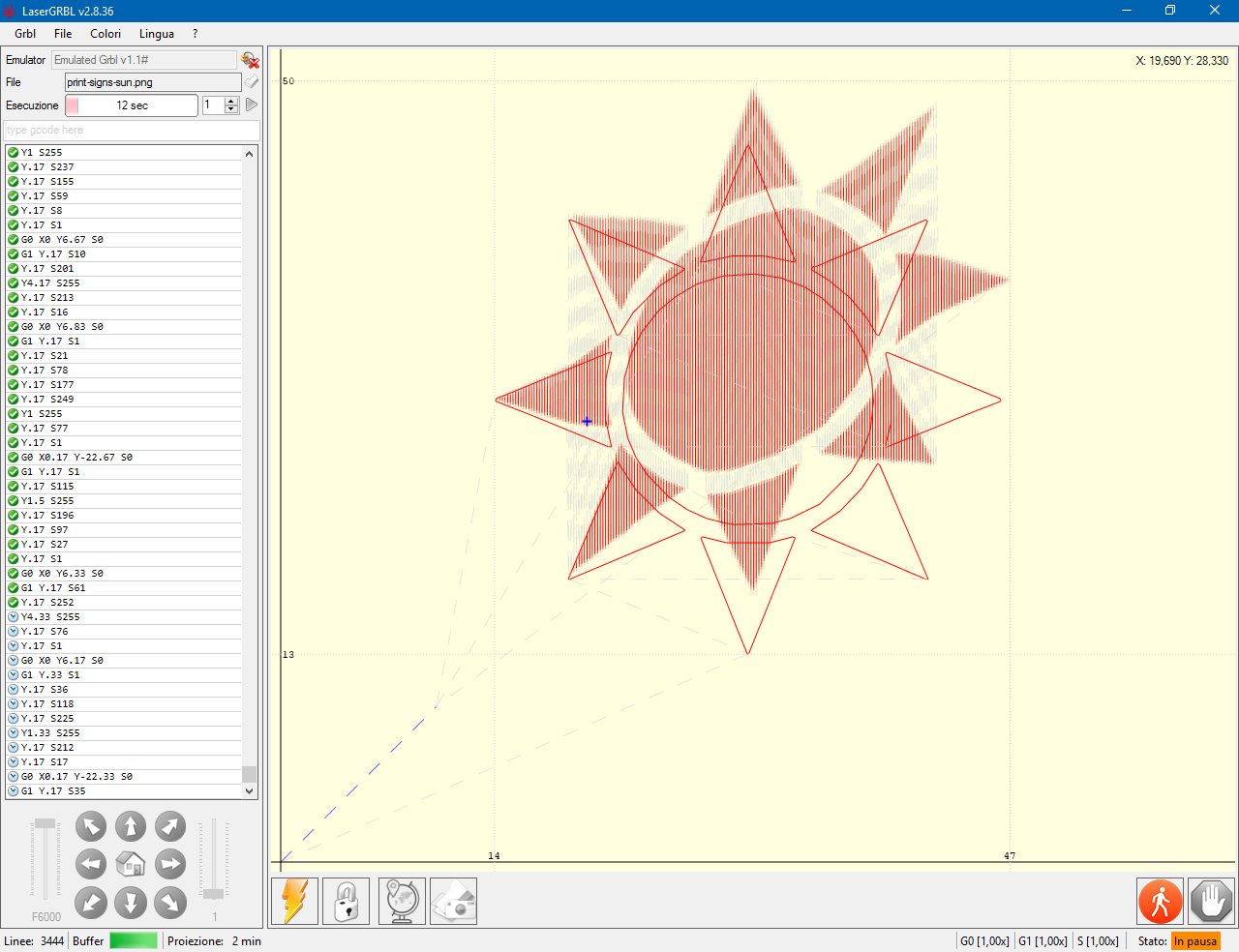

两位小数

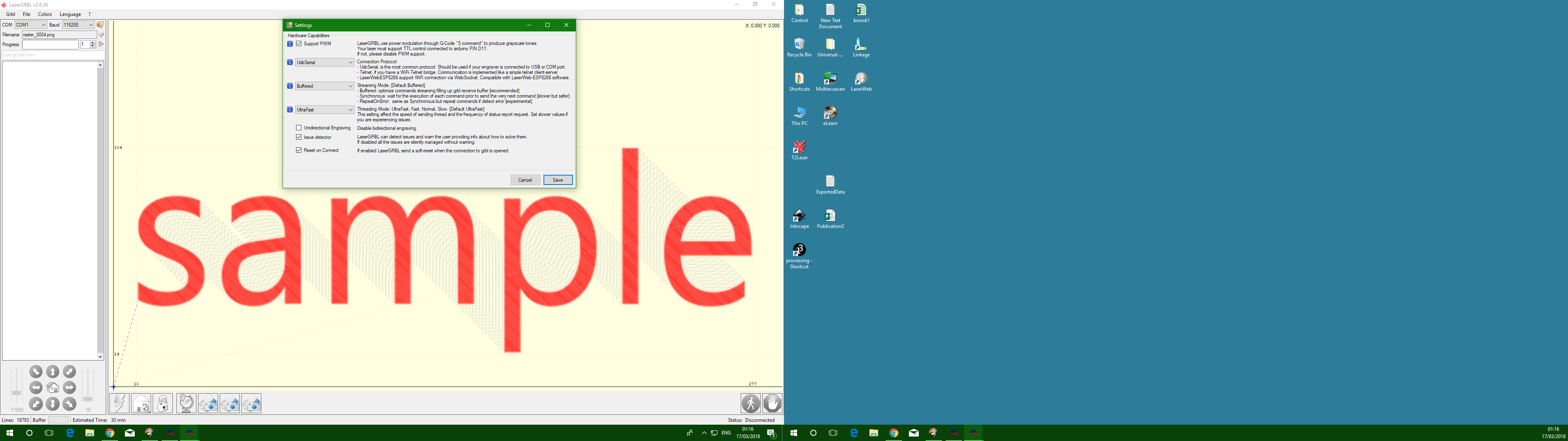

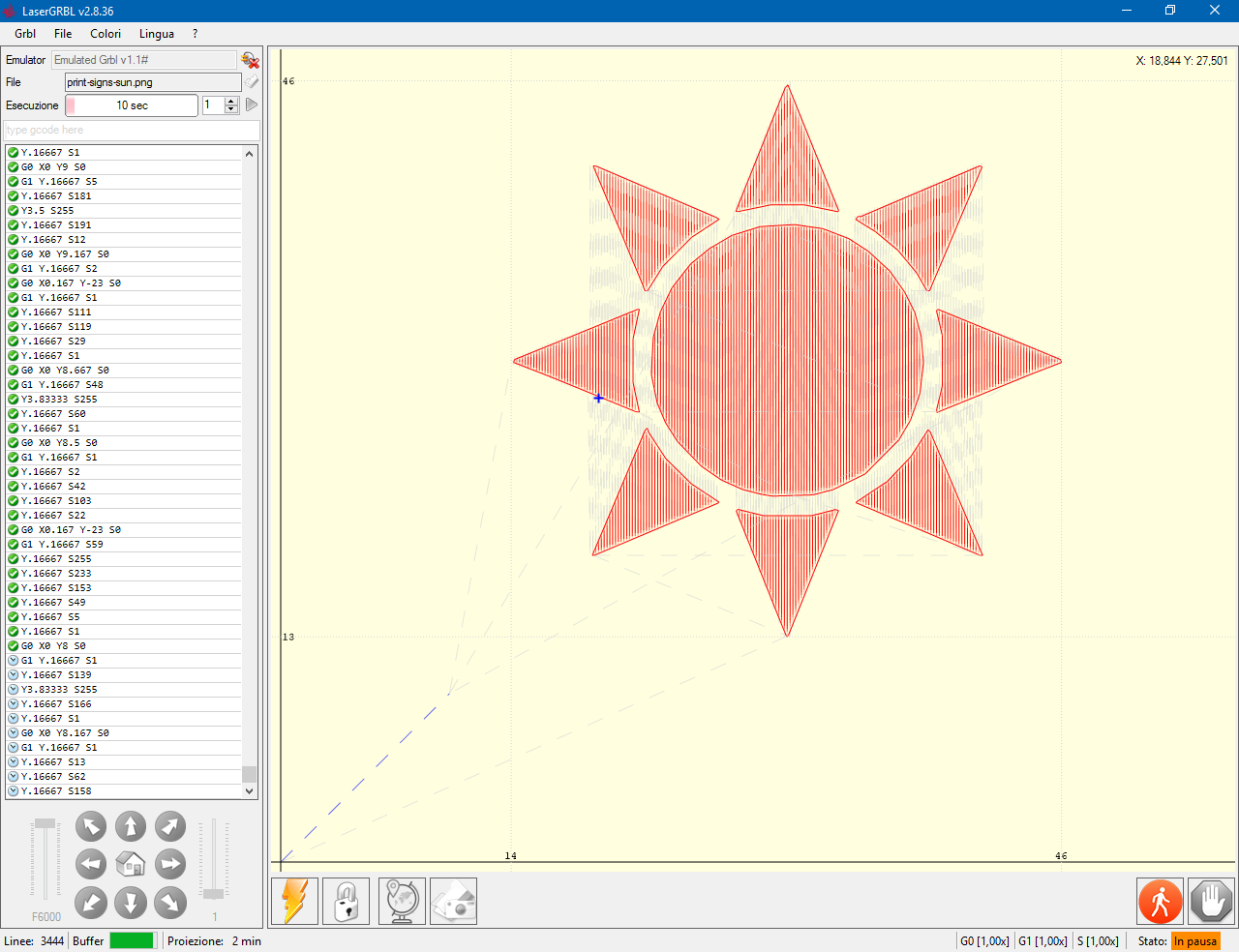

五位小数

Citizen63

感谢你的及时回复。我发现它提供了丰富的信息，但它让我想到了几个问题。

我已经找到了原因，但解决方案并不容易实施。

您似乎已经为上面显示的示例实施了解决方案。

1：这是我也可以做的事情吗？如果可以，怎么做？请让我参考任何相关教程。我有基本的编程技能，足以让我走到这一步，但渴望学习。

2：有没有理由计算到小数点后五位不规范？这样做会对计划的其他方面产生不利影响吗？

3：您会考虑使用小数点后五位方法的未来版本吗？

谢谢你的时间，
干杯

阿尔基皮塔

您似乎已经为上面显示的示例实施了解决方案。

我实现的解决方案只有一行代码，将 GrblFile.cs第 96
行中的gcode 输出从 #.### 更改为 #.#####

public string formatnumber(double number)
{
    //return number.ToString("#.###", System.Globalization.CultureInfo.InvariantCulture);
    return number.ToString("#.#####", System.Globalization.CultureInfo.InvariantCulture);
}

然而，这个如此简单的解决方案并不正确：提高小数位数会增加发送到 grbl 的字符数，结果会降低流速度并限制最大雕刻速度。对于某些人来说这可能不是问题，但对于其他人来说可能是一个限制。

最好的解决方案是将舍入误差累积到一个临时变量中，并在每个下一步计算中对其进行计数。我正在尝试以这种方式实现。

阿尔基皮塔

是这样的：

static double errX;
public string formatnumberX(double number)
{
	double orig = number + errX;
	double send = Math.Round(orig, 3);
	errX = send - orig;
	return send.ToString(System.Globalization.CultureInfo.InvariantCulture);
}

static double errY;
public string formatnumberY(double number)
{
	double orig = number + errY;
	double send = Math.Round(orig, 3);
	errY = send - orig;
	return send.ToString(System.Globalization.CultureInfo.InvariantCulture);
}

阿尔基皮塔

我已经发布了一个解决这个问题的版本：https ://github.com/arkypita/LaserGRBL/releases/tag/v2.8.37
@Citizen63 @Dpsspower任何其他使用单向的用户都可以测试吗？也请测试双向:-)

Citizen63

早上好，再次感谢您的宝贵时间。今晚我下班回家后，我会好好锻炼你的最新版本。

功率

嗨，
老实说，我从来没有见过这个问题，因为我从来没有使用轮廓矢量化功能雕刻过东西。我使用单独的图片处理软件进行所有矢量化。
在逐行模式下，我从未发生过这个错误。从去年年底到现在，我使用的是旧版本。切勿更改正在运行的系统。我从来没有在逐行模式下遇到过这种失真。
我总是使用单向模式。它的工作做得很好，显着提高了结果的清晰度！:-)
我使用轮廓矢量化 + 填充检查了它，是的 – 错误就在那里。但绝不是逐行模式。
所以这似乎只与矢量轮廓+填充的组合有关，与简单的逐行雕刻无关。

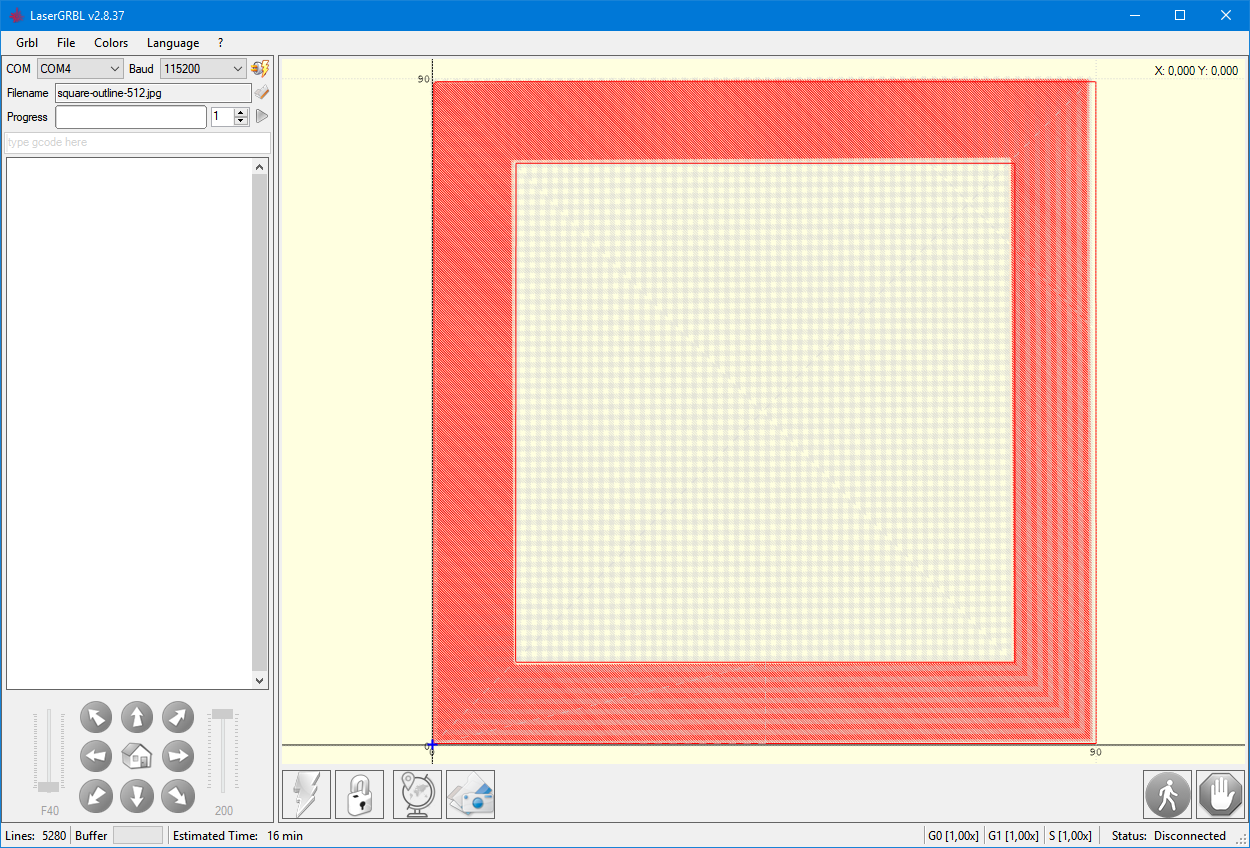

现在我安装了新版本，错误似乎在屏幕上消失了。
我同意“即时”计算错误是比增加输出代码的输出分辨率更好的方法。

我唯一不明白的是，为什么问题只是在添加轮廓和逐行填充时发生，而不是仅在逐行使用时发生。

我会做更多的测试。
非常感谢你。
