@murph1480检查 PWM 参数。将我的 cnc 更新到 1.1f grbl 后，我检查了同样的东西。问题出在 PWM 值上。对于旧的软件，最大功率大约为 200，更新后为 6000。激光 12 V 2.5 W

@murph1480S-MIN 和 S-MAX 对于 S250，我的激光可见但现在不燃烧。我用它来定位。过去使用较旧的 GRBL S255 是最大功率：像最大一样燃烧。现在最大为 6000。

我建议配置 grbl $30 到 255 和 $31 到 0 然后使用 S-MIN S-MAX 作为 0-255

参见：#285
https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#30—max-spindle-speed-rpm

@murph1480输入$$控制台。我必须收到这样的消息：

$0=10 (step pulse, usec)
$1=25 (step idle delay, msec)
$2=0 (step port invert mask:00000000)
$3=5 (dir port invert mask:00000101)
$4=0 (step enable invert, bool)
$5=0 (limit pins invert, bool)
$6=0 (probe pin invert, bool)
$10=3 (status report mask:00000011)
$11=0.010 (junction deviation, mm)
$12=0.002 (arc tolerance, mm)
$13=0 (report inches, bool)
$20=0 (soft limits, bool)
$21=0 (hard limits, bool)
$22=0 (homing cycle, bool)
$23=0 (homing dir invert mask:00000000)
$24=25.000 (homing feed, mm/min)
$25=500.000 (homing seek, mm/min)
$26=250 (homing debounce, msec)
$27=1.000 (homing pull-off, mm)
$100=800.000 (x, step/mm)
$101=800.000 (y, step/mm)
$102=800.000 (z, step/mm)
$110=5000.000 (x max rate, mm/min)
$111=5000.000 (y max rate, mm/min)
$112=500.000 (z max rate, mm/min)
$120=50.000 (x accel, mm/sec^2)
$121=50.000 (y accel, mm/sec^2)
$122=10.000 (z accel, mm/sec^2)
$130=200.000 (x max travel, mm)
$131=200.000 (y max travel, mm)
$132=200.000 (z max travel, mm)

之后，您可以通过键入更改参数$xxx=yyy。xxx– 参数数量。yyy必须针对您的数控机床进行调整。

@murph1480拔下激光模块并检查连接器引脚的电压。

你应该有一个命令，比如 $30 和 $31 来启用激光模式

改成 1.1 后你有没有改变你的引脚布局？信号引脚现在应该是D11。

不管是哪块板。如果它使用 GRBL，则必须刷新 Arduino 板。这就像升级你的windows软件一样。在需要升级之前，无论是哪台计算机都没有关系。

https://github.com/grbl/grbl/wiki/Flashing-Grbl-to-an-Arduino 。一切都在链接中解释

您的所有设置都必须从头开始配置。所以做个笔记或简单的截图。我手头没有当前库存设置。

在你闪过 Arduino 之后。您可以打开 lasergrbl，使用 usb 连接以 115000 波特率连接到 arduino，然后在命令行中输入 $$。这将向您显示所有命令行。在此处输入您的值。通过键入“$+ line number you want to change = and input new value 然后按 enter。你已经成功地更新了一个值。用所有已经改变的值来做。然后注意值 $31 和 $32。这些是那些启用激光模式。阅读有关更改这些值的 Arkypita 注释。希望这有帮助

更多信息：在 0.9 和 1.1 之间，grbl 团队决定将 pwm 基频从 8khz 更改为 1khz。

这应该不是问题，但一些用户报告了他们的激光驱动器在较低频率下无法正常工作的问题

#63

@murph1480通常啄木鸟板不能正确升级，因为中国人做了一些安全技巧。
如果你有啄木鸟板，板上有焊接的 Atmega 芯片，最简单的方法是：

• 采用新的 arduino nano 并上传最新的 grdl
• 从纳米和啄木鸟PCB拆焊芯片
• 更换啄木鸟芯片

我有 CNC 3018，只有这个操作可以帮助我用正确的参数更新 GRBL

通常啄木鸟板不能正确升级，因为中国人做了一些安全技巧。
如果你有啄木鸟板，板上焊接了 Atmega 芯片，最简单的方法是拆焊并更换芯片

@vovpff真的吗？他们做了什么安全技巧使这个过程如此困难？！

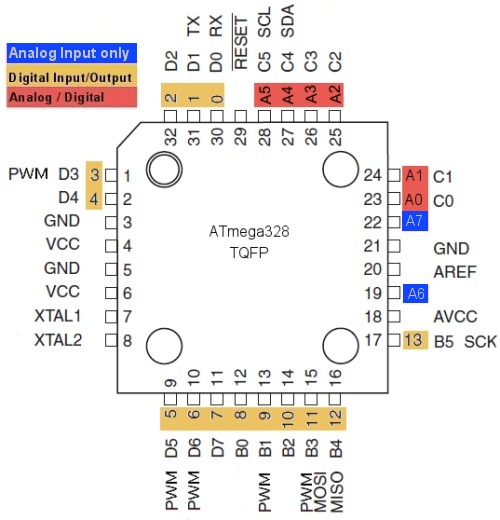

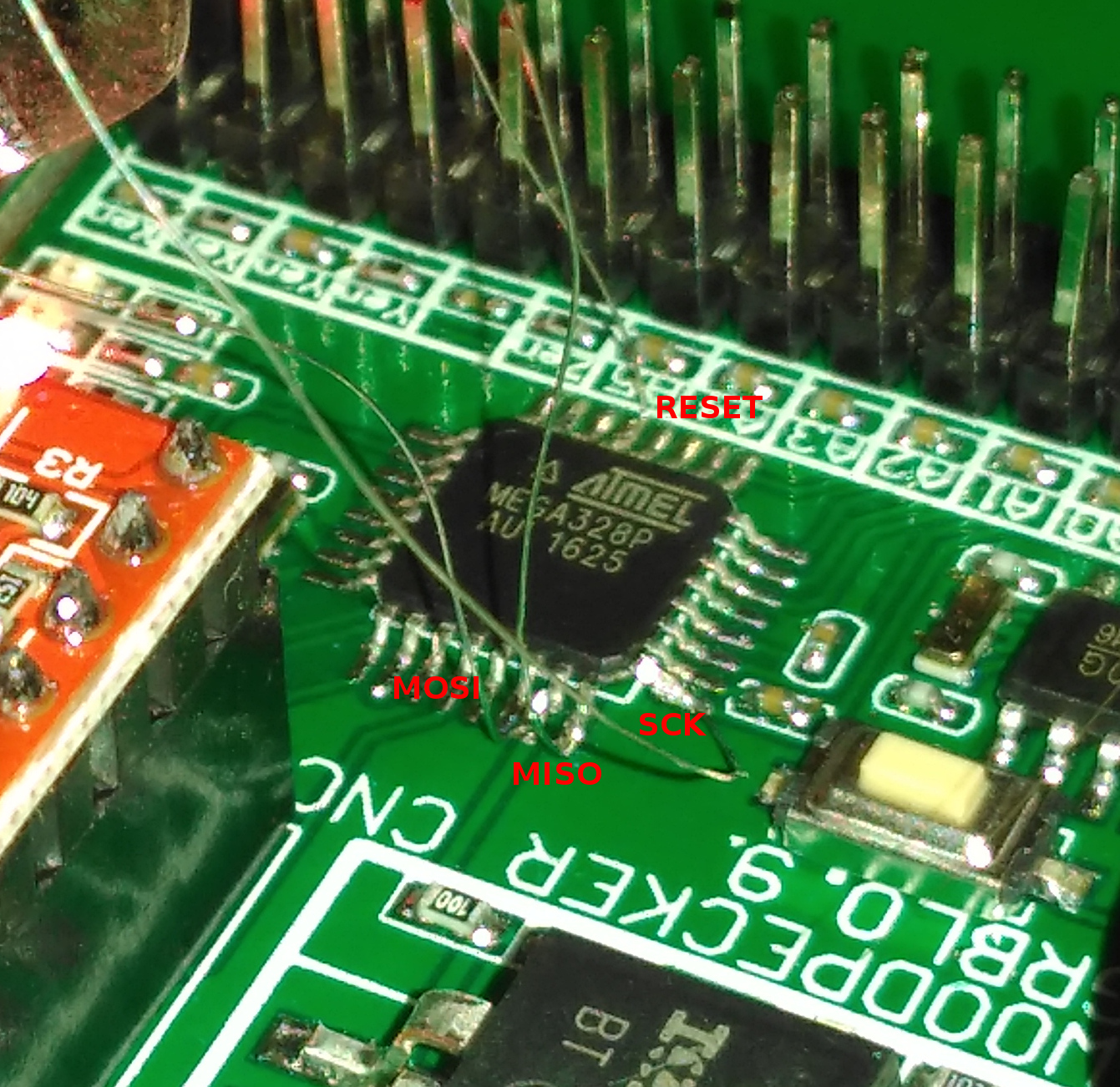

在我看来，唯一的安全技巧可能是缺少 arduino 引导加载程序，因此您不能使用 usb 串行编程器对芯片进行重新编程，但是如果您将 6 根绕线焊接到 atmega（GND、VCC、RESET、SCK、MOSI， MISO）在啄木鸟板上，可以加一个ICSP连接器，使用ICSP编程。

https://www.arduino.cc/en/Tutorial/ArduinoISP

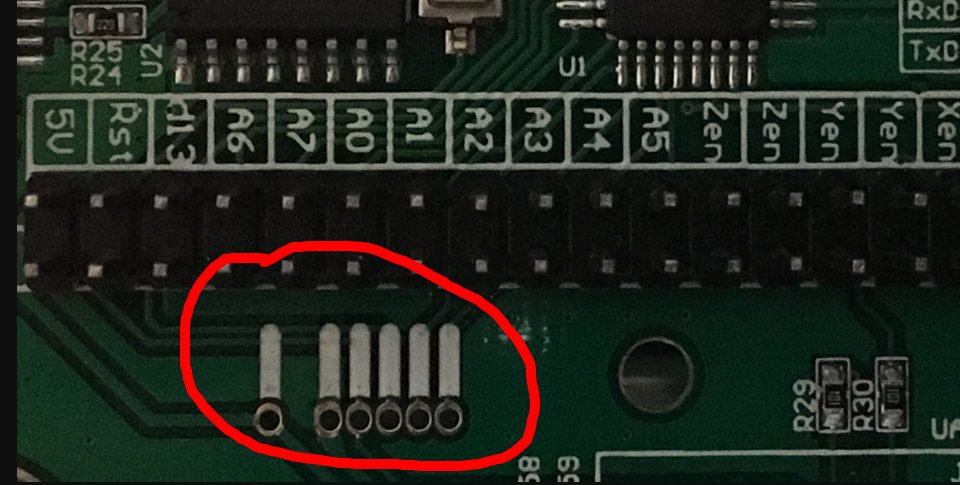

如果您使用的是 Woodpecker 2.7 GRBL 板，则可通过主 I/O 接头下方的通孔进行 ICSP 连接。

Pad1 – Vcc
（间隙）
Pad2 – GND
Pad3 – RST
Pad4 – SCK
Pad5 – MOSI
Pad6 – MISO

如果您正在努力将引导加载程序闪存到 Woodpecker 板上，请使用以下指南。如果您还没有，您将需要一个备用的 Arduino 来充当 ISP。https://www.arduino.cc/en/Tutorial/ArduinoISP

然后我使用 Arduino IDE 加载最新版本的 GRBL。

来自：https ://www.youtube.com/watch?v=kJRy3_heliQ

@arkypita感谢您的解决方案，但我尝试了它们但没有结果。对我来说最重要的是更换 atmega 芯片。2 美元和 15 分钟
