allendr59 打开了这个问题 2018 年 7 月 5 日 · 4条评论
关闭

图像比例帮助#391

allendr59 打开了这个问题 2018 年 7 月 5 日 · 4条评论

注释

图像比例帮助 #391

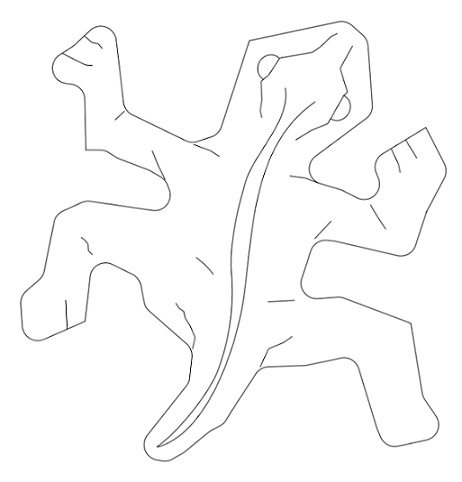

我有一个 .png 文件,我正在尝试蚀刻,但比例太小了!
完成的图像应该是 100 平方毫米左右,但是当我尝试运行它时,工作区域要大得多!大到足以让我的机器(大致为 457mm x 600mm)在图像完成之前硬限制。我使用的是 X 和 Y 运动的默认值,所以我不确定还要看什么。这只是从 .png 转换的问题,还是我需要查看其他内容。

谢谢!

图像比例帮助 #391
图像比例帮助 #391

图像比例帮助 #391

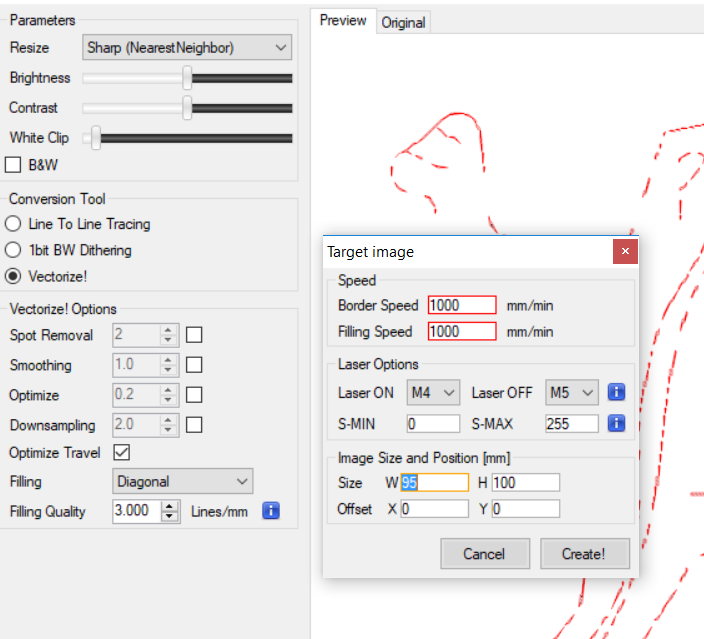

首先,边界速度和填充速度周围的 2 个红色框表示 1000 毫米/分钟的速度实际上高于 GRBL $110 和/或 $111 中的设置。检查 LaserGRBL 主窗口左上角 Grbl 菜单上的 GRBL 配置设置中的设置。

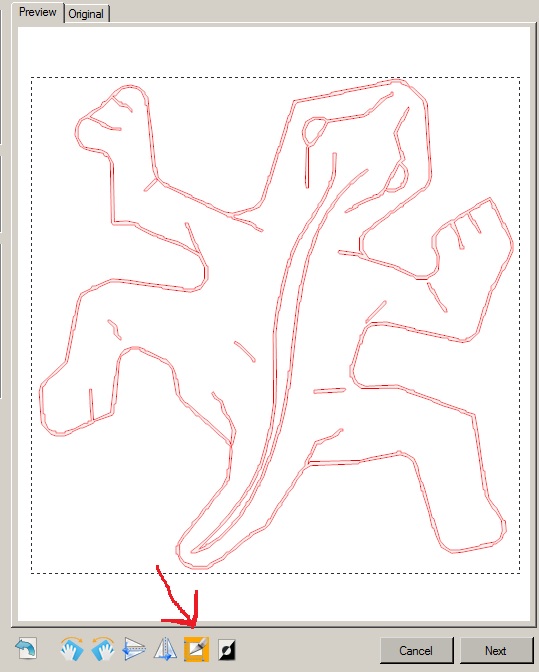

然后再次加载图像并选择裁剪工具并在图像外部绘制一个框。
然后单击下一步。
图像比例帮助 #391

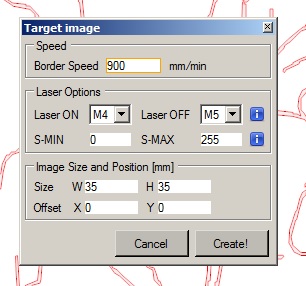

然后在大小设置 W 和 H 中将大小缩放到您想要的大小。
然后单击创建。
图像比例帮助 #391

图像比例帮助 #391
作者

谢谢斯图尔特!我更改了速度设置,并调整了图像大小,但它仍然处于关闭状态。我回去查看我拥有的其他软件,发现行程分辨率限制为 100 步/毫米。改变了这一点,现在我得到了一个适当大小的图像。现在想知道我是否可以改进步骤和速度!
