你用的是什么版本的grbl？ |
.png "步进电机无法通过 UGS 工作？ #673"){kind=avatar}
作者
|
@vMeph 太感谢了！我还不能测试锅的设置，但一旦有机会我一定会的。我相信我正在使用 grbl 0.8 和带有 a4988 驱动程序的 v3 屏蔽。另外，交换 2 个引脚的意义是什么意思？谢谢 |
.png "步进电机无法通过 UGS 工作？ #673"){kind=avatar}
所有者
|
乔，我已经很久没有测试 0.8 了。您可能还想尝试旧版本的 UGS。也就是说，发出刺耳的马达声音通常意味着您的接线有误。如果您没有电机规格，您可以通过反复试验找出哪些电线是成对的，或者将它们短接在一起，直到您发现哪些电线对使步进电机更难转动。
|
|

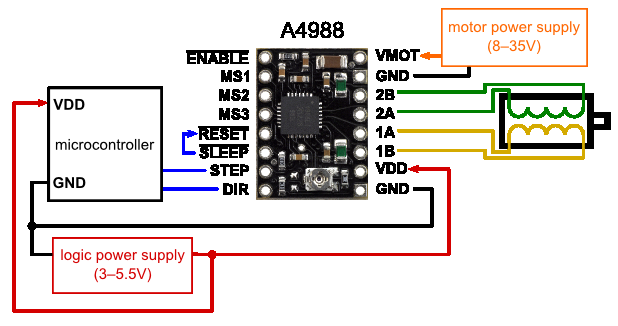

@joew2840我所说的引脚交换的意思是 CNC shield v3 是为 GRBL 0.8 及以下版本和 GRBL 0.9 以上版本完成的，对 arduino 引脚进行了更改，引脚 11 和 12 已更改，因此如果您计划以后有最新版本的 GRBL 1.1 具有新功能，您需要更改这些引脚，这可以通过在 arduino 底部的引脚 11 和 12 上焊接一些电缆，然后在 CNC 屏蔽上弯曲引脚 11 和 12 并连接来轻松完成arduino pin 11 到 CNC shield 的 12 和 arduino pin 12 到 CNC shield 的 11，您可能想看看在此页面上所做的更改 关于您的问题，您可以按照 Winder 的建议进行操作，并使用万用表查看女巫电线是否具有连续性，以查看电机的线圈是什么，2B 2A 是一个线圈，1A 1B 是另一个
|
.png&h=110&w=185&q=90&zc=1&ct=1)
.jpg&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
我刚刚为我的一个学校项目设置了一个 2 轴数控/打印机。我正在使用 arduino 和通用 v2 cnc 屏蔽。我不太确定它使用什么驱动程序，如果需要，以后可能会升级它们。这些运行 2 个 nema 17 步进电机。然而，当开始测试电子设备并确保一切正常时，我遇到了问题。
当通过 arduino 发送单个 gcode 命令时，步进电机将各自转动它们必须转动的设定量。然而，当我使用 UGS 发送一个 gcode 脚本（只是一个简单的圆圈开始）时，步进电机只会发出可怕的刺耳噪音但不会移动。
一开始我想也许 UGS 发送 gcode 命令的速度太快了，步进器跟不上。有没有办法改变通过 UGS 发送命令的速率？
然而，经过一些研究，我还发现我可能没有为 arduino 提供足够的电压。
如果其他人对原因有一些想法，我会洗耳恭听。谢谢
