所以听起来关闭主轴会导致 EMI 触发限位开关。
您对限制输入有什么过滤？您是否使用屏蔽电缆、铁氧体等？

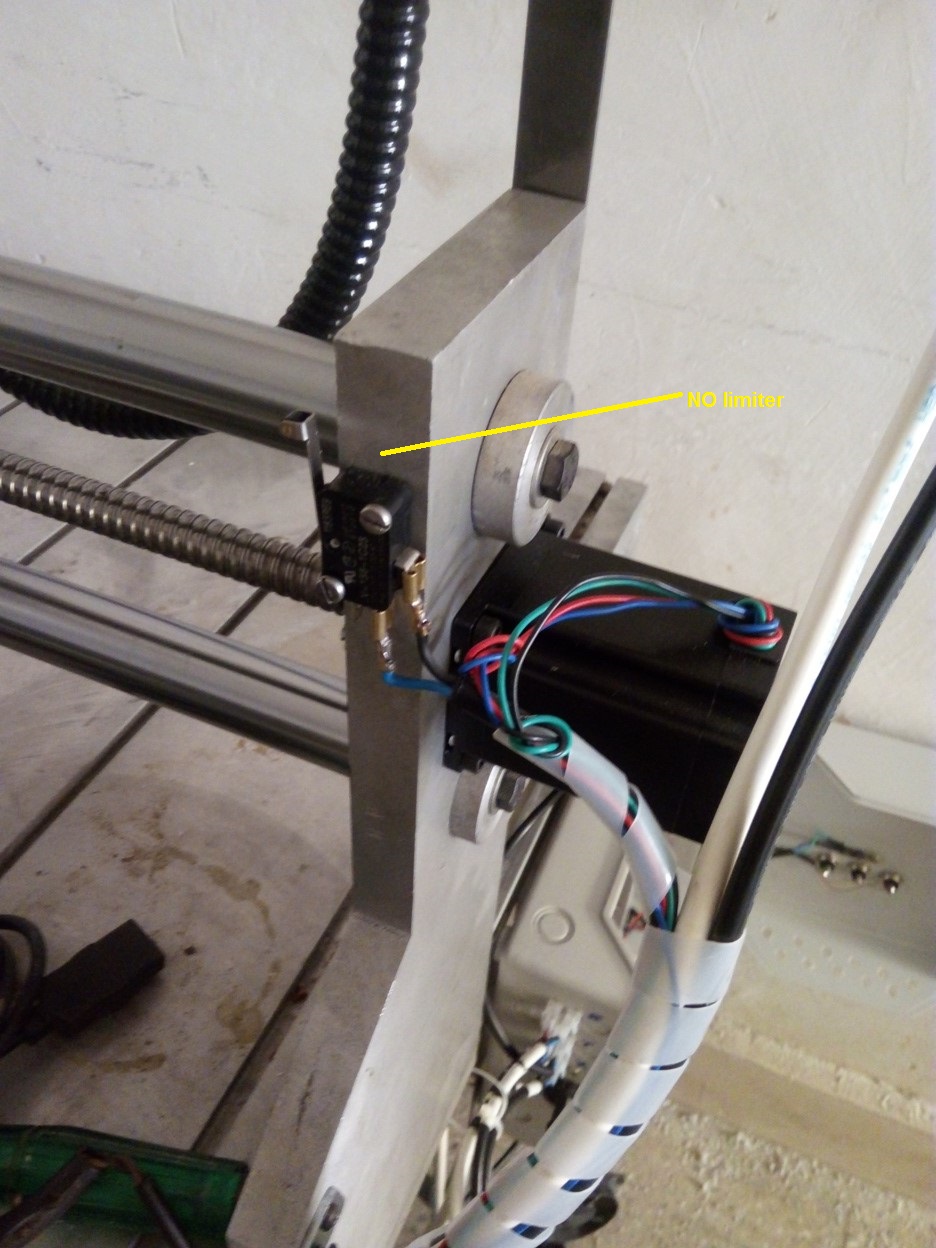

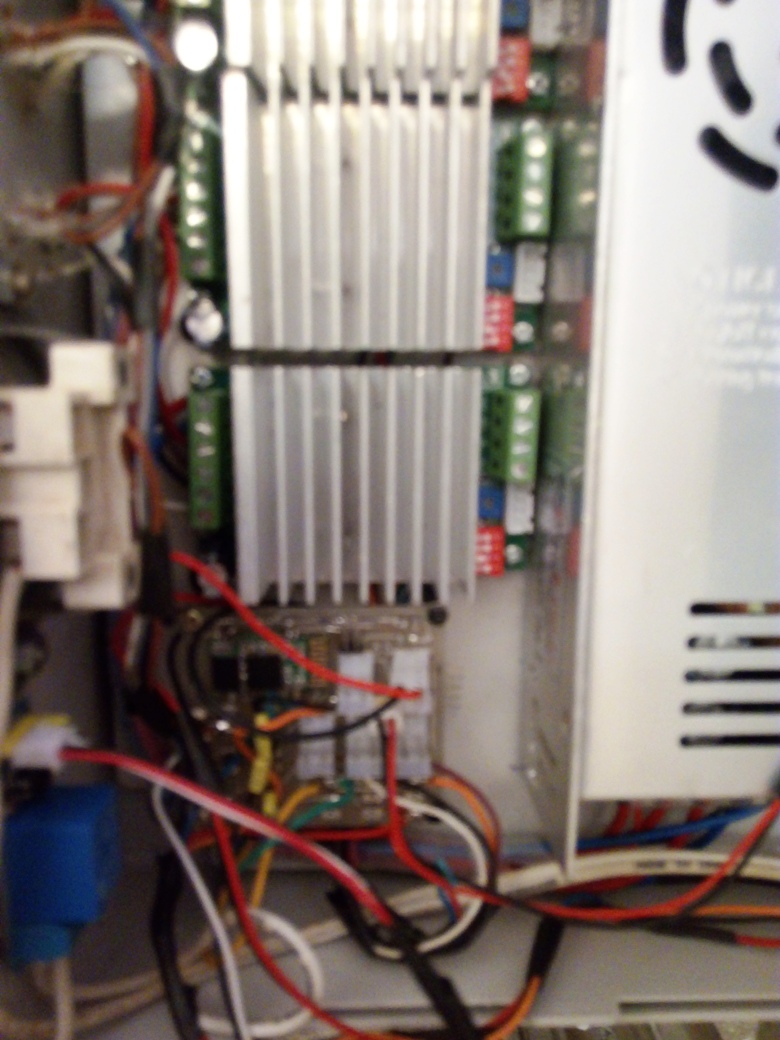

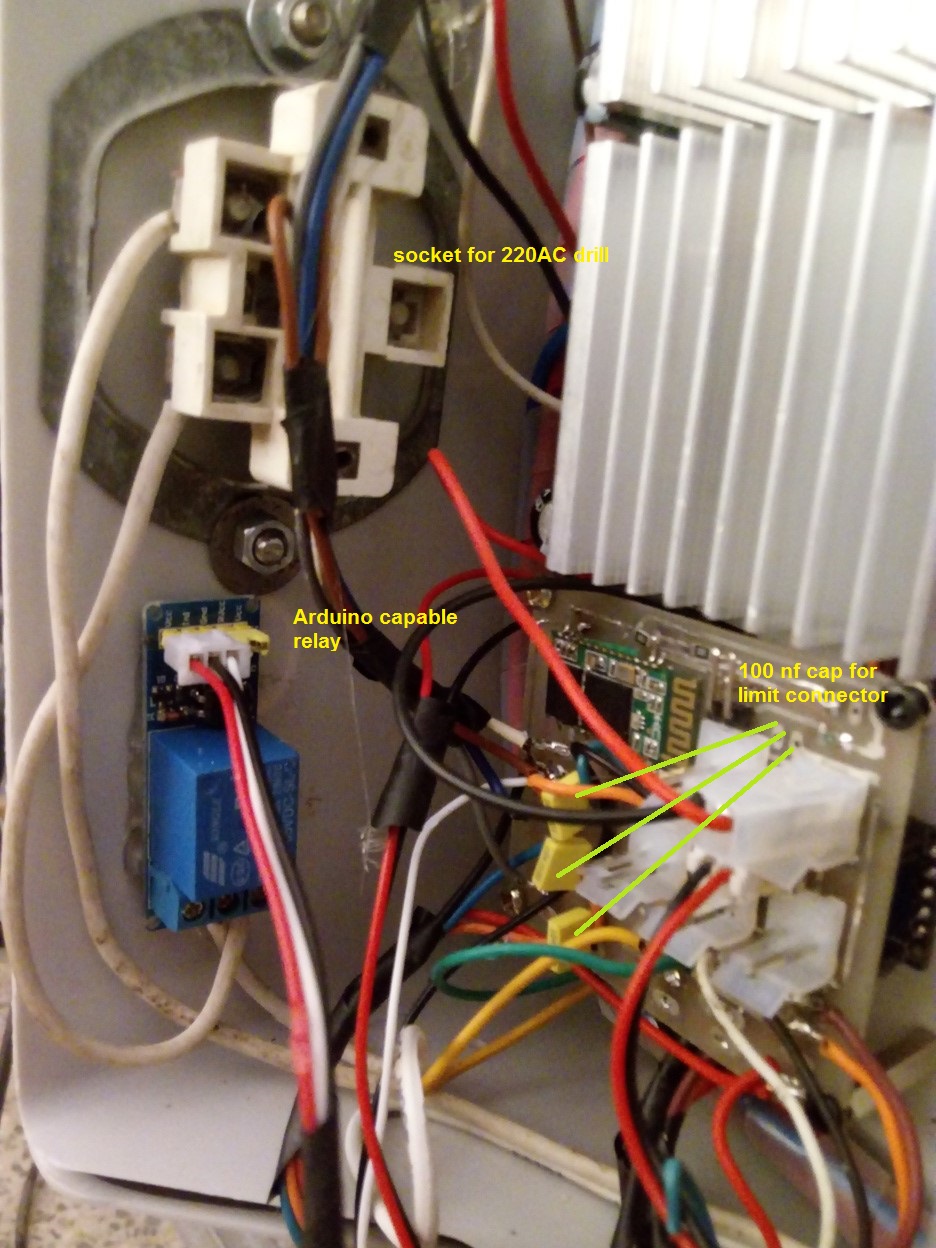

我使用支持 Arduino 的光电耦合器为模仿器驱动 220 AC 电源和 100 nf 电容，如下图所示，@electrokean你能告诉我哪个部分会导致 EMI 吗？

你的电线有屏蔽吗？似乎没有。

我不知道应该在哪里屏蔽，因为我用 GRBL 和 CNC 运行了几个没有这种 EMF 影响的 CNC，但我认为它应该放在 Arduino 继电器上，因为当 AC 220 钻头未连接时它工作正常，我想知道这是怎么回事继电器只能影响限制器！也许 100 nf 陶瓷电容器不是限制器的好选择

这显然是噪声耦合到限制线。尝试更改为 NC 而不是 NO，应该像移动开关上的电线并更改设置一样简单

@mkeyno哇！看那张照片，难怪你有问题……

由于主轴电机的电感，该问题将在继电器关闭时产生电弧。这可以通过添加缓冲电路来减少，但我不建议尝试这样做，因为电源电压电路只能由有经验的人来完成。当然，我不能阻止你在谷歌上搜索“继电器缓冲电路”。

即使使用 NC 限位开关，当 arduino 或 BT 模块如此接近且不受保护时，继电器的电弧可能仍会破坏它们。

您需要将所有低压电路从主电源和高压部分移开。理想情况下，它应该放在自己的接地金属盒中（可能有一个用于 BT 天线的孔，但要​​远离电源）。任何来自 Arduino 的低压电缆（限制和步进控制）靠近嘈杂的电缆（即交流主轴和步进电源/驱动器）都需要屏蔽。我通常也会屏蔽我的步进电机电缆，但仅限于驱动器端。

看看典型的中国雕刻机/雕刻机的电子设备——即使它们的防护性更好，更不用说你的机器看起来更整洁、更安全了。

谢谢@electrokean，实际上我做了一些修改，但不是很可靠，我想知道我的 RC 滤波器如何不能用不同的电容器阻挡噪声，但无论如何我用继电器完成了，我会用三端双向可控硅开关重新设计 PCB，它是如此可靠和问题较少

@mkeyno是的，基于三端双向可控硅开关（带缓冲器）的 SSR 会好得多。您可能仍想添加一些铁氧体和屏蔽以提高抗噪声能力。我敢肯定，如果您从限位输入中移除电容器，您会发现它们正在发挥作用（尤其是非屏蔽限位电缆与步进电缆一起运行）。他们只是无法处理所有不同的噪声耦合源。

@electrokean我假设这个组件将是一个 RC 过滤器，这样的东西会起作用吗？

@vMeph是的，这将是一个 RC“缓冲器”——通常在切换感性负载时与三端双向可控硅开关一起使用，但也可以与继电器或其他机械开关一起使用以抑制 EMI
参见https://en.wikipedia.org/wiki/Snubber

@electrokean
我的线路上有时会出现一些触发警报的噪音，但只是有时非常罕见，我注意到当继电器关闭时
我使用 1 通道 H/L 电平触发光耦合器继电器
现在我想知道我可以添加那个 RC继电器 NO 和 C 之间的缓冲器？看看是否有改进，只是想知道那张照片中的 RC 缓冲器值 ohms 和 uF 是否可以，我正在运行 130W dremel。

感觉电路只会打开和关闭，其他选项可以使用 MOC3061 过零光隔离器和晶体管 BTA16 三端双向可控硅开关和 RC 缓冲器制作电路

@vMeph这些特定值（1uF 和 47k）似乎适用于特定应用。它们与我习惯的非常不同（例如 10nF 和几百欧姆），但这不是我的特定专业领域。我不认为尝试它会受到伤害。过零光电隔离器也可能有所帮助。有关RC 缓冲器的一些有用信息，
请参阅https://electronics.stackexchange.com/questions/42131/how-to-design-an-rc-snubber-for-a-solenoid-relay-driving-an-inductive-load这种类型的应用程序

谢谢@electrokean它的效果要好得多，但我仍然想知道如何去除盖子，提高性能，我不是 elec。英。但我认为 RC 总是无害的，你能发几个链接来说明 CNC 机器的拧紧程度吗？

大家好，我被困在这里了。您能否描述一个详细的简单过滤器（对于一个哑巴）来解决“警报：硬限制（重置以继续）”。我有一台 mil CNC，当我打开主轴时会发生这种情况。如果我关闭硬限制（$21=0），它就不会再发生了，但是机器没有得到防止崩溃的保护，并且可能会自毁。谢谢你。

听起来当您打开和关闭继电器时您有 EMF，继电器会产生电弧，我曾经遇到过这个问题，解决的一种方法可能是使用缓冲滤波器电路，使用三端双向可控硅开关和光耦合器，至少可以解决我的问题，它会有屏蔽电缆也是个好主意

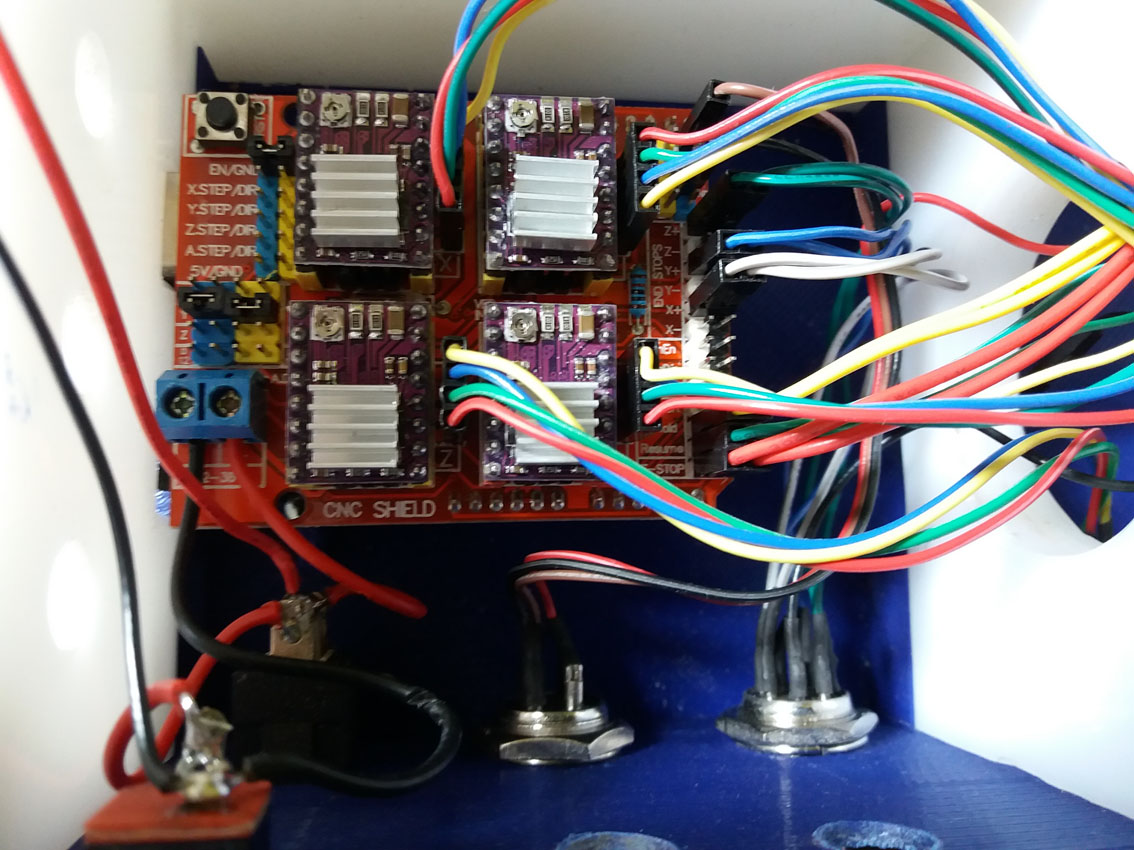

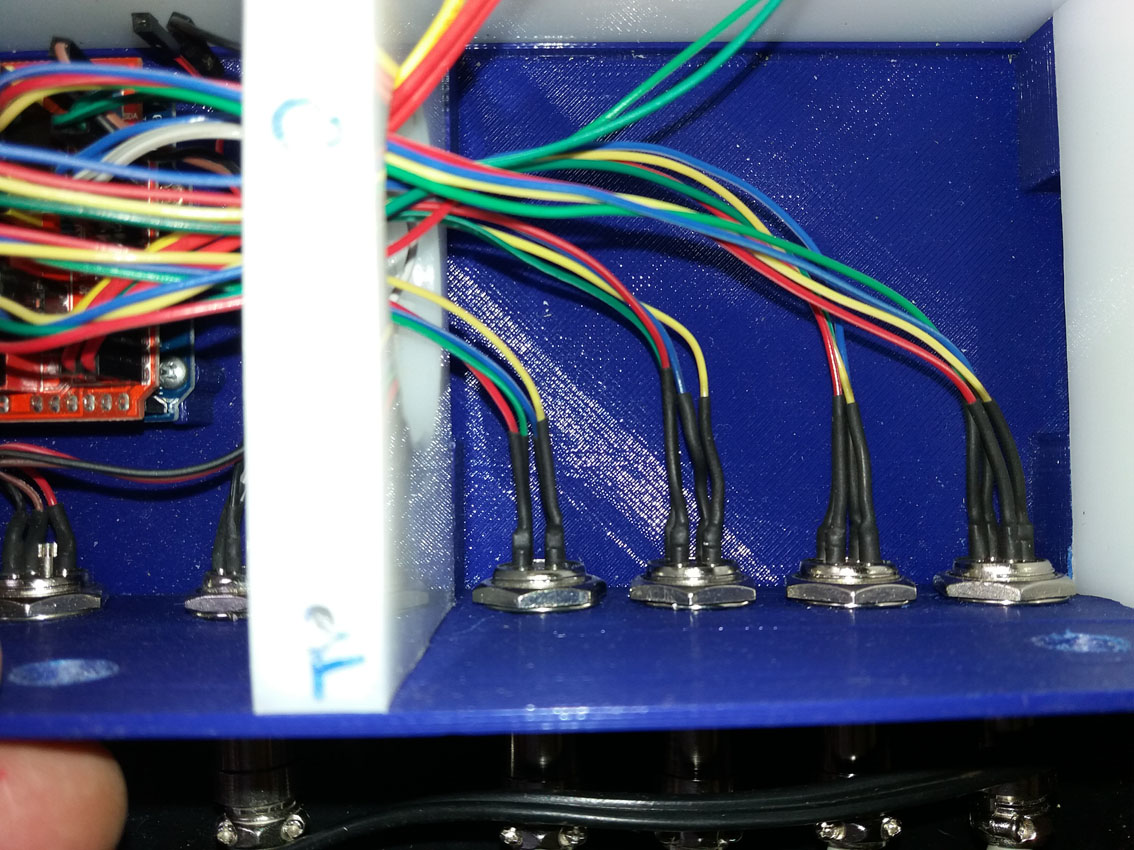

@vMeph ，你说的很对，大家都这么说。因为我对电子学几乎一无所知，所以我不知道如何创建滤波器电路，但如果可以的话，我将能够复制你教给我的任何东西。你能详细说明如何用所有的词和零件规格来制作它（我真的是说细节），以及在哪里连接它们吗？在巴西，到目前为止，我无法获得这些信息。由于 youtube 上的一系列视频，我正在使用 Arduino Uno 和控制我自己构建的 mil CNC 的 CNC 屏蔽。附上我的控制面板的图片。非常感谢你的帮助。

只是一个问题，您使用的是什么 grbl 版本？
那个cnc shield v3？
你对盾牌做了什么改动吗？

@vMeph:
1-grbl 0.9j
2-是的，V3
3-除了设置 grbl 以在 Z 限制和主轴启用之间切换（所有这些都工作正常，包括归位）之外，没有任何变化谢谢您的关注
！！！！

好的，只是想确保你已经交换了别针

顺便说一句，你到那里的机器很漂亮，bem fixe ！！！
一些具有适当接地的屏蔽电缆在处理 230V 主电压时也可以消除线路上的噪音
，我不想成为给你建议的人，感觉你知道你在做什么，但最喜欢你只会四处看看，并试图弄清楚如何去做

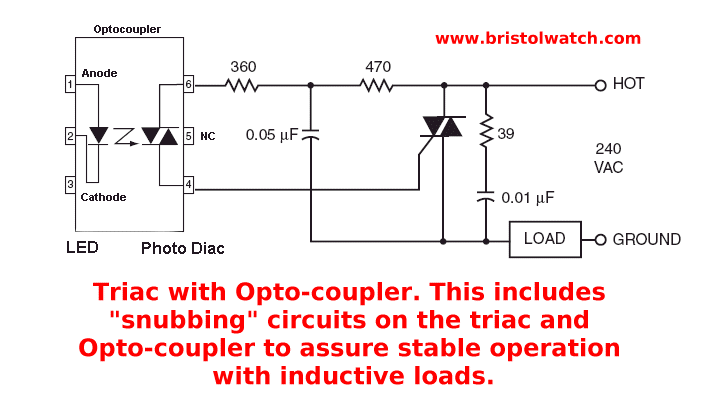

我用过这样的电路

您可以在
http://www.bristolwatch.com/ele/triacs2.htm上找到有关其工作原理的更多详细信息

你有没有懂电路的朋友，也许能帮上忙？

@vMeph， 感谢您的小费。我会让人为我读那个电路。

你好，拜托…我需要图表探针 v shild…谢谢
