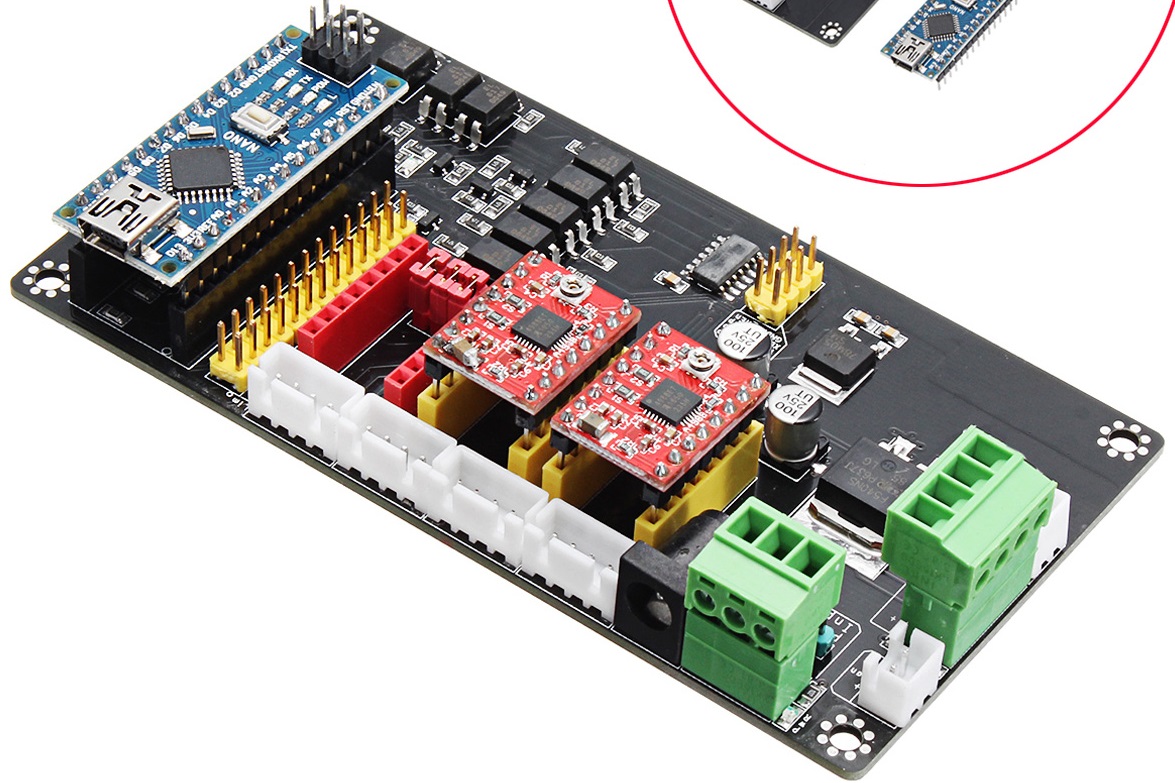

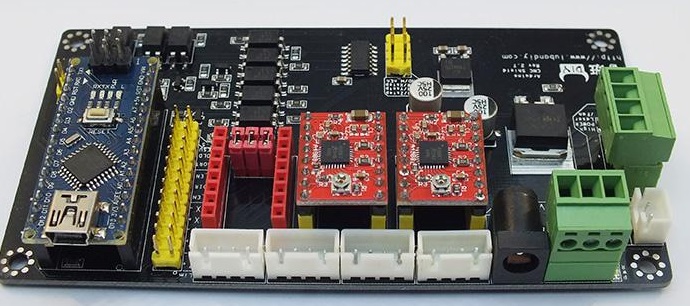

此板上的冲突信息。我发现 2 个卖家的图片显示步进驱动器板朝向相反的方向。也许你用错了方法。

那么哪个是对的。我现在拆了！我损坏电路板了吗？功率晶体管变得非常热。

A4988电机驱动板右下方有接地脚。
使用万用表确定驱动器插座上哪个引脚接地。

感谢那。我如何处理 A4988 下的 3 个跳线以及如何连接限位开关和 ttl

3 个跳线用于微步进，但如果没有说明，很难说哪个跳线应该在哪个引脚上。根据跳线配置，看起来可能有 4、8 和 16 个微步。

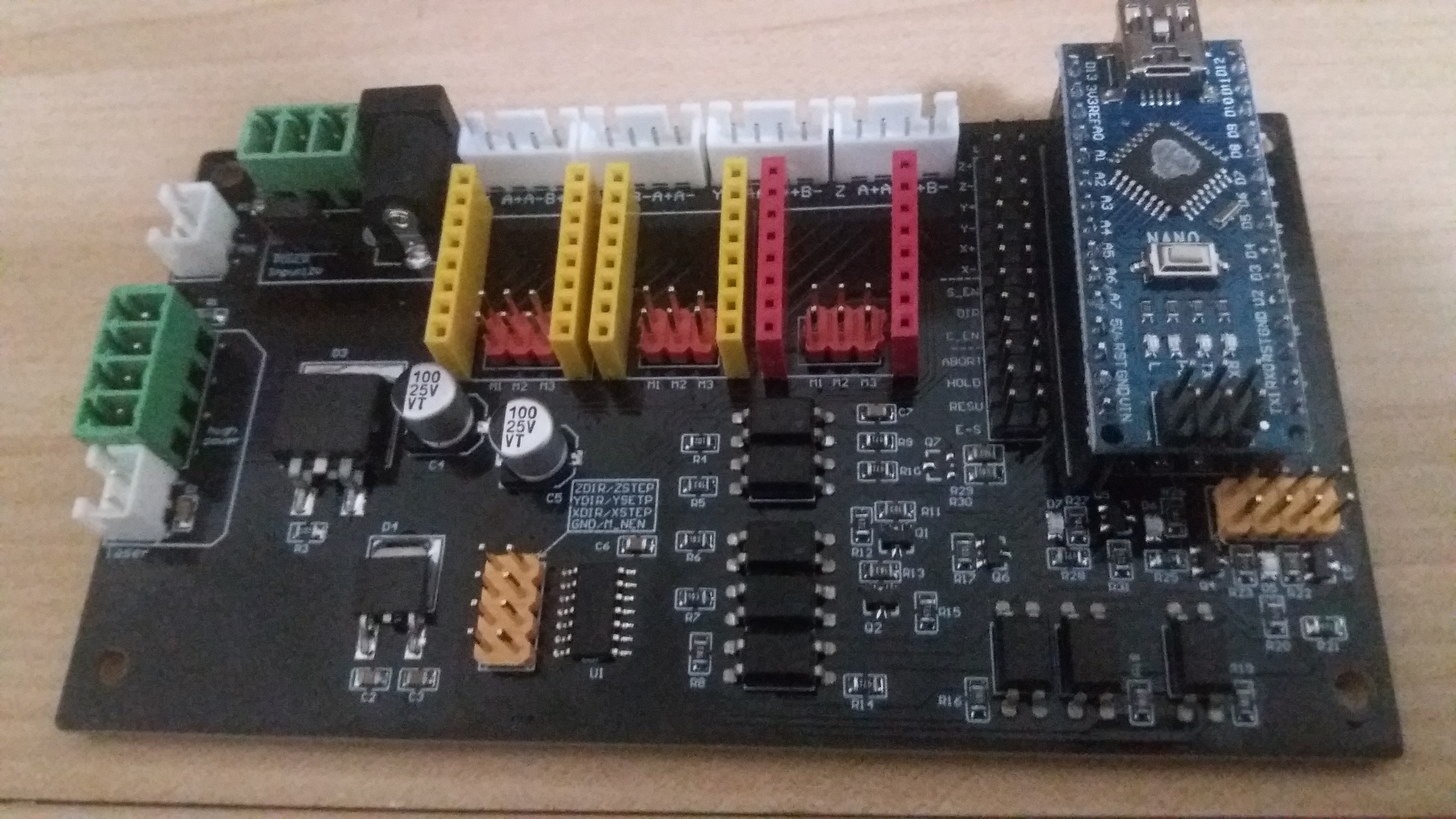

从外观上看，限位开关应连接到 26 针黄色接头（您上传的图片上为黑色）。
当您以正确的方式向上看电路板时，右侧的引脚可能都接地，但请先检查一下。
因此，对于 Z+ 开关，您可以将开关的一端连接到左列中的 Z+ 引脚，将另一端连接到右列中的接地引脚。

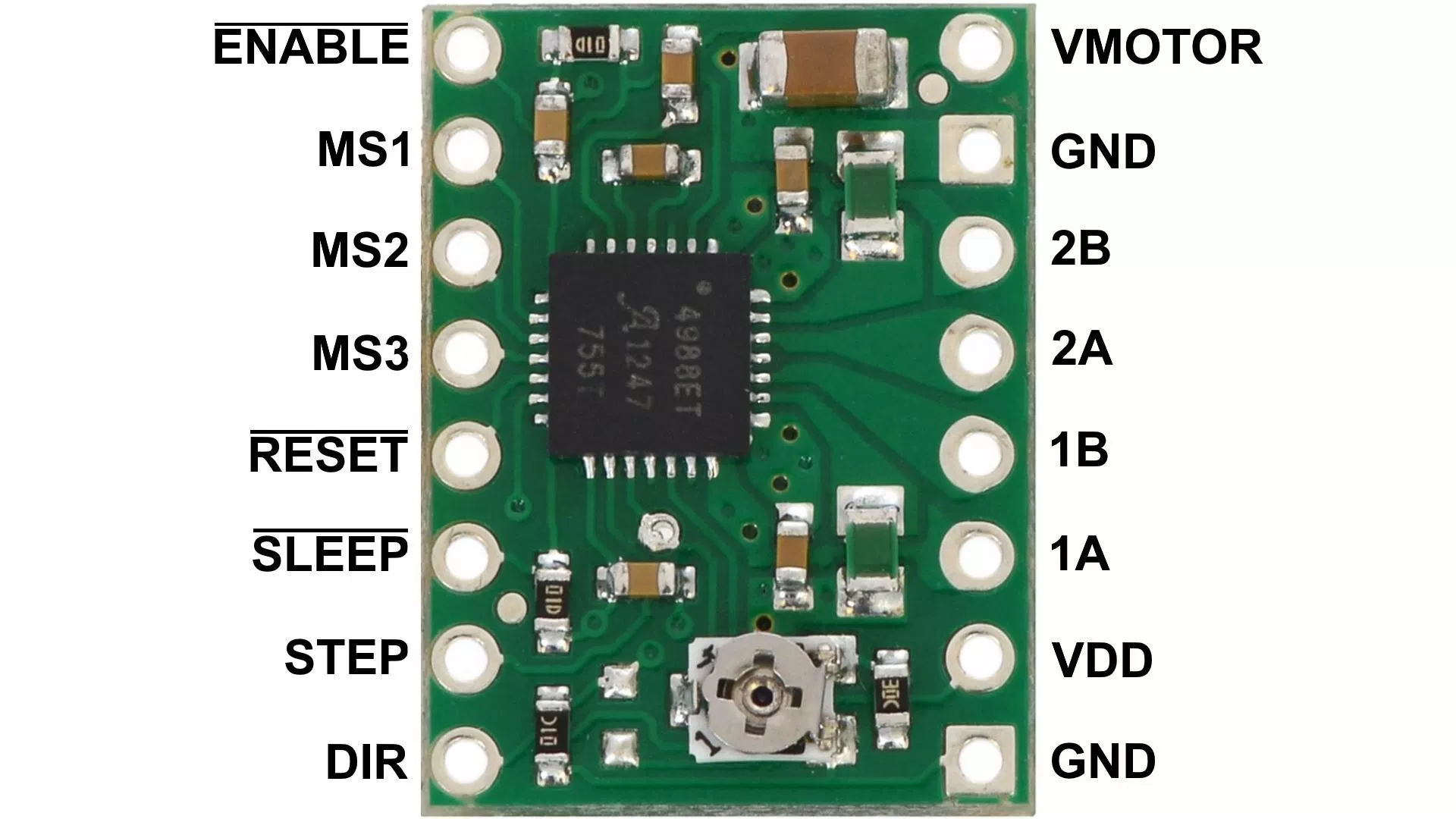

这可能有助于微步进。
https://www.pololu.com/product/1182

跳线标记为 M1、M2、M3。这符合你的意见，所以我会把它们都跳起来，因为我不需要那么高的精度，
我把 a4988 倒转了，步进器现在唱歌了。可悲的是，当你慢跑它们时，它们根本不动，只是砰砰作响。你慢跑得越快，它们发出的砰砰声就越少。我猜木板被击中了。其中一个功率晶体管确实变得非常热。确认限制右侧接地，这与驱动程序不同。找不到 Nano D11 与外界的任何联系，因此必须安装一些东西。再次感谢您的知识。

我颠倒了 a4988s，步进器现在开始唱歌。可悲的是，当你慢跑它们时，它们根本不动，只是砰砰作响。你慢跑得越快，它们发出的砰砰声就越少。我猜木板被击中了。其中一个功率晶体管确实变得非常热。

也许你炒它们，也许不是。

应调节驱动器以消耗特定步进电机的正确电流，但步进电机不能正常移动或根本不移动。阅读文档和观看视频：https ://www.pololu.com/product/1182

如果你给他们太多速度，电机根本不会移动：检查 $100，$101 ……

驱动器是非常脆弱和敏感的设备，如果在通电时连接或移除驱动器，如果在通电时移除/连接电机等，它们将会死亡。

行。我现在有一个替换板，步进器正在工作。所有微步跳线都需要短路，看起来没问题。但是我无法让激光器启动。风扇和激光器没有任何电源，所以我猜某处有跳线。我在一组限制器中找到了“s-en”、“dir”和“c-en”。知道它们是什么吗？
该板看起来很有前途，带有 opto-iso 限制器和 z 轴。我很想用这个替换我的旧板，但需要更多信息。将不胜感激任何帮助

我在这里猜测，但我认为“s-en”、“dir”和“c-en”
是 Spindle Enable、Spindle Direction 和 Coolant Enable。
如果您想将其用作带有主轴电机而不是激光器的合适的 CNC 机器，则可以使用。
仍然无法在任何地方为电路板找到任何正确的说明，这真的很烦人。

感谢那。这说得通。仍然找不到如何触发激光或找到有关电路板的任何信息。

好的。我准备报废这块板。我知道它的型号为 LBA-B-V4，由 Bigtreetech 分发。但他们不理解我对更具体细节的要求。固件是否有可能做了很多工作并且它有一个专用版本的 grbl？

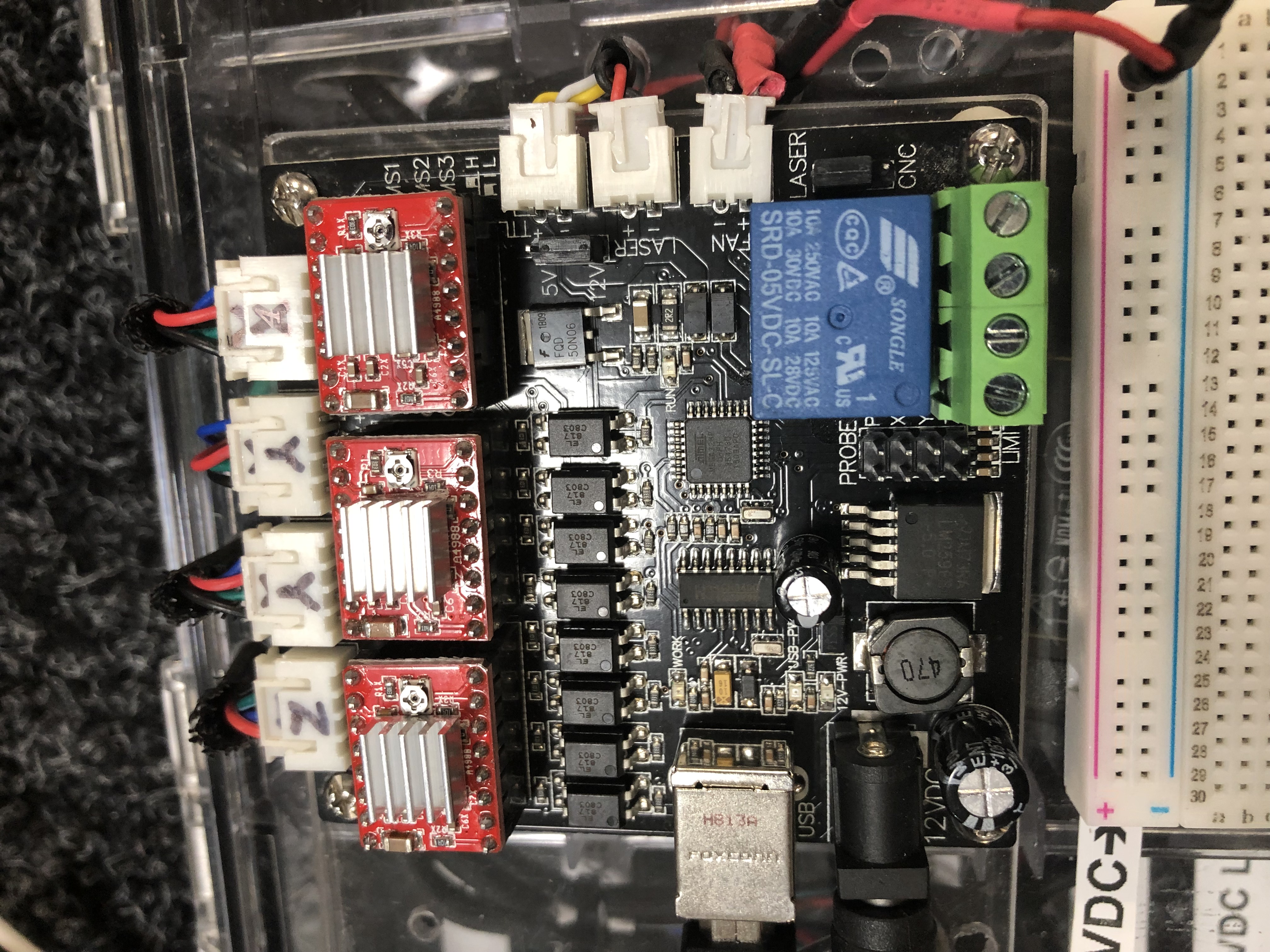

我买了你从 Banggood 买的同一块板，但我不得不退货，因为它有问题，我怀疑你的也是。然后我从 Sainsmart 购买了一块新板（3 轴 GRBL USB 驱动控制器板在此链接（https://picclick.ca/GRBL-Laser-controller-board-CNC-USB-3-Axis-312323208146.html）），其中终于可以请客了。见图片 ：我不喜欢它随附的软件，因此要使用 Laser grbl，必须用 grbl 1.1 刷新电路板（我认为提供的软件有以前的 0.9 版本，但它不起作用）我已成功将 az 轴添加到我的激光器中，该激光器由 Laser grbl 中的一个新按钮控制。我正在将其转换为用于深度雕刻 5mm 亚克力的 cnc 路由器。我为此添加了一个 48v 10a 电源。

谢谢回复和照片。非常专业的装备。我假设该板可以与 nano grbl1.1 系统配合使用。但只有步进器工作过。我想这是你建议的一个哑弹。您的电路板似乎集成了 nano。如何处理我所有的旧纳米板？我的目标是以激光/路由器钻机结束，但我的时间不多了，我女儿想接手它作为绘图仪。她对那个“闪闪发光的激光东西”和路由器的噪音和混乱感到紧张，并且更喜欢绘图仪。我怀疑我可以创建一个伺服 Z 并且我已经看到了一个带螺线管并由 M3/M5 供电的升降笔。再次感谢您的回复。
