很少的信息。什么电路板，什么固件，在哪里测量等。 |
.png "用于驱动激光功率的 PWM 电压 #546"){kind=avatar}
|
|
|
这是正确的。激光器必须连接在+12v 和 pwm 之间。如果激光器有 3 根线，则连接 gnd、pwm、+12v。 |
|
当然是这样。Odesláno z iPhone 8 8. 1. 2019 v 8:10，MF <notifications@github.com>：
|
|
|
|
如果您了解接线图，将会对您有很大帮助。您有激光器本身的规格和文档吗？ |
|
不幸的是卖家没有给我任何关于激光的信息:-( 2500 mW, 3 PIN Odesláno z iPhone 8 8. 1. 2019 v 8:29, MF <notifications@github.com>:
|
|
发送一些激光的照片。将激光器连接到 + 12v 和 GND。PWM 线未连接。激光器的 gnd 和 pwm（自由线）之间的电压是多少？激光在这种状态下发光吗？ |
|
非常感谢。当 PWM 线未连接到激光器时，GND 和 PWM 之间有 12.7V。当我设置 M3 S1 时，它是 6V。那么S越多，电压越小。M3 S255 = 0V。激光不亮。 |
.png "用于驱动激光功率的 PWM 电压 #546"){kind=avatar}
|
看起来你需要反转 pwm 信号。 |
|
但是..当我反转信号时，不会反转功率吗？S1-最大值，S255 最小值？Odesláno z iPhone 8 9. 1. 2019 v 2:19，Stuart <notifications@github.com>：
|
他已经在激光板上组装了一个转换器。
为 PWM 和 12Volt 引脚设置 1 kΩ 电阻。 |
|
你的意思是简单地在 +12 和 GND 引脚之间添加电阻？ |
|

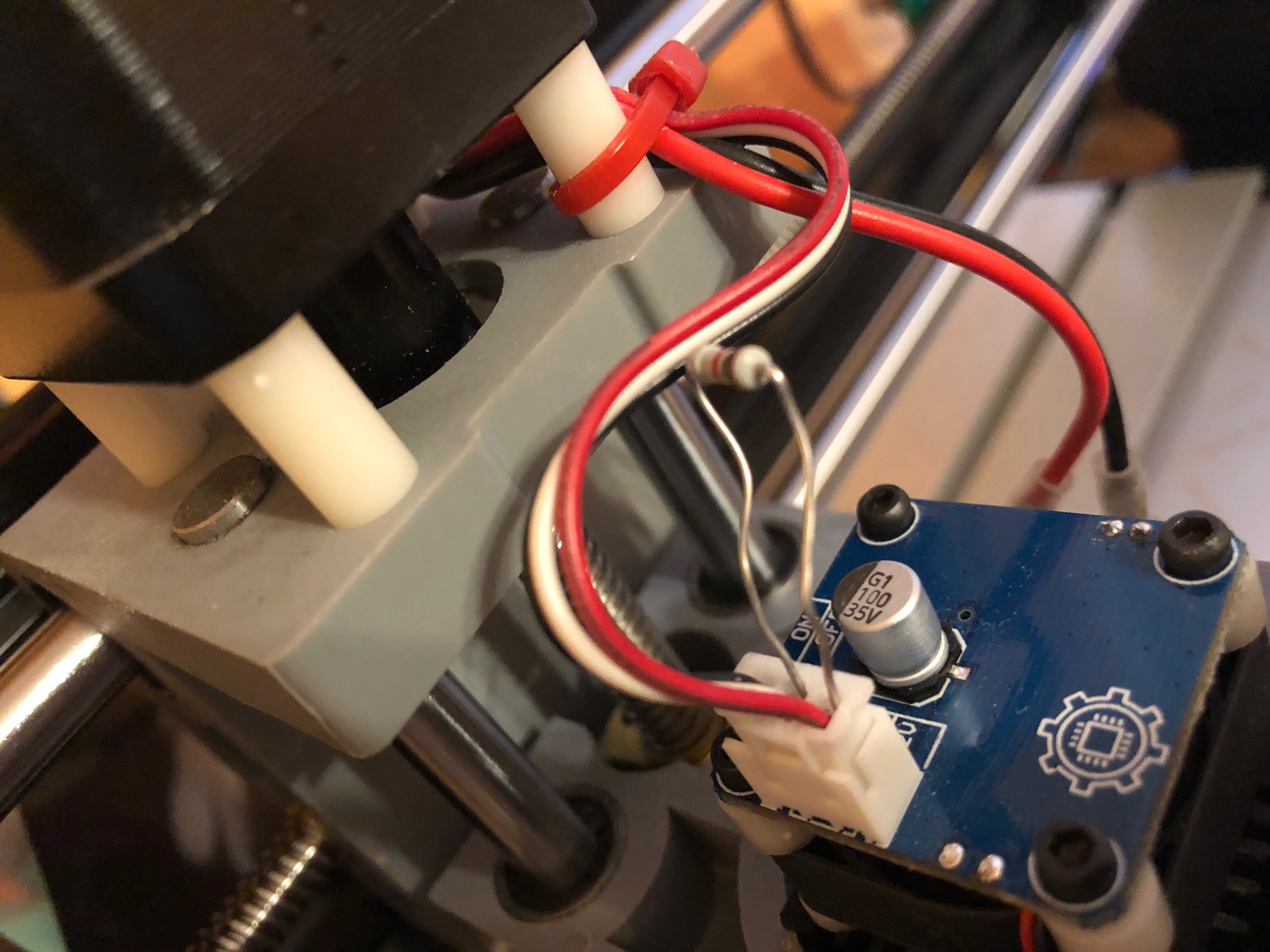

不是！我写对了吗？一端耐+12v，二端耐pwm。将激光器的所有电线按原样连接到控制板。 |
|
好吧，很简单..我会做的，然后告诉你:) |
|
|
|
.png "用于驱动激光功率的 PWM 电压 #546"){kind=avatar}
|
你能告诉我们主板附带的原始固件吗？ 问候 |
|
你好，我买的时候有1.1f。Odesláno z iPhone 8 13. 1. 2019 v 19:35，einencool <notifications@github.com>：
|
|
好的，那么连接的 Pin 应该是正确的。 |
你好呀。
谢谢.. 帕维尔·K。 |
|
在晶体管和标有 pwm 的连接器之间设置跳线。（以蓝色绘制）或将激光器 (pwm) 的导线连接到晶体管的中间支路。检查工作。您很可能在晶体管和激光器之间有一个二极管。 |
.png&h=110&w=185&q=90&zc=1&ct=1)
.jpg&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
你好呀。S1 上的强激光又是我的问题。我发现当激光关闭时，GND 和 PWM 之间的电压为 5.3V。当我设置 S1 时，电压变为 5.18，激光开始燃烧。S1越多，电压越低。Sxxxx 上有最小电压 (0.08)，它取决于 $30 参数。如果我设置 $30 = 255，则最低电压在 S255 上。当我设置 $30=1000 时，S255= cca 3V，S1000 为 0.08。但 S 越多，激光功率越强（PWM 引脚上的电压越低）。很有趣，不是吗？
