UGS 正在迅速变得不仅仅是一个“发送者”，所以我认为很多这样的反馈都非常有用。

我特别喜欢让可视化工具以某种方式代表可用工作空间的想法，这也是我最近一直在考虑的事情。但是我不确定在机器归位之前如何以可靠的方式完成它。

我不知道轴混淆，我将不得不看一下。

对于单位，您可以在 GRBL 中使用$13=1

在单位 ( $13=1) 上，超级，我正在“离线”搞乱它。谢谢！

同意轴的颜色。UGS 中的三元组是错误的。
当 gcode 维度足够大以显示它时，工作区或显示的网格应该仅来自 130/131/132 值。没必要在 2″ 部件上看到整个桌子….

他的第二点已经作为 gcode 维度在 UGS 中。那是您的主轴行程路径，而不是您的零件尺寸。

如果有相同风格的可视化有 chilipeppr 会很可爱！！！

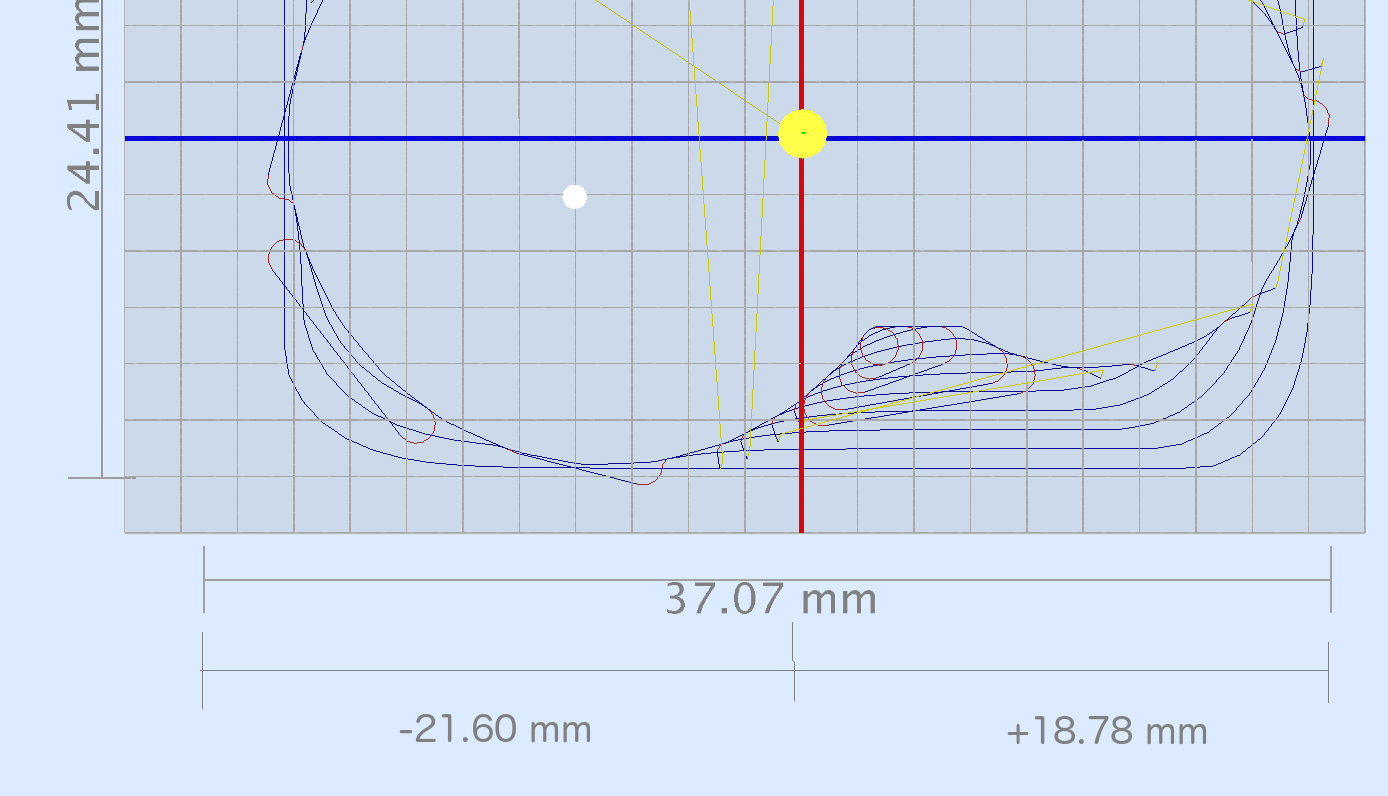

不确定我是否清楚我对工作空间尺寸的想法。我知道渲染的尺寸是刀具路径的尺寸，而不是零件的尺寸。我想看到的是主轴在每个方向上从原点移动了多远。我附上了插图。37.07 mm 是主轴全 X 轴移动的当前渲染图。我添加了 +18.78 毫米，表示主轴向原点右侧移动那么远，而 -21.60 毫米表示主轴向左移动那么远。此信息将帮助我衡量我的设置，看看我是否有足够的空间来避免崩溃（这是一台小机器）。

CAM原点是根据加工过程的需要而定的。我没有限位开关，因此无法将主轴运行到硬停止位置。如果我的想法不值得付出努力，那也没关系。

正如我所说，我没有限位开关。通过“硬停止”，我的意思是工作台真的碰到了机器的硬部分，然后东西就散开了。我很欣赏家庭机器很有用，我只是没有它。同样，如果我的想法不值得付出努力，那也没关系。我并不是真的在寻找解决方法。

请停下。

许多使用 GRBL 的人没有限位开关，也没有兴趣计算工作坐标。那没问题。

@dastultz你是对的，我误解了你的建议。此建议之前已提出，但特别针对 Z 轴（即显示安全高度和切割深度）。似乎它对某些人有用。

我怀疑我能否很快实现这一点。来自的建议@jahnj0584可能是短期解决方案的最佳选择。如果您在右/左边缘附近右键单击，它会告诉您鼠标的 X/Y 坐标，希望这足以让您大致了解您的零件是否适合机器。

如果您对应该如何完成有任何想法，请将它们张贴在这里，也许我会自己尝试一下。

@dastultz如果您知道如何使用 Java 并想试一试，可视化工具有一个用于这些扩展的插件系统。查看SizeDisplay.java显示尺寸的部分。可能会有一个新的“来自原点的维度”标志，可以在当前行为和建议行为之间切换。

伟大的。我已经在本地构建了它，并且已经对 UI 进行了一些调整。不过，我以前从未发出过拉取请求。也许我会从一些简单的练习开始。

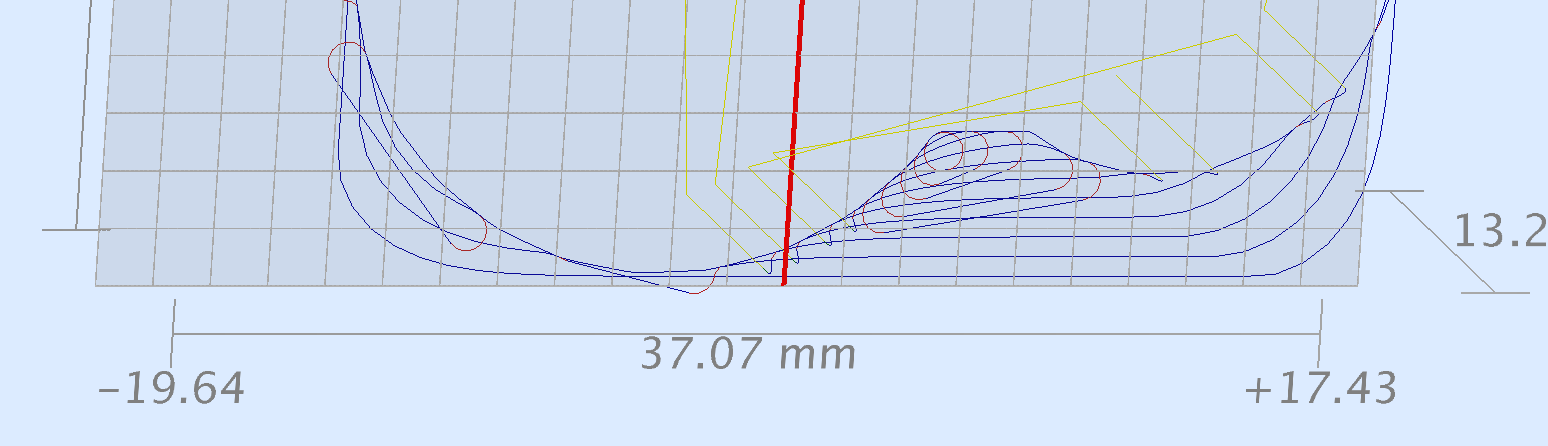

您好，想知道您对此有何看法。

• 新价值观的地位好吗？它们应该位于 X 尺寸线的左侧/右侧（“外部”）还是正好位于延长线下方？
• 没有单位可以吗？主维度有单位就够了吗？
• 我试图从原点暗示主轴的“极端位置”。
• 这应该是一个可配置的选项，作为 Will 建议的当前大小的替代方案，除了我已经说明的当前大小，还是如图所示但不可配置？

@dastultz新数字的位置和缺少单位对我来说看起来不错。我不认为这需要一个标志，我们可以启用它

嗨 newbi 在这里，
这个关于可视化
器加载 gcode 以允许慢跑工作的讨论的附加信息
单击 x+ 按钮黄色工具锥按预期向右移动但然后快速返回工作零
单击 y+ 工具锥移开（再次按预期）和快速回到工作零
改变左/右的轴颜色（通常是 X）改变 Y 的颜色（默认蓝色）在工具/选项/ugs/visualizer
改变前/后的轴颜色（通常是 Y）改变 X（默认红色）

我使用 Rhino3d cad 已有 20 多年 Fusion360 3 年，并涉足许多其他 cad 的
linuxcnc，它们都遵守右手法则的轴排列和颜色 x-red、y-green、z-blue。
我在谷歌上看的越多，我自己和其他人就越容易感到困惑。我和我相信很多其他人会喜欢 UGS 中的这个标准
