@BruceyZG |
|

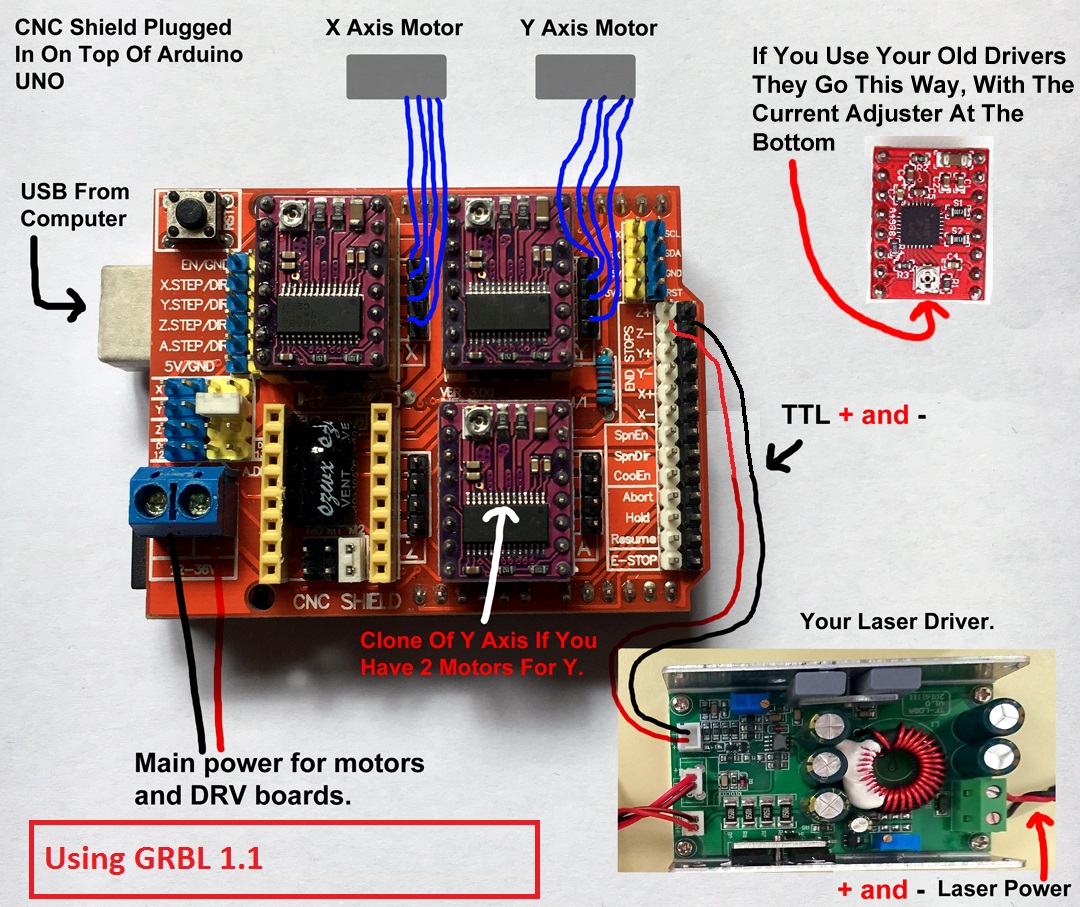

看起来您的设置无法执行灰度，因为激光驱动板（绿色）上的 TTL 未通过 EleksMaker Mana SE 控制器板连接到 Arduino（蓝色板）。 正如 BruceyZG 所说，一个 Arduino UNO R3（我会选择一个真正的，没有 USB 驱动程序问题），还有插入式芯片版本，而不是表面贴装版本，如果你损坏了 Arduino，你只需要购买一个新的芯片而不是新的 Arduino。 Protoneer CNC Shield（最新版本 3.51）和 2 个 DRV8825 是一个不错的选择，尽管您仍然可以使用 Eleksmana 板上的 2 个红色小电机驱动板，而不是购买新的 DRV。 如果您从 Ebay 购买 Protoneer 防护罩，您必须自己组装，焊接大量小引脚，或者您可以从他们的其他供应商处获得一个完全组装好的https://www.elecrow.com/arduino-cnc-shield-v3 -51-grbl-v0-9-compatible-uses-pololu-drivers.html 它说它与 GRBL 0.9 兼容，但它也与 GRBL 1.1 兼容 查看他们的网站论坛以获取更多信息和帮助。 |
|
|
一两年前，我从中国买了一个 noname 激光雕刻机套件。硬件非常好，但控制器板是廉价的 EleksMaker 克隆版。它有点工作，但一直有问题。现在它几乎完全失败了；我什至无法在不将其从其余部分中拉出的情况下将新固件闪存到 Arduino 上，因此我决定购买一块全新的电路板。但是我不想盲目地购买第一个看起来足够好的，而是想征求你的意见。

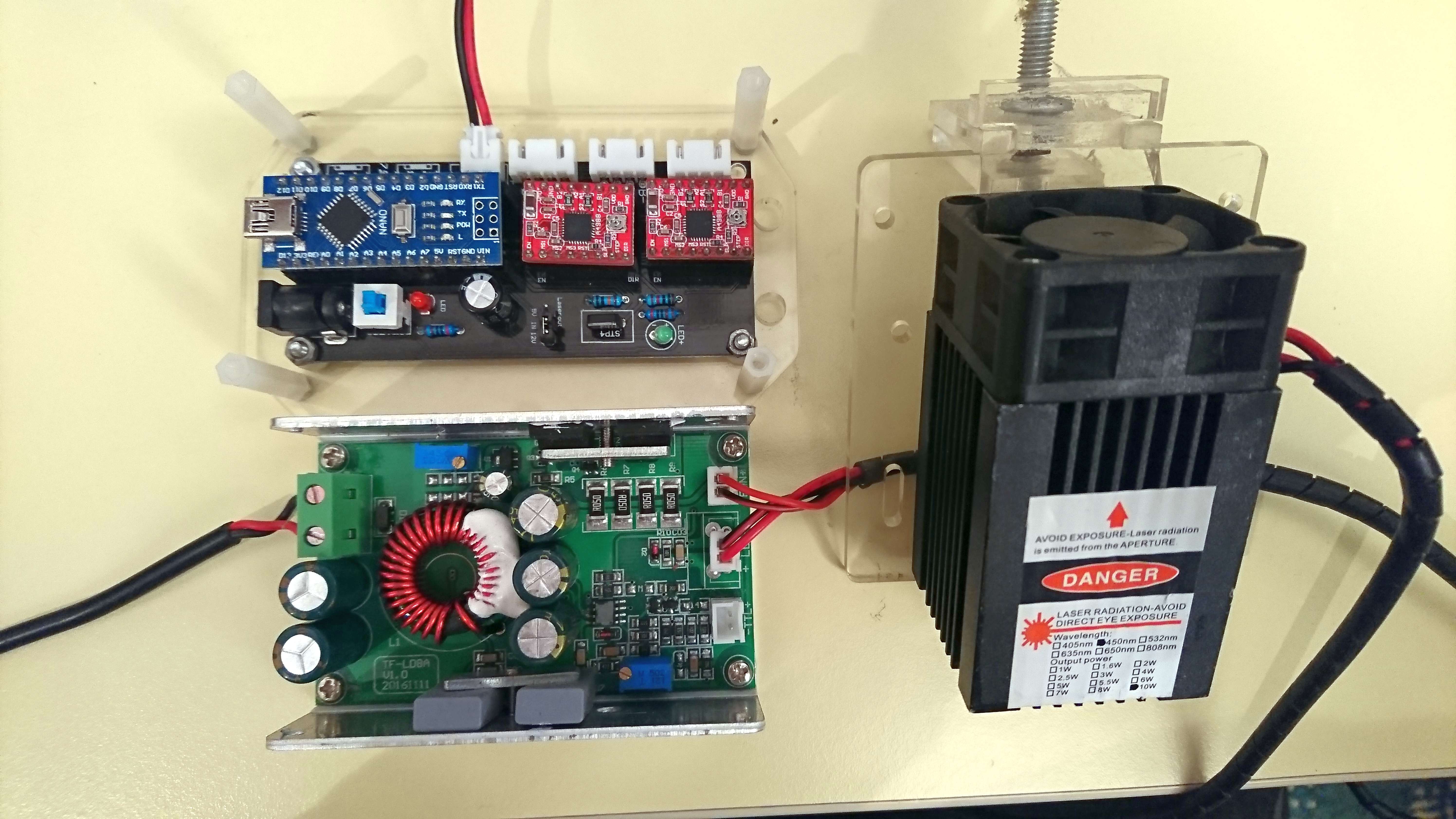

这是旧的设置：
请注意绿板（我不知道该怎么称呼它）是如何仅通过 2 根电线连接到控制器的。所有较新的类似电路板（EleksMaker Mana SE 等）都有 3 针布局（12V/GND/PWM），而我的只有 +/-
电路板右侧的 2 对电线连接到激光和扇子。还要注意激光和风扇线下方的第三个连接器，上面写着 TTL。
为了让它尽可能短，我的目标是：
希望大家能给我一些好的建议！如果我需要购买不止一块电路板并将旧的扔掉，那也可以。如果您需要更多数据/照片，请告诉我。
干杯，布鲁斯
