Gyday 伙计们
是这个论坛的新手,有一个 EleksMaker Manna 板并使用 LaserGRBL 控制器,多么简单的程序。好吧,我在 LG press go 上设置了作业的大小,然后作业出来了一半大小,出了什么问题。是所谓的 跳线在错误的地方还是什么??踩?试图理解,
请用简单的语言解释,因为我 78 岁,并且喜欢这个东西!
劳埃德

是什么导致工作规模减半? #628
所有者

LaserGRBL 只知道以毫米为单位的测量值,并且在通过 G 代码向雕刻师发送数据时以毫米为单位。

名为“grbl”的软件在控制板上名为“atmega328”的芯片内运行。
该软件负责将毫米转换为电机脉冲/命令,因此这是从毫米转换为电机步数的点。

所以grbl需要知道“一毫米对应多少步”。
这是通过配置 grbl 变量 $100、$101 和 $102 来完成的

@StuartB4已经做了一个很好的指南和电子表格来计算正确的值。
你可以在这里找到它:#589

是什么导致工作规模减半? #628
所有者

mm 的确切步进数是电机步进角、齿轮/皮带轮和皮带比以及电机驱动器微步跳线设置之间的计算结果。

微步进可以提高硬件的分辨率,因为它可以驱动电机的一半/四分之一/八分之一或更小的角度,而不是它自己的自然步进角。微步是通过硬件更改控制板上的一些跳线来配置的,并且会导致 100 美元等的不同值。

可以在这里找到不错的计算器:https ://blog.prusaprinters.org/calculator/

是什么导致工作规模减半? #628

谢谢 Arkypita
,我似乎在写入路径上,但是如何调整 GRBL 中的设置?
我的 CNC 路由器(我做标志)有类似的问题,它做同样的事情小了 50%,学会了调整尺寸以适应,工作以某种方式完成?
我还看到我在这个任务中并不孤单?
劳埃德
附:你怎么在这个网站上张贴照片??

是什么导致工作规模减半? #628

嗨 Lloyd1941。
要更改 GRBL 中的设置,您需要启动 LaserGRBL 并单击连接。
转到左上角的 Grbl 菜单。单击 GRBL 配置。
在列表中查找 100 美元、101 美元和 102 美元。
单击“值”框并编辑数字以匹配您
要用于机器的步数/毫米。
可以使用
Arkypita 第一条评论底部链接中的电子表格找到它们。
#589

输入正确的值后,单击窗口底部的写入按钮。
这会将您的设置保存在 GRBL 中。

是什么导致工作规模减半? #628

是什么导致工作规模减半? #628
斯图尔特B4 评论了 2019 年 4 月 27 日

要在此处添加图片,只需单击编辑窗口底部的文本
“通过拖放、选择或粘贴来附加文件”。
并选择你的照片。

是什么导致工作规模减半? #628

谢谢队友,
现在有你的电子表格。我打开配置文件发现 $100-2-3 已经设置为 80。
所以我转到 Jogging 按钮并将其设置为 50mm。用尺子测量了慢跑,是25 毫米??
我在想是甘露板需要如何调整,跳线?在驱动程序下?
劳埃德

是什么导致工作规模减半? #628

好的,你们好像失声了?
在检查新的 Mana 板时:Nano 下方是一个内置开关,在它出现时设置为关闭。打开它,我们将 Nano 烧到很多伏特。驱动程序下没有跳线。那么这个简单问题的答案是什么??

是什么导致工作规模减半? #628
斯图尔特B4 评论了 2019 年 4 月 29 日

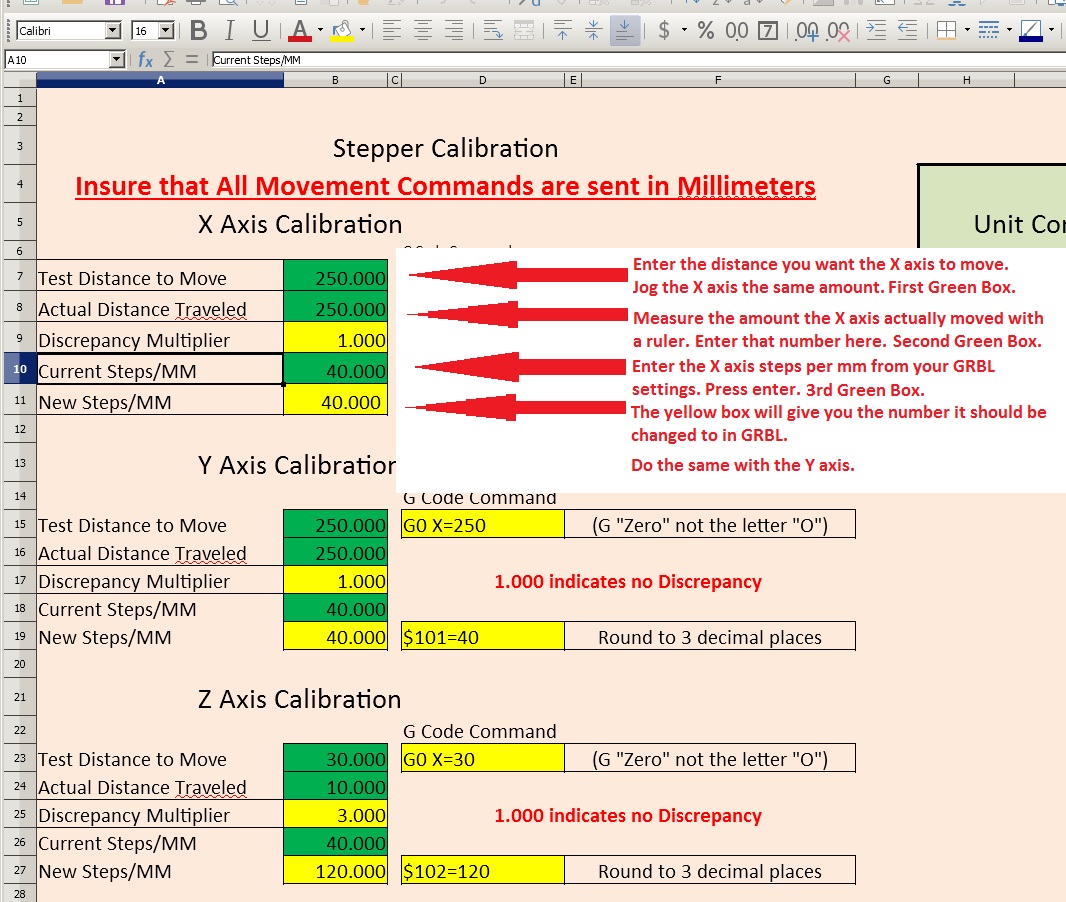

你看到我贴的这张照片了吗,告诉你具体怎么做。
输入您要移动的距离。(以 25 mm 为例)第一个绿色框,按回车键。
告诉您的机器慢跑 25 毫米。
测量实际行驶的距离。
在第二个绿色框中输入实际行驶距离。
在第三个绿色框中输入 grbl 配置设置中的步数/毫米,在您的情况下为 80。
按回车键,它将为您提供正确的数字以输入 grbl 配置设置。

是什么导致工作规模减半? #628

是什么导致工作规模减半? #628
作者
劳埃德1941 评论了 2019 年 4 月 29 日 通过电子邮件
是什么导致工作规模减半? #628
所有者

如果 100 美元是 80 并且雕刻仍然以 50% 的尺寸出现,只需将 100 美元设置为 160。

是什么导致工作规模减半? #628
作者
劳埃德1941 评论了 2019 年 4 月 29 日 通过电子邮件
是什么导致工作规模减半? #628

谢谢 Arkypita
,我按照你所说的从我的计算中将步进加倍了!80 到 160,有效吗??

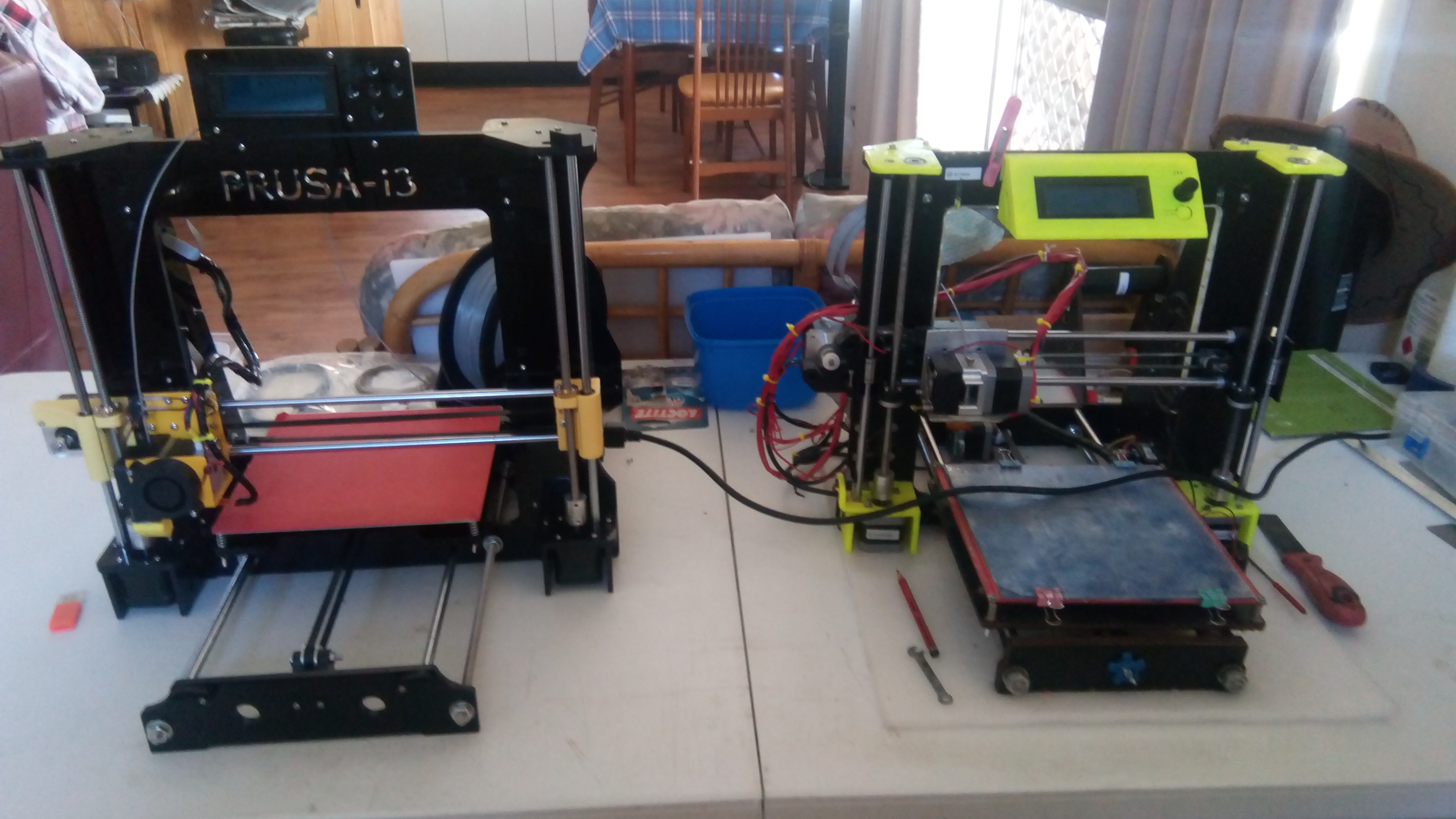

但令我担心的是所有这些计算图表等都不适用于我的机器,所以我仍然问为什么?这是发生了半码吗??我也有一个 cnc router home 构建了几个 构建它们的 3D 打印机。
