如果您将黄色/棕色 PWM 线正确连接到 Z+ 或 Z- 引脚，那么一切看起来都应该如此。
哪个 Z 引脚无关紧要，因为它们都在电路屏蔽层的下侧连接在一起。

我有时让我的电源全功率运行，然后意识到 PWM 线在 Z 针上的连接不好。

您还可以检查屏蔽层底部是否存在 Z 针连接不良以及黄色和棕色电线连接的位置。

我唯一能想到的另一件事是，对于某些激光驱动板，当 PWM 信号为 0v 时，您会获得全功率，而当它为 5v 时，它会关闭。这与通常的做法相反。但是在不知道激光器的制造商或供应商的情况下，很难判断那个激光器是否是那样的。

Laser 看起来像 Eleksmaker 替代激光器，但它们都使用相同的驱动器，因此无法找出那是什么激光器。

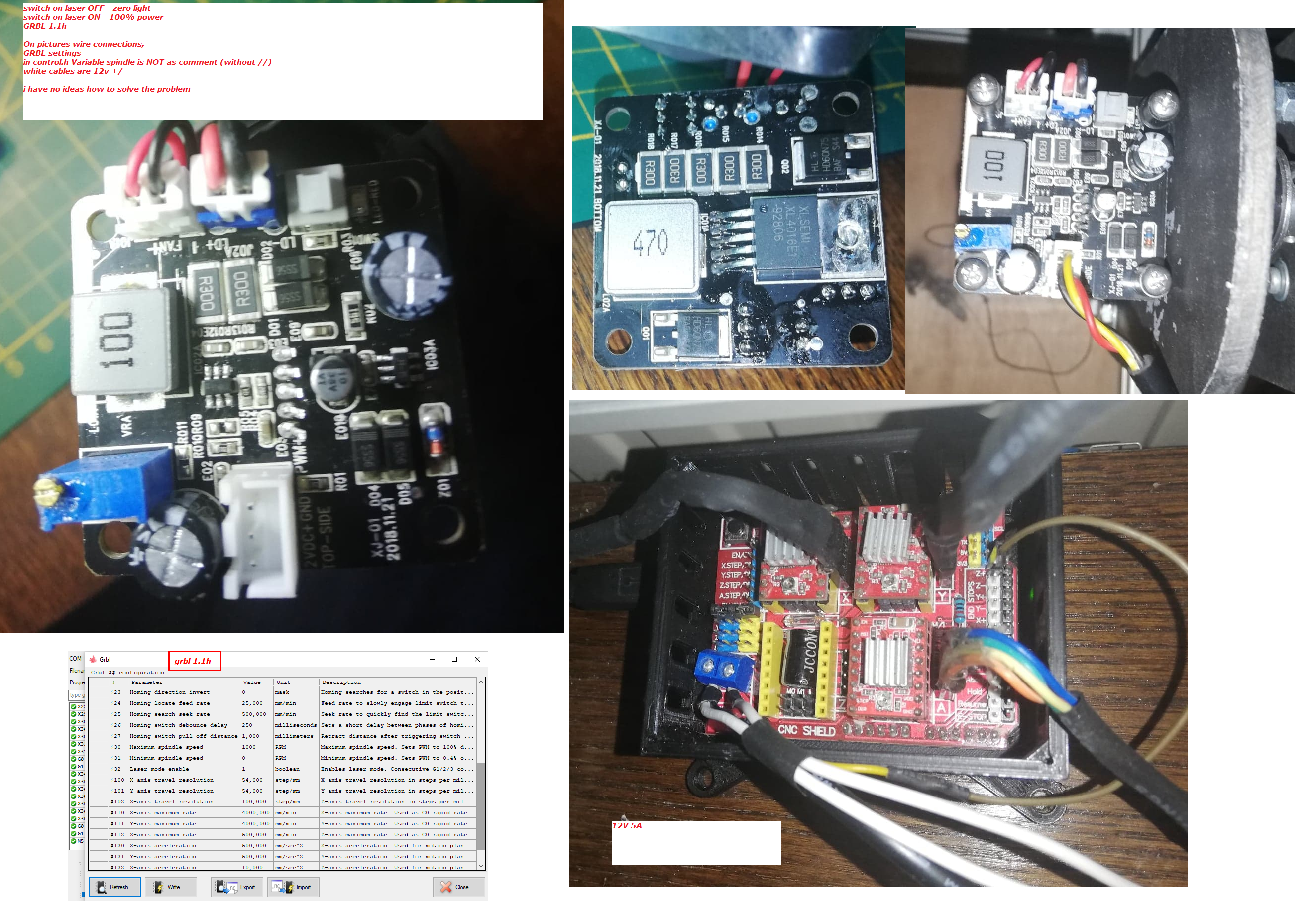

//arduino 板上的 D11 与 Z+ 之间的连接是正确的（通过万用表测试），我还发现//那个“棕色”针连接器已经死了（我会换成新的）。但它仍然没有改变情况//0V 给出 100% 的激光功率:(

当我焊接新的针式连接器时，激光器开始正常工作；）

//我正在考虑反转信号的方法。

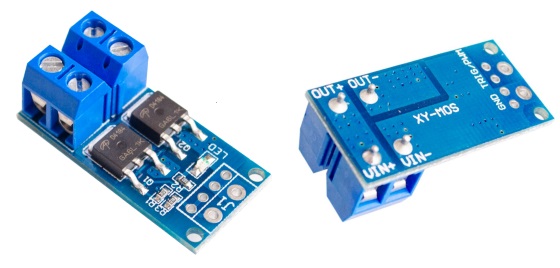

// 我的朋友建议我使用 Mosfet PWM 开关，但它不会那样工作（我认为）？

我会把这篇文章原封不动地留在这里，也许有人会需要它。
