spindle_control.cpp 错误，spindle_set_speed() #252

欧文达菲

请回答以下问题。

您使用的是什么版本的固件？
b7ee426

问题是否可重复？
是的

什么情况下会出现bug？

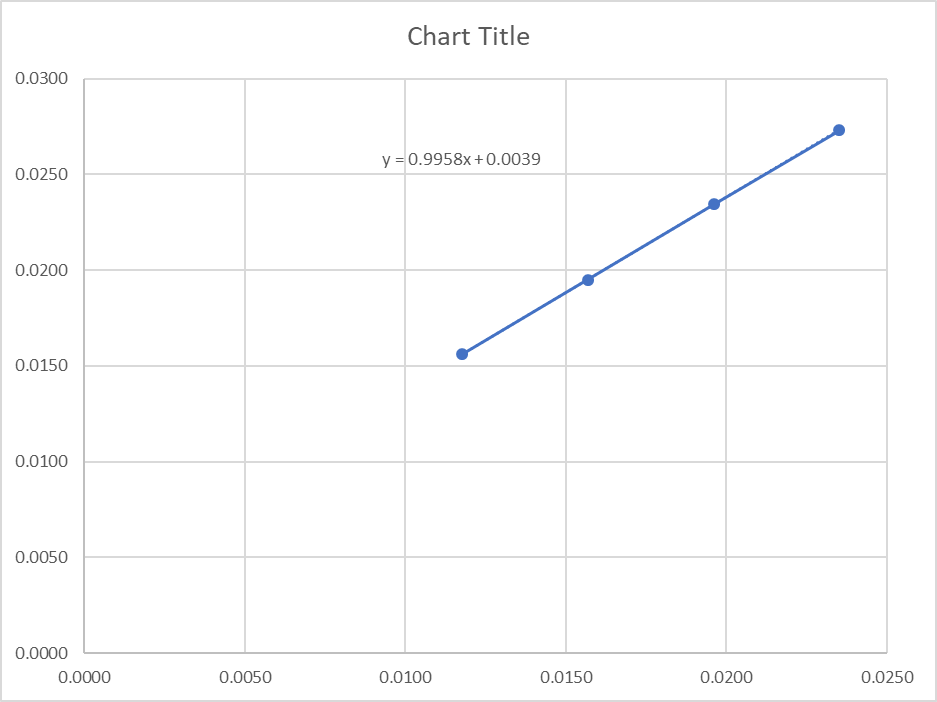

使用 INVERT_SPINDLE_PWM，测量占空比与请求占空比的特性存在截距误差。截距应为零。

以下更改解决了该问题，结果截获了 2e-5，这很好。

@@ -108,11 +108,12 @@ void spindle_set_speed(uint32_t pwm_value)
 		#else
 			if (pwm_value == 0) {
 				grbl_analogWrite(SPINDLE_PWM_CHANNEL, (1<<SPINDLE_PWM_BIT_PRECISION));
 			}
 			else {
-				grbl_analogWrite(SPINDLE_PWM_CHANNEL, (1<<SPINDLE_PWM_BIT_PRECISION) - pwm_value - 1);
+//od				grbl_analogWrite(SPINDLE_PWM_CHANNEL, (1<<SPINDLE_PWM_BIT_PRECISION) - pwm_value - 1);
+				grbl_analogWrite(SPINDLE_PWM_CHANNEL, (1<<SPINDLE_PWM_BIT_PRECISION) - pwm_value);
 			}
 		#endif

 	#endif

事实上，if 语句的另一个分支是多余的，可以简化代码。

培养

这样对吗？我无法阅读您的代码格式。

void spindle_set_speed(uint32_t pwm_value)
{
	#ifndef SPINDLE_PWM_PIN
		return;
	#else
		#ifndef SPINDLE_ENABLE_OFF_WITH_ZERO_SPEED
			spindle_set_enable(true);
		#else
			spindle_set_enable(pwm_value != 0);
		#endif

		#ifndef INVERT_SPINDLE_PWM
			grbl_analogWrite(SPINDLE_PWM_CHANNEL, pwm_value);
		#else
			if (pwm_value == 0) {
				grbl_analogWrite(SPINDLE_PWM_CHANNEL, (1<<SPINDLE_PWM_BIT_PRECISION));
			}
			else {
				grbl_analogWrite(SPINDLE_PWM_CHANNEL, (1<<SPINDLE_PWM_BIT_PRECISION) - pwm_value);
			}
		#endif

	#endif

}

欧文达菲

是的，但它简化为：

void spindle_set_speed(uint32_t pwm_value)
{
	#ifndef SPINDLE_PWM_PIN
		return;
	#else
		#ifndef SPINDLE_ENABLE_OFF_WITH_ZERO_SPEED
			spindle_set_enable(true);
		#else
			spindle_set_enable(pwm_value != 0);
		#endif

		#ifndef INVERT_SPINDLE_PWM
			grbl_analogWrite(SPINDLE_PWM_CHANNEL, pwm_value);
		#else
			grbl_analogWrite(SPINDLE_PWM_CHANNEL, (1<<SPINDLE_PWM_BIT_PRECISION) - pwm_value);
		#endif

	#endif

}

好的？

培养

好的

欧文达菲

很抱歉在测试中没有发现……我将这个小错误归因于分段近似。解决这个问题可以改善低端的校准。

再次感谢。

培养

合并到 master
