注释

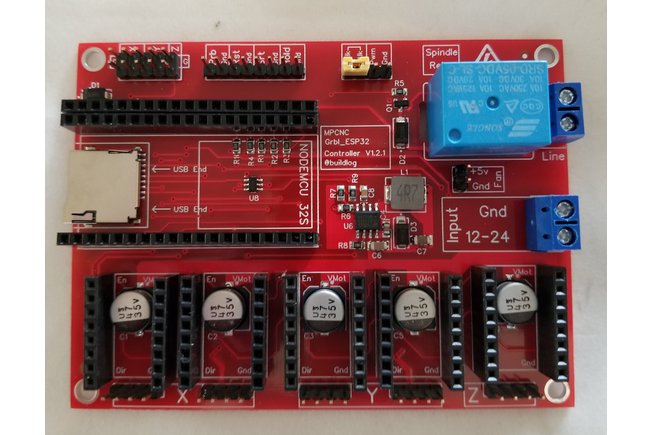

您可以使用此Grbl_ESP32 MPCNC CNC 控制器 Ver 1.2.1板。 该板专为MPCNC(仅 3 轴)设计。所以你可以为第 4 轴DIR 信号配置一个额外的步进引脚,这个板已经有5 个步进器的步进信号引脚。您可以修改引脚映射以支持第 4 轴。 |
所有者
您不能将 MPCNC 用于 4 轴。(2) X 轴和 (2) Y 轴共用一个方向销。他们不能向独立的方向移动。 您所说的 cpu 映射是针对此控制器的。我没有任何可供出售的东西,但你可以从源文件中构建你自己的。 |
嗨巴顿..我也对第 4 轴(A 轴)感兴趣。你能分享一个示例 cpu 映射文件吗?顺便说一句,如果可以的话,我不会使用存储卡引脚。我相信这样的例子对其他人也很有用。我注意到所有超过 3 个轴的示例都是针对业余爱好伺服器而不是步进器。 |
@bdring感谢指正。我从那以后就提到了 MPCNC板@aldanstar提到使用外部步进驱动器。 |
所有者

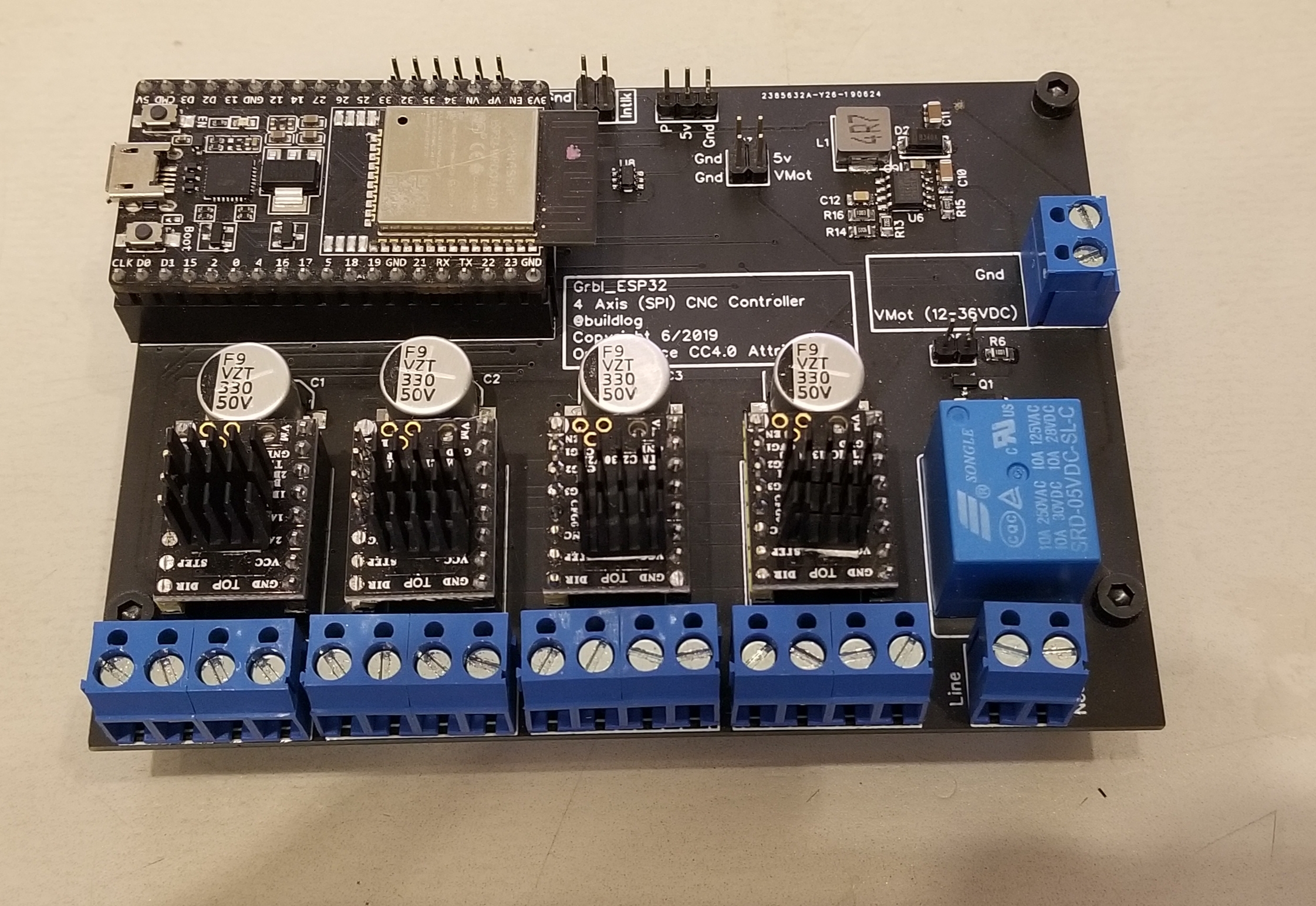

我也有这个设计。我不卖它,但文档在这里。我正在考虑卖掉一些。 它仅适用于 SPI 驱动程序,可以处理大型 TMC5160 驱动程序。 |
您好,
是否有用于 esp32 的 pcb 使用在最后一个固件中添加的 X、Y、A、B 引脚(在 cpumap 中定义的 x6)与外部驱动程序一起工作?如果正确,我们可以在哪里购买它用于自己的项目。
谢谢你的一切:)
