(0, 0) 是高度图的“参考点”。有解决此问题和类似问题的可能选项:
|
出于某种原因,当我按下 z 探测按钮时,我的机器就停止了并且没有响应。然后我必须重新设置、解锁并再次设置 z0、y0 和 z0。 无论如何,我设置了我的 CNC 文件以将电路板的中心设置为 x0 y0。这适用于这个项目。尽管它会非常有帮助,但如果您可以设置程序以便用户可以设置高度图参考点位置。我看到用户多年来一直在要求这个解决方案。我确定可以做一些事情。 感谢您的快速回复。 |

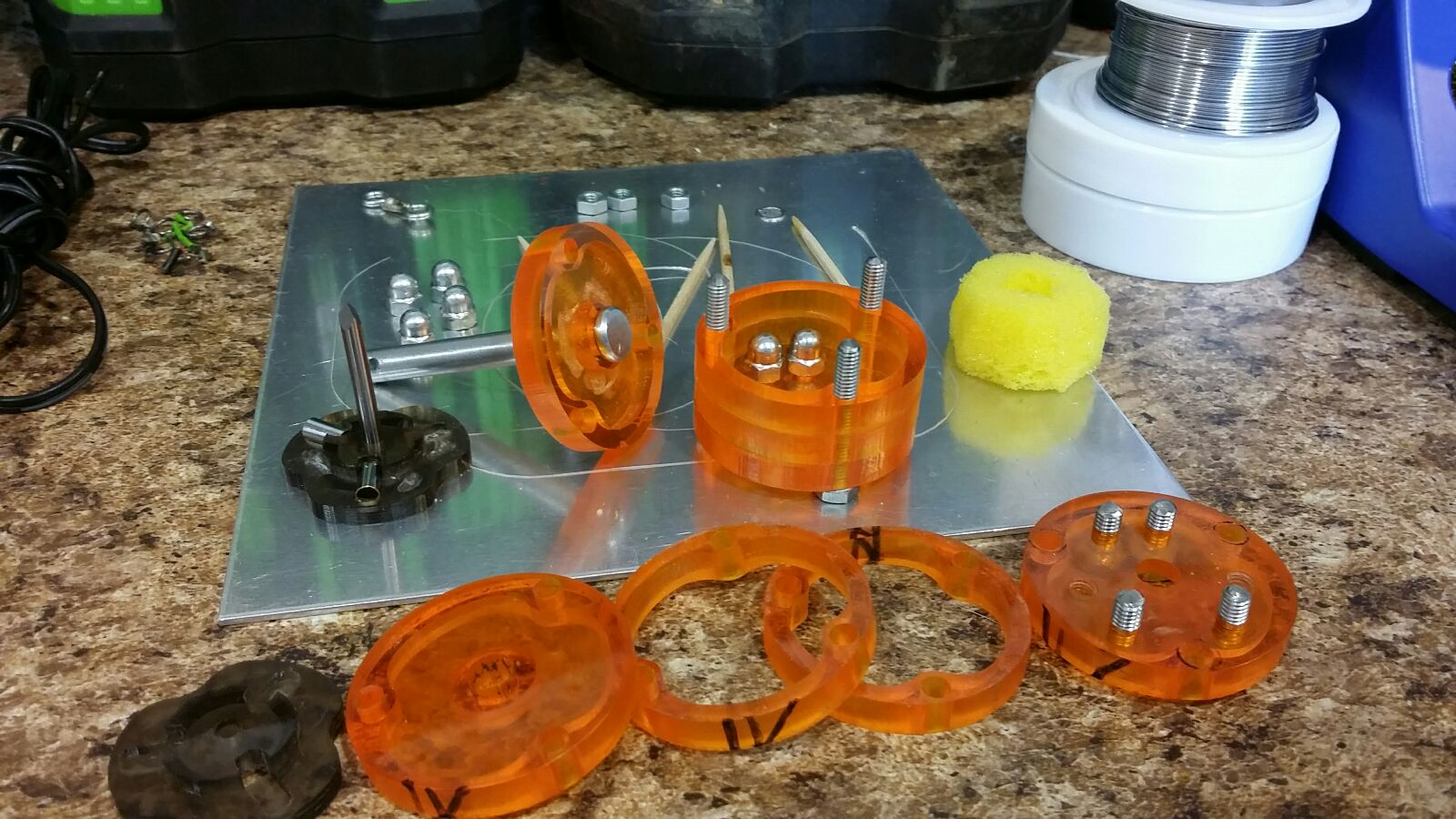

这听起来像是在您点击 Z 探针时已经触发了探针状态。换句话说,控制器已经在触摸/接触某物。如果我没有将探测的 Z 上限设置得足够高,并且工件上的高点导致探测器撞到它,然后当它试图探测它时,我会在高度映射时发生这种情况警报。 听起来你需要把你的 GRBL 的探针换成相反的。您的探头是常开式还是应该在接触时完成电路?GRBL 设置是 $6 探针引脚反转设置。看这里:https ://github.com/gnea/grbl/blob/master/doc/markdown/settings.md#6—-probe-pin-invert-boolean 我将反转探针引脚设置为“1”(即 $6=1),因为我使用的是常开式探针。但是,当我的接触式探针变得不可靠时,我真的很沮丧。它会开始随机地认为它正在接触,而不是由于内部触点之间一些糟糕的连接受到腐蚀,并且会导致相同的错误情况。发生这种情况时,我也必须将我的机器重置为零。但是我发现,如果我不止一次点击Reset,在解锁和重置机器之前,好像把我的机器归零了,我不用再设置了!这是一个巨大的解脱,因为当我的探测器开始出现问题时,它非常费力。点击重置一次 |
版本
电脑信息
描述错误
Candle 总是在 x0 y0 处开始探测高度图,不管我对地图边界说了什么。我正在铣削 pcb,这会导致问题,因为 x0 y0 是我 pcb 的边缘。探针通常会沿着 PCB 的拐角滑落而不会触发 z 值。我只对映射我设置的边界内的区域感兴趣,该区域比 Raw pcb 小一些。当铣削探针到达我之前设置的 z0 时,我尝试通过使用鳄鱼夹手动触发 Z 检测来进行补偿。我发现这会导致之后 PCB 上的铣削深度不准确。
也许在 x0 y0 处开始高度图然后移动以映射边界区域是程序的预期行为,尽管对我来说它只是产生了一个问题。
重现
重现行为的步骤:
预期行为
我希望高度图探测从边界区域的最低 X 点和最低 y 点开始。
