高度图 #585

推推 grbl 2年前 (2023-02-01) 202次浏览
关闭
kusacius 打开了这个问题 2022 年 12 月 3 日 · 3条评论
 Closed

heightmap#585

kusacius opened this issue on Dec 3, 2022 · 3 comments

注释

高度图 #585
库萨修斯 评论了 2022 年 12 月 3 日

版本

  • 蜡烛版本:1.2.9b

电脑信息

  • 操作系统:Windows 7

描述
检查“使用高度图”时的错误,g 代码被破坏。

重现
重现行为的步骤:

  1. 打开 g 代码“1_skyles.ngc”或“Panele4Test_viskas_be_borderio.ngc”
  2. 打开高度图文件“panele.map”
  3. 点击“使用高度图”
  4. 查看错误

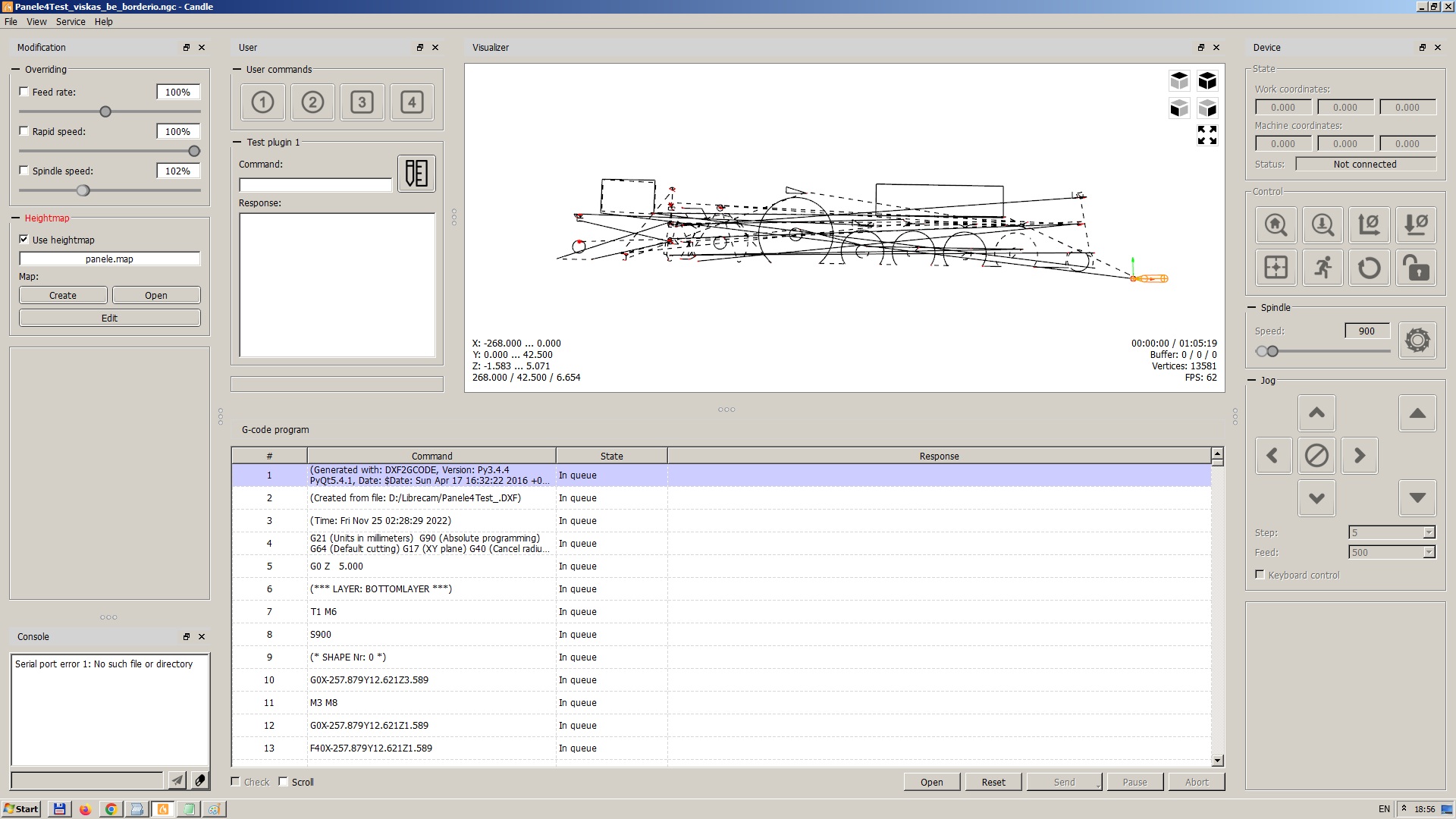

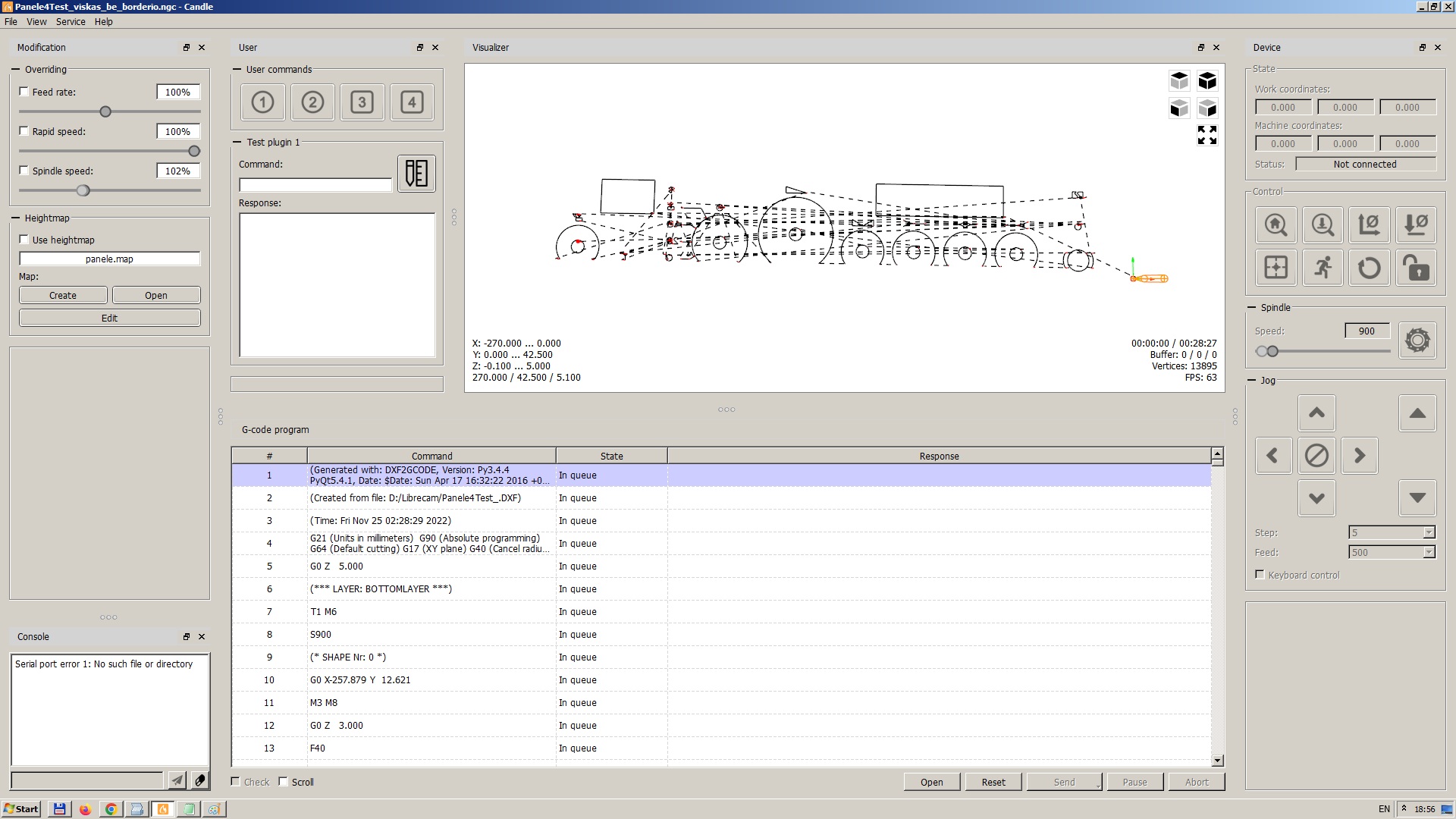

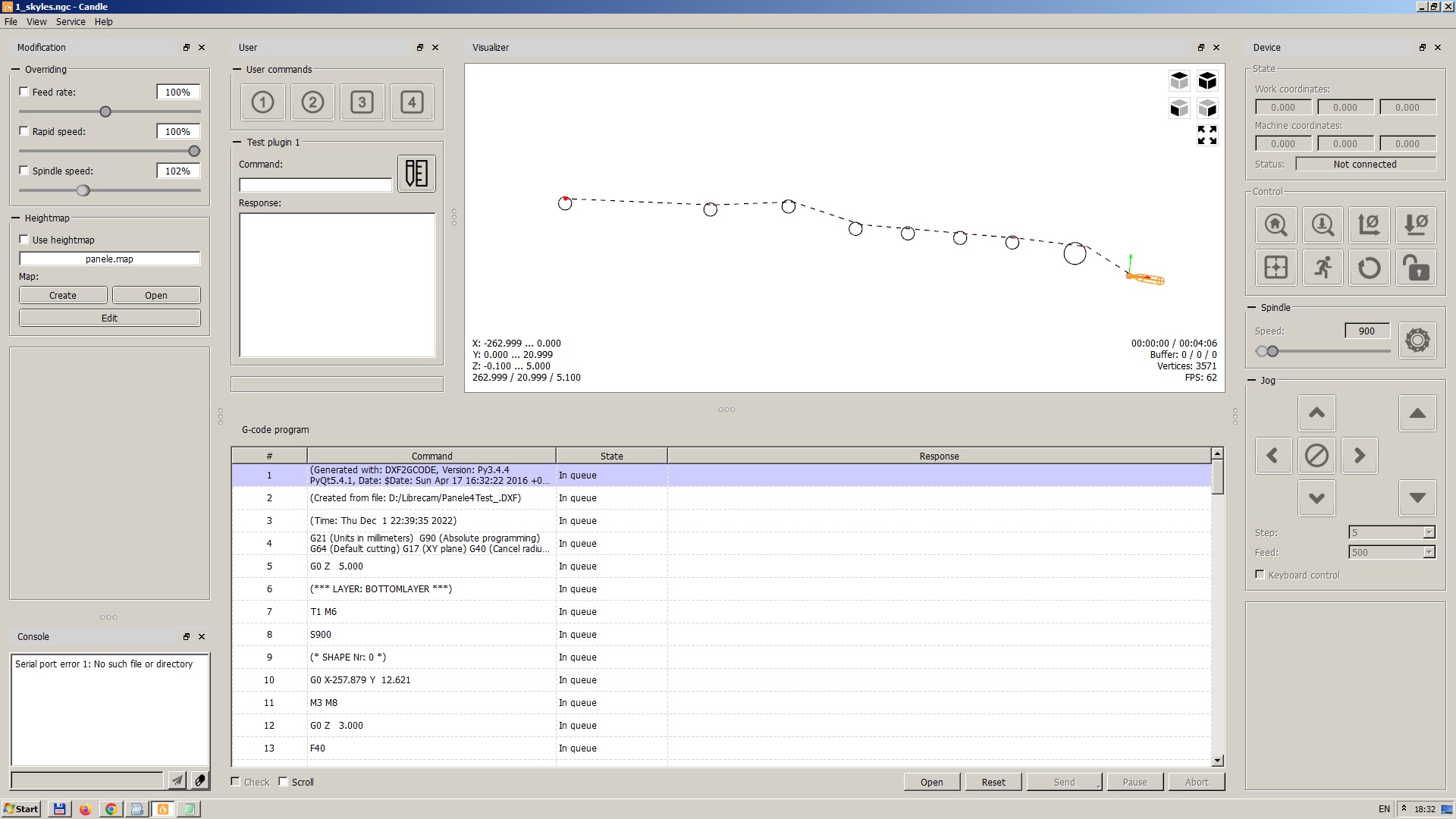

屏幕截图
如果适用,请添加屏幕截图以帮助解释您的问题。
高度图 #585
高度图 #585
高度图 #585
高度图 #585

示例文件
添加导致问题的 G 代码文件。
测试.zip

在相同的其他蜡烛版本上测试的 g 代码中的其他上下文
奇怪解释弧
,问题相同。
测试1.zip

高度图 #585
mar0x 评论了 2022 年 12 月 3 日

你好,

  1. 您能否分享高度图文件(在高度图“编辑模式”下,选择“文件”->“保存”);
  2. I’m unable to reproduce the issue with my heightmap on the Candle version I’m currently using: https://github.com/mar0x/Candle/releases/tag/v1.1.9 – please try;
高度图 #585
Author
kusacius commented 2022 年 12 月 3 日

test1.zip
thank you for quick response, and sorry for my english, i am from not existing ussr, and my russian is better.
i send wrong zip file
this one is right.
and i worked on my problem, and solved with correcting gcode syntax.
my gcode is generated from altium dxf file to gcode with dxf2gcode utility, i corrected converted gcode files, and attacihng them in next message.
i dont know, without heighmap these files are working. so syntax may be is normal. but i maked changes in these files, and they now is working with heigtmap

高度图 #585
Author
kusacius commented 2022 年 12 月 3 日

test2.zip
是我以前更改过的文件,现在可以使用了。
所以我不知道问题出在哪里,是在蜡烛高度图中还是在 dxf2gcode 语法中。
我解决了我的问题,但将来可能会有另一个人遇到这个问题。我不是专家,我是电子专家,但这个论坛有很多专家,可能是蜡烛高度图的错误,可能是 dxf2gcode 的错误….
你可以看到与 test1.zip 的区别(不工作with heightgmap) 文件和 test2.zip 更改(和工作)文件。
