您好
程序中有机器坐标 G53 G0 X-300 Y-180 代码移动。原位传感器位于工作台左下方，位于 X-301 和 Y-181 机器位置。

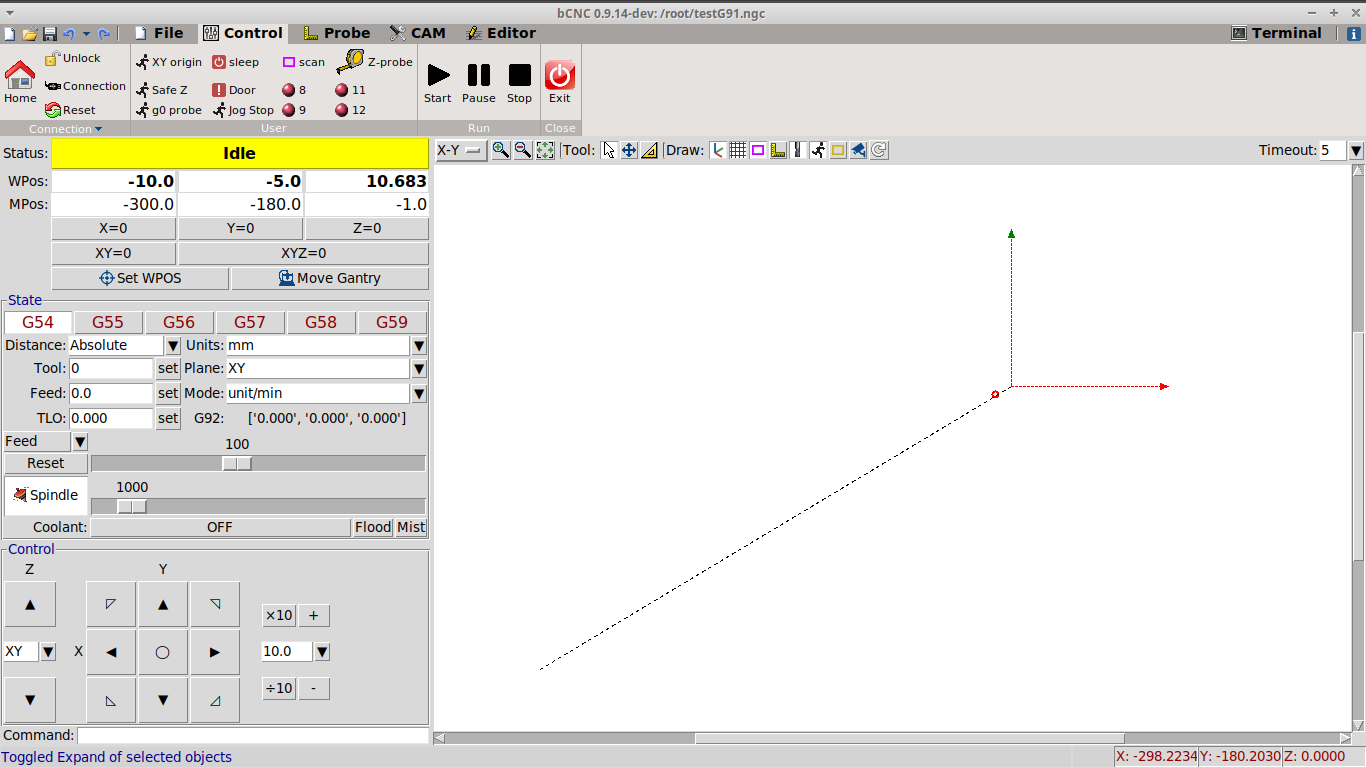

X-300 Y-180机器位置就是附图上红圈的位置，G54坐标下是X-10 Y-5，物理上在Z-probe sensor上，是我要开始和结束工作的安全位置.
程序按预期运行，但如您所见，无法预览。
预览似乎无法识别 G53 前缀，并且无法将路径绘制为 G54 或类似的。
该代码仅用于换刀测试，没关系，但我粘贴它是为了清楚：
M3S1000
G0X0Y0
G0Z0
M6T1
M6T2
M5
G53 G0 Z-1
G53 G0 X-300 Y-180
M30
控制器变量是：
$130 X 最大行程 [mm] 301.0
$131 Y 最大行程 [mm] 181.0
$132 Z 最大行程 [mm] 35.0
$140 X 归位牵引 [mm] 0.0
$141 Y 归位牵引 [mm] 0.0
$142 Z归位牵引 [mm] 0.0
问候
