它是什么控制器？附上照片。

每一个新版本的源代码和新的惊喜！

每个用户和我们一无所知的不同硬件设计。使测试基本上不可能。

Pen Laser TMC2208 让它听起来像定制硬件。

我怀疑有些引脚干扰了 SPI 电路。

我刚刚在“只有 esp32、OLED 和 SD 卡读卡器”的控制器上进行了测试。OLED属于“微型”品种。是一个没有连接Gecko驱动盒的GeckoBlaster，也没有安装旋钮，所以真的是“只有esp32，oled，sd卡”。

我将最新的 main 提取到我的 git 存储库中，拉取标签，并验证该版本的标签为 v3.6.3。然后我用

pio run -e wifi-oled-tiny -t upload

连接 FluidTerm 和

ok
$sd/list
[FILE: t.gc|SIZE:20]
[DIR:localfs]
[FILE:  gr3pos.flnc|SIZE:1434]
[FILE:  gr3_2k_20.flnc|SIZE:1236]
[FILE:  gr3.flnc|SIZE:1432]
[FILE:  gr3gecko.yaml|SIZE:925]
etc

我的内存卡也有问题。

 rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
 configsip: 0, SPIWP:0xee
 clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
 mode:DIO, clock div:1
 load:0x3fff0030,len:1184
 load:0x40078000,len:12812
 load:0x40080400,len:3032
 entry 0x400805e4

 [MSG:INFO: FluidNC v3.6.3]
 [MSG:INFO: Compiled with ESP32 SDK:v4.4.1-1-gb8050b365e]
 [MSG:INFO: Local filesystem type is spiffs]
 [MSG:INFO: Configuration file:config3ax.yaml]
 [MSG:DBG: Running after-parse tasks]
 [MSG:DBG: Checking configuration]
 [MSG:INFO: Machine ESP32 Dev Controller V4]
 [MSG:INFO: Board ESP32 Dev Controller V4]
 [MSG:INFO: SPI SCK:gpio.18 MOSI:gpio.23 MISO:gpio.19]
 [MSG:INFO: SD Card cs_pin:gpio.5 detect:NO_PIN]
 .........................................................................................................
 Grbl 3.6 [FluidNC v3.6.3 (wifi) '$' for help]
 [MSG:ERR: mount_to_vfs failed code 0xffffffff]

我没用板子，ESP32是直接接SD卡的。

@DEST1981请不要劫持这个问题。开始你自己的。

@sotchrys– 我们仍在等待所要求的信息 –@bdring请求照片，启动消息框包含配置文件，而不是启动消息。可以通过发送 $SS 来获取启动消息。另一件需要了解的事情是您使用的 SD 卡的大小和格式。

你可能会遇到问题，解决方案与内存 MICRO SD 适配。

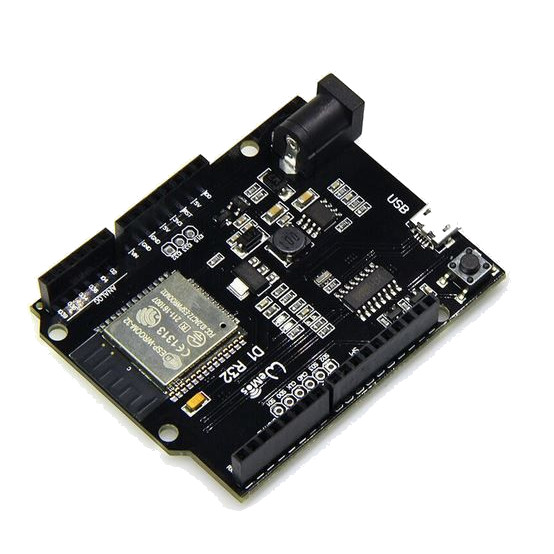

EL controlador que estoy usando es una Placa de desarrollo ESP32 Wemos/Espduino

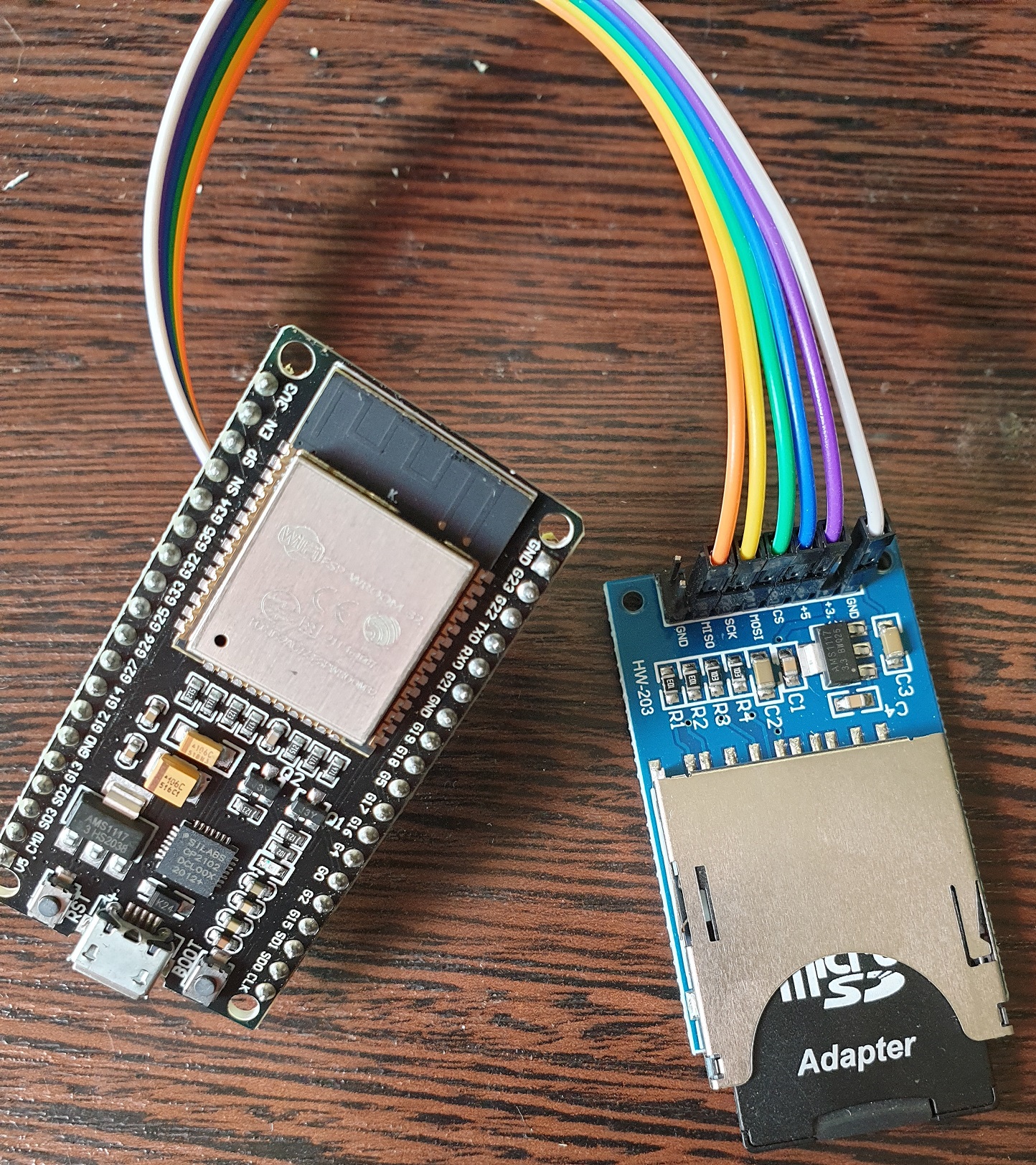

El módulo con el que tuve este problema es el siguiente。

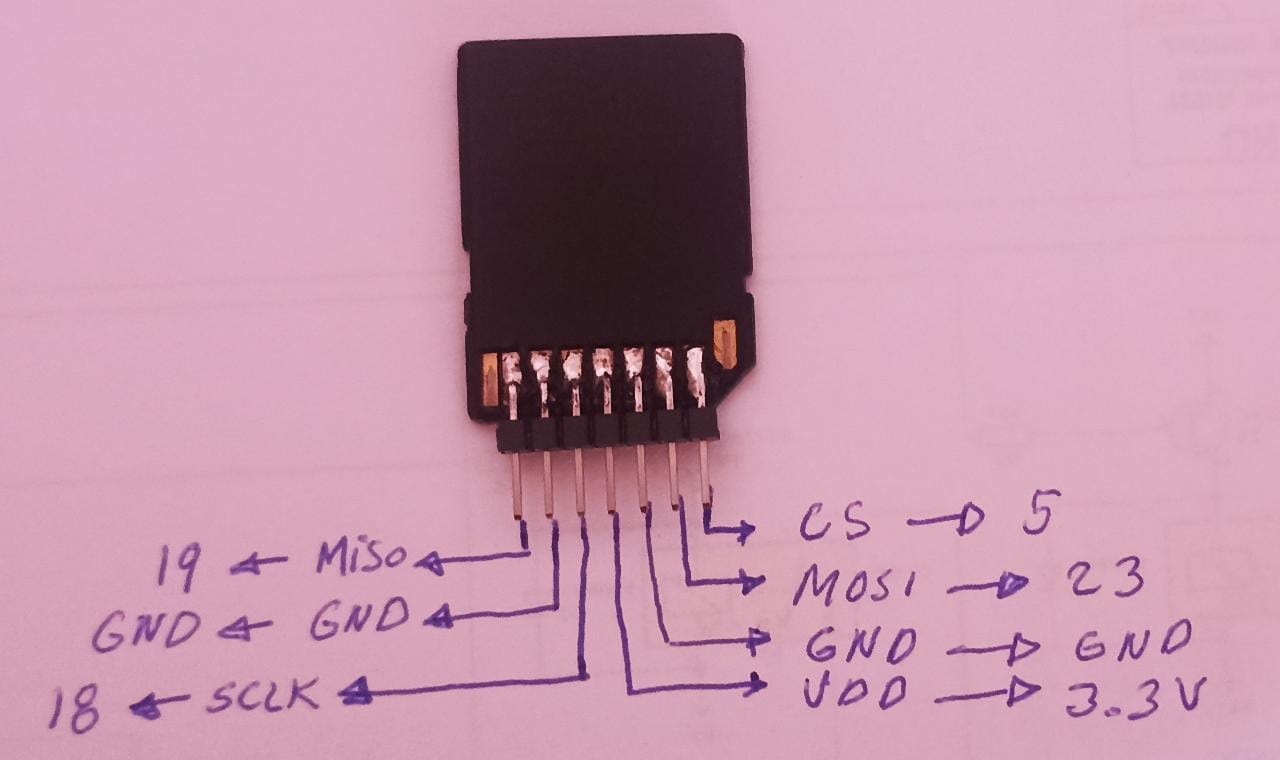

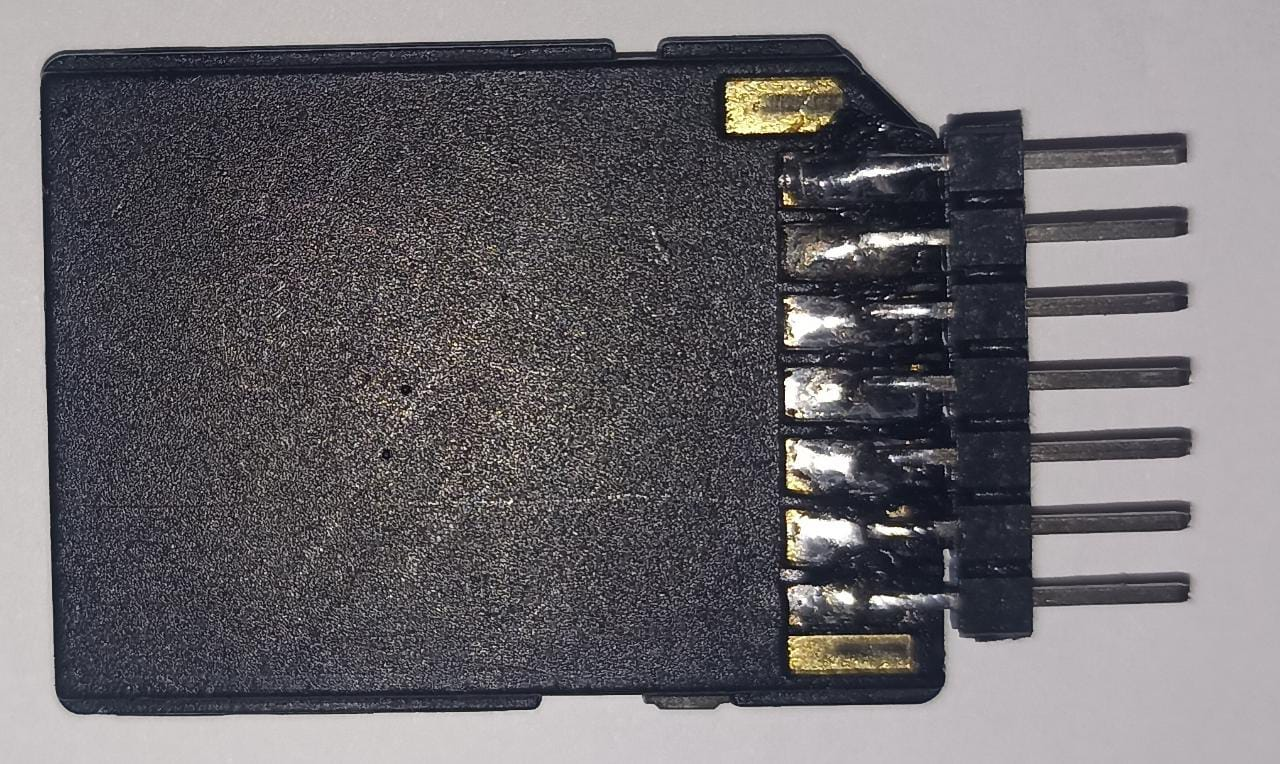

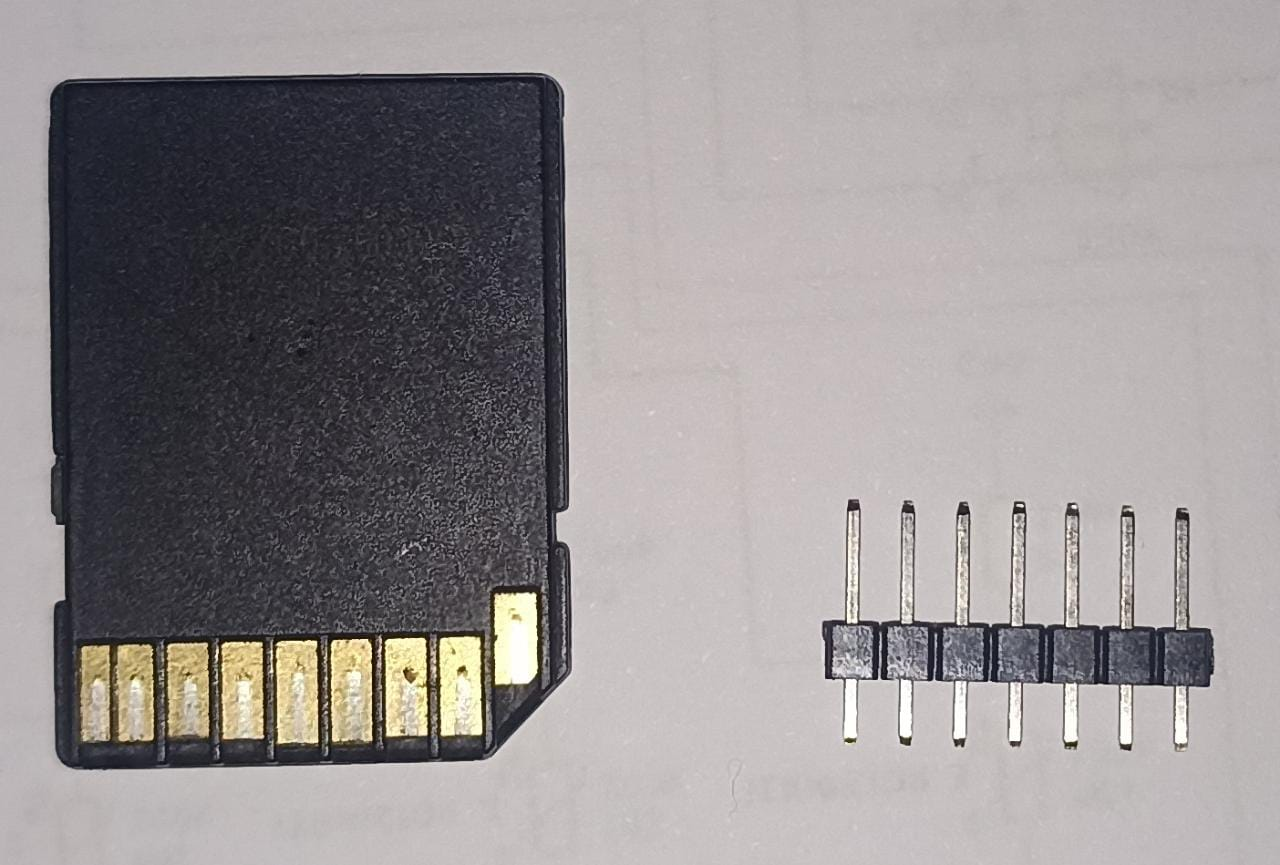

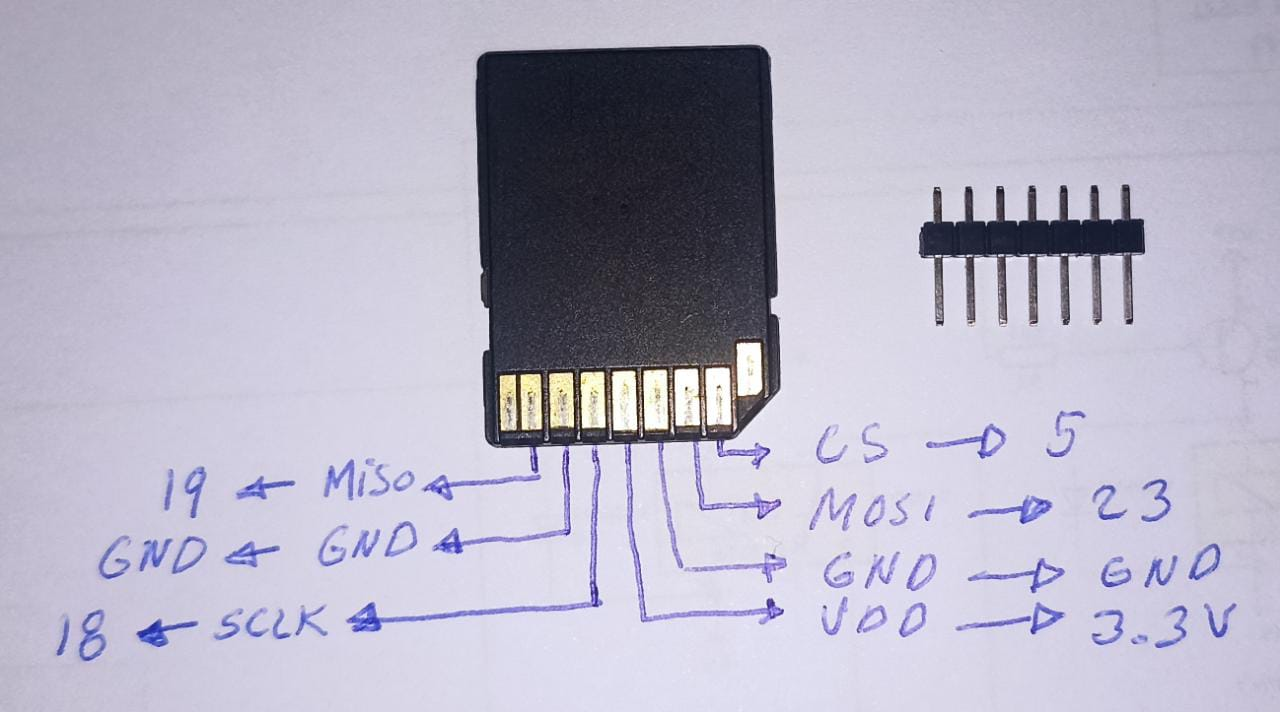

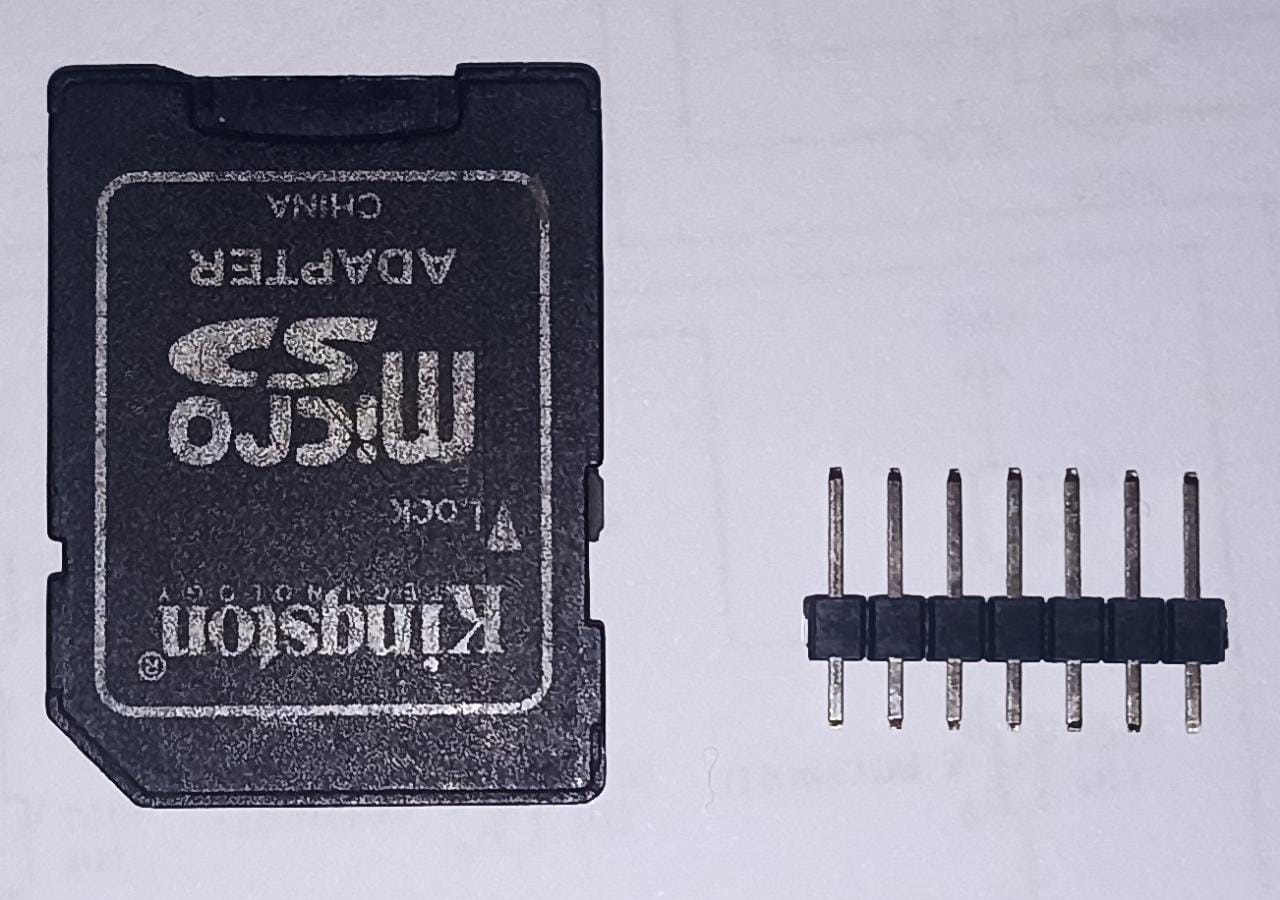

Para solucionar el problema se necesita de un adaptador de memorias MicroSD y unos pines que iran soldados。 Una vez soldados los pines me quedaron asi。 El cableado para el controlador es el siguiente。Les pido encarecidamente que tengan cuidado al momento de alimentar la memoria Micro SD para funcionar solo necesita 3.3v。连接一个 5V 内存 MicroSD 数据。 Los conectores de los costados del adapatador no se usan。

Esa es mi configuración。

名称：“ESP32”
板：“Wemos_CNCshield”
元：“KyS CNC”

步进：
引擎：RMT
idle_ms：250
dir_delay_us：1
pulse_us：2
disable_delay_us：0

轴：
shared_stepper_disable_pin：NO_PIN

x:
steps_per_mm: 40.650
max_rate_mm_per_min: 400
acceleration_mm_per_sec2: 2
max_travel_mm: 100
homing:
cycle: 2
mpos_mm: -3.000
feed_mm_per_min: 400
positive_direction: false

motor0:
  limit_all_pin: gpio.36:low
  hard_limits: false
  pulloff_mm: 3.000
  stepstick:
    direction_pin: gpio.16
    step_pin: gpio.26

y:
steps_per_mm: 40.650
max_rate_mm_per_min: 400
acceleration_mm_per_sec2: 2
max_travel_mm: 100
homing:
cycle: 2
mpos_mm: -3
feed_mm_per_min: 400
positive_direction: false

motor0:
  limit_all_pin: gpio.34:low
  hard_limits: false
  pulloff_mm: 3
  stepstick:
    direction_pin: gpio.27
    step_pin: gpio.25

motor1:
  limit_all_pin: gpio.39:low
  hard_limits: false
  pulloff_mm: 3
  stepstick:
    direction_pin: gpio.32
    step_pin: gpio.33

z:
steps_per_mm: 40.650
max_rate_mm_per_min: 400
acceleration_mm_per_sec2: 2
max_travel_mm: 10
homing:
cycle: 1
mpos_mm: 3
feed_mm_per_min: 400
positive_direction: true

motor0:
  limit_all_pin: gpio.35:low
  hard_limits: false
  pulloff_mm: 3
  stepstick:
    direction_pin: gpio.14
    step_pin: gpio.17

spi:
miso_pin: gpio.19
mosi_pin: gpio.23
sck_pin: gpio.18

sdcard:
cs_pin: gpio.5
card_detect_pin: NO_PIN

冷却剂：
flood_pin：gpio.15

探头：
引脚：gpio.13:low:pu

user_outputs:
digital0_pin: gpio.12

PWM:
pwm_hz: 5000
output_pin: gpio.2
enable_pin: gpio.4
disable_with_s0: false
s0_with_disable: true
speed_map: 0=0% 10000=100%

Espero les sirva, saludos amigos

@Kenedy-Hanes那很聪明。感谢您与我们分享。

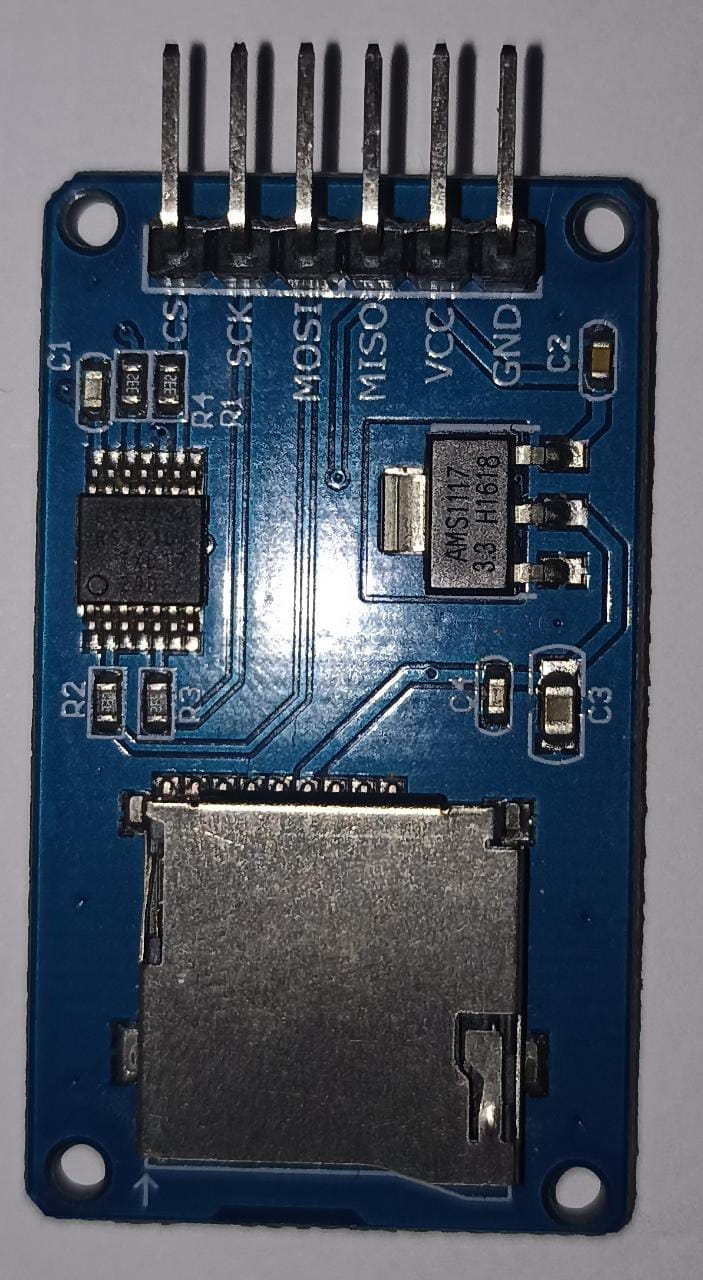

在 3.6.1 版本之后，任何可在 5 伏电压下工作的外部卡都无法工作。解决方案是，如果您有此卡，请通过将输入与输出短路来进行此修改。我用 2 个引脚和一个跳线完成了它，或者购买了一个没有任何电子元件的简单卡，只是为了在 3.3 伏电压下运行电源。
我都试过了，它们工作得很好。

после версии 3.6.1 не работает любая внешня карта, работающая с 5 вольтами。Решение: если у вас есть эта карта, сделайте эту модификацию, замкнув вход с выходом。前©启2公斤2月2m. Япопробовалоба，иониотличноработают。

sd_mod.mp4

视频不工作。
如何连接

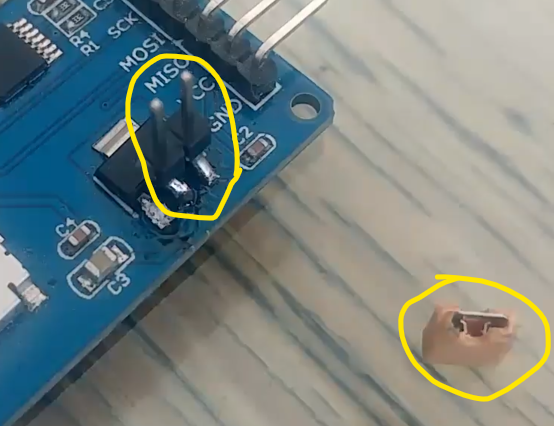

如图所示添加一个跳线，或者只是在两个引脚上放置一团焊料。

如图所示添加一个跳线，或者只是在两个引脚上放置一团焊料。

没用

你只需要自己调试它，除非其他用户愿意帮助你。开发人员没有时间调试自定义硬件。

после версии 3.6.1 не работает любая внешня карта, работающая с 5 вольтами。Решение: если у вас есть эта карта, сделайте эту модификацию, замкнув вход с выходом。前©启2公斤2月2m. Япопробовалоба，иониотличноработают。
sd_mod.mp4

视频不工作。如何连接

Руслан, с преобразователем уровня работать не будет, многоногая микросхемка。То что там замыкают это линейный регулятор напряжения, от него не холодно не жарко。Можете его не трогать，если подключаете модуль 5ти вольтам。Если используете 3 вольта от ESP, тогда его лучше из схемы исключить。
Я бы просто перемычек напаял от разъема прямо картоприёмнику。По взрослому, надо либо другой модуль, без преобразователя, либо убрать из схемы преобразователь.
А еще попробуйте другую карту памяти。Уменябылапроблемаскартой2гб。Взял на 16 и о чудо всё завелось。Причем на старых прошивках содержимое отображалось корректно, но запись приводила к ошибкам。

http://wiki.fluidnc.com/en/config/sd_card#supported-sd-cards

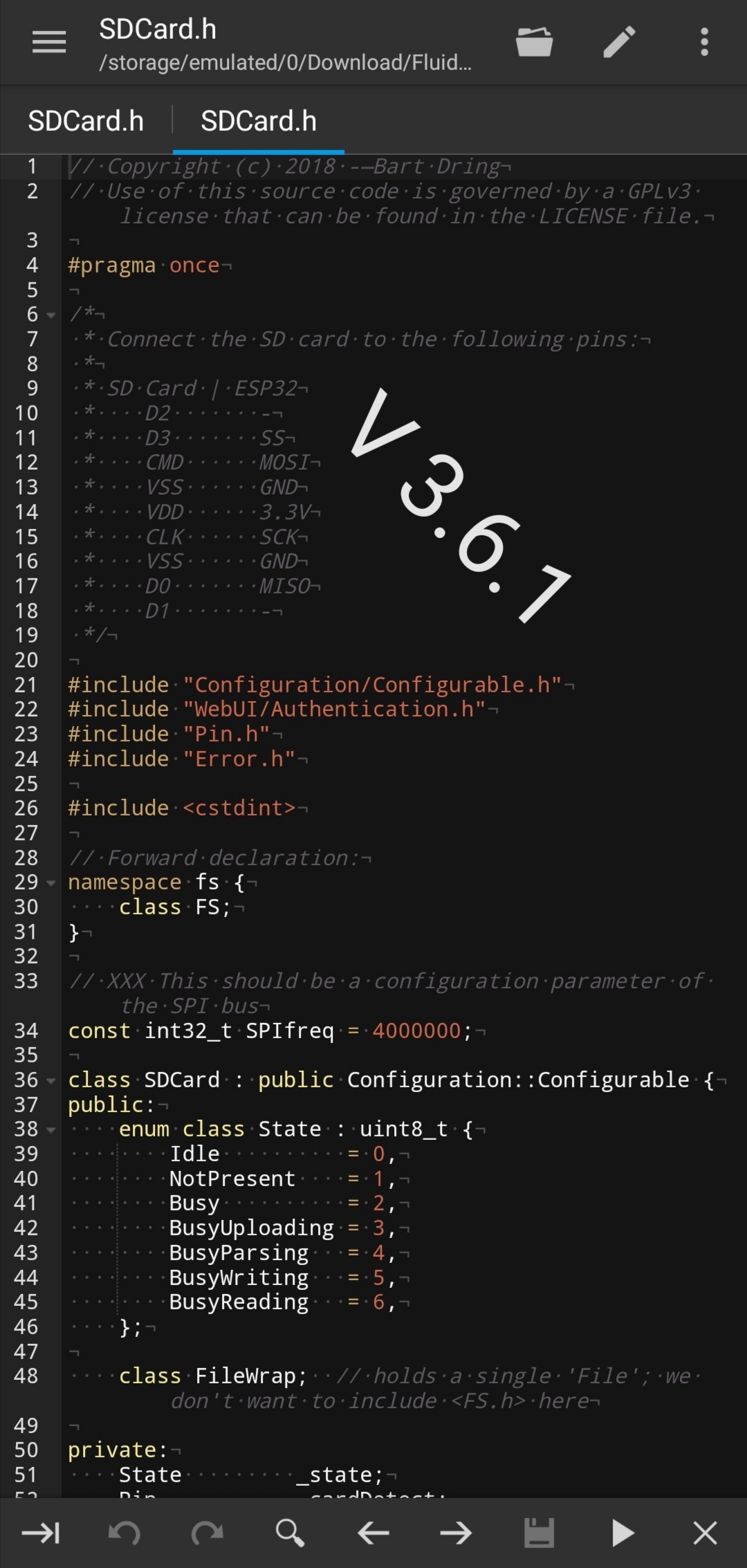

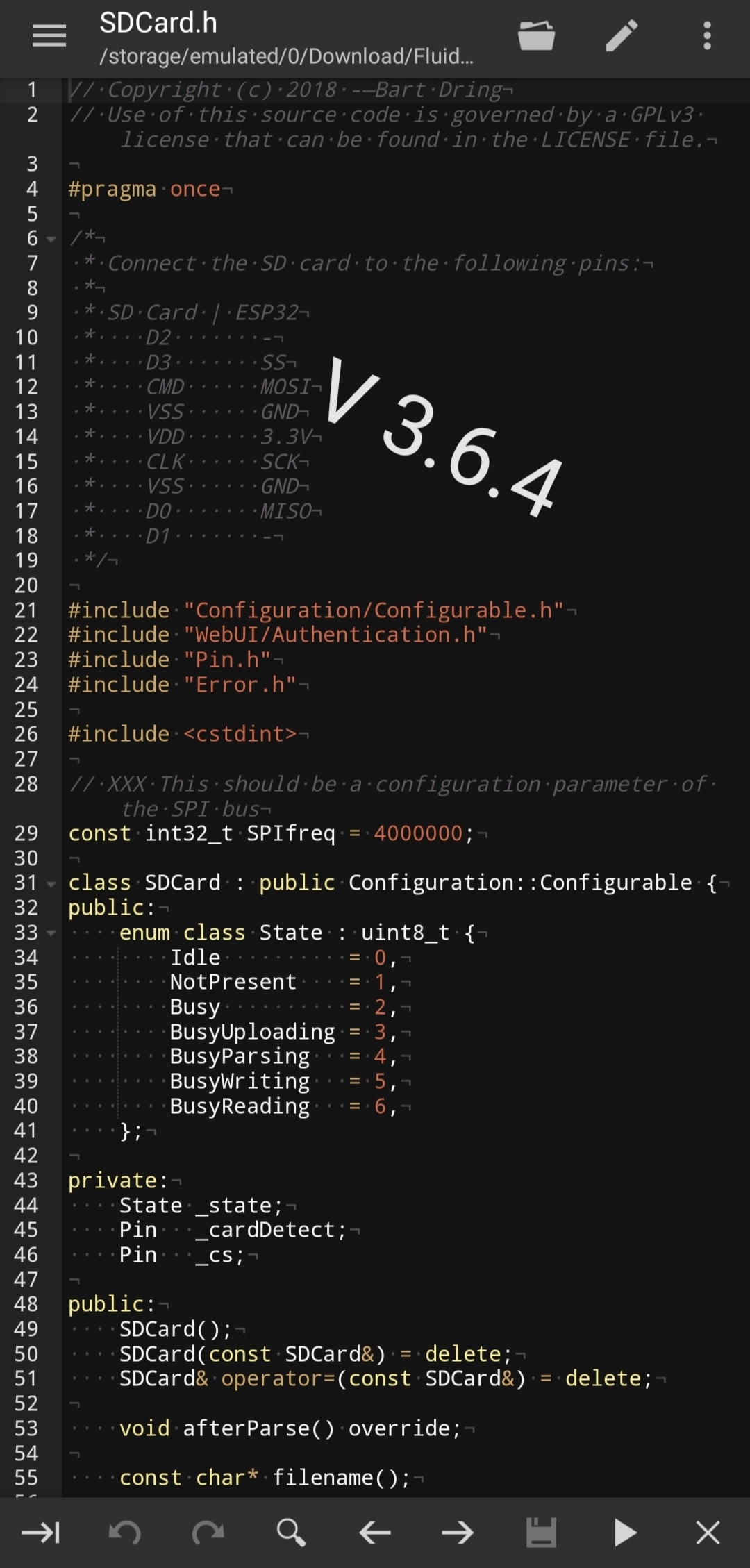

Файлы для работы карты отличаются, в новых версиях меньше строк。listiousousoutious

После версии 3.6.1 не работают карты，имеющие напряжение питания 5 вольт。
Уменябылапроблема，иярешилее，какпоказанонафотовыше。
