SD 卡不工作 #765

阿尔瓦罗托里亚诺

控制板

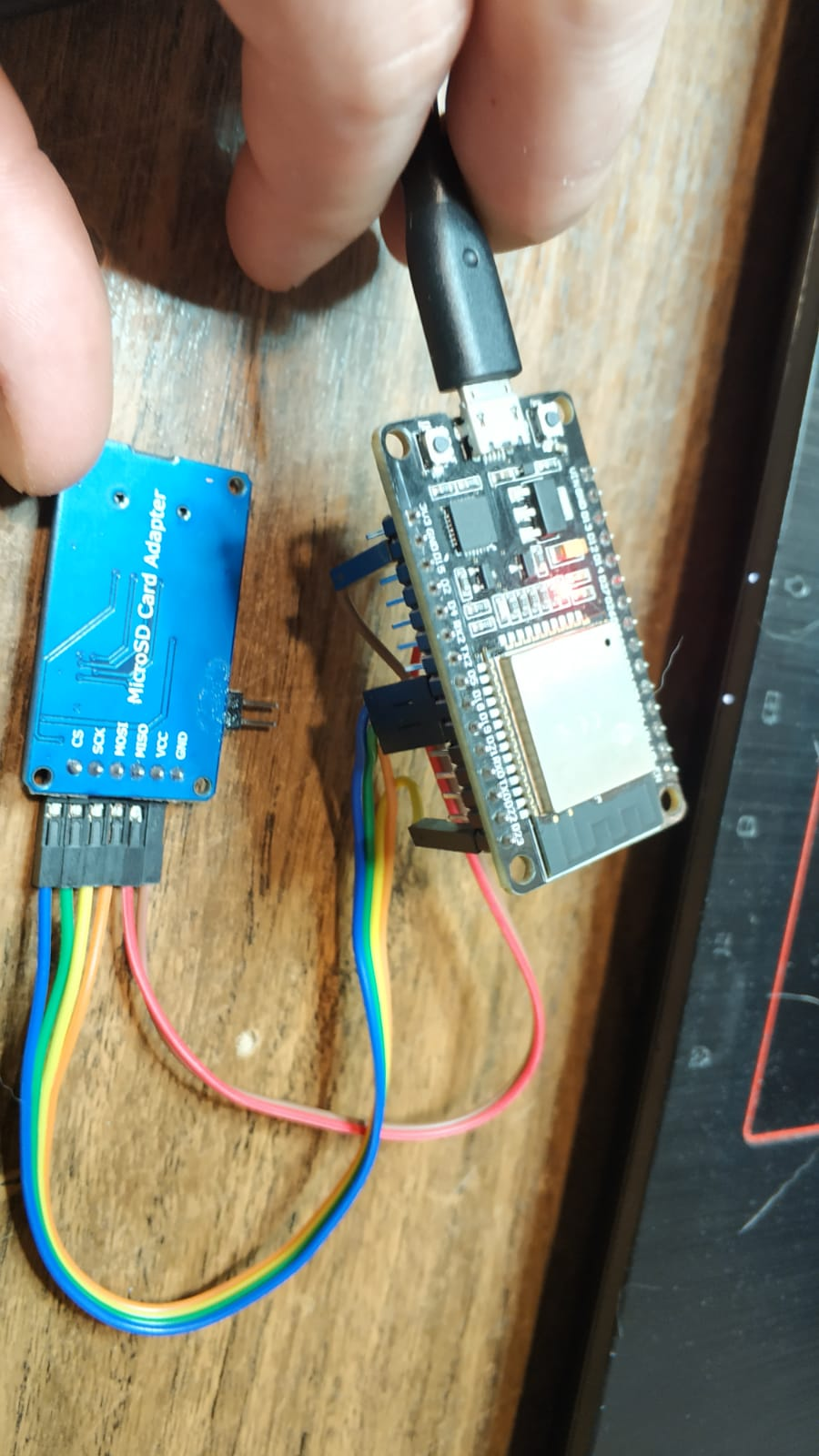

裸机ESP32+SD读卡器/MKS32

机器描述

仅测试 SD 卡

输入电路

没有反应

配置文件

board: test
name: test

spi:
  miso_pin: gpio.19
  mosi_pin: gpio.23
  sck_pin: gpio.18

sdcard:
  cs_pin: gpio.5
  card_detect_pin: NO_PIN

启动消息

rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
flash read err, 1000
ets_main.c 371
ets Jun  8 2016 00:22:57

rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:1184
load:0x40078000,len:12812
load:0x40080400,len:3032
entry 0x400805e4

[MSG:INFO: FluidNC v3.6.5]
[MSG:INFO: Compiled with ESP32 SDK:v4.4.1-1-gb8050b365e]
[MSG:INFO: Local filesystem type is spiffs]
[MSG:INFO: Configuration file:config.yaml]
[MSG:INFO: Axes: using defaults]
[MSG:INFO: Machine test]
[MSG:INFO: Board test]
[MSG:INFO: SPI SCK:gpio.18 MOSI:gpio.23 MISO:gpio.19]
[MSG:INFO: SD Card cs_pin:gpio.5 detect:NO_PIN]
[MSG:INFO: Stepping:RMT Pulse:4us Dsbl Delay:0us Dir Delay:0us Idle
Delay:255ms]
[MSG:INFO: Axis count 3]
[MSG:INFO: Axis X (-1000.000,0.000)]
[MSG:INFO: Axis Y (-1000.000,0.000)]
[MSG:INFO: Axis Z (-1000.000,0.000)]
[MSG:INFO: Kinematic system: Cartesian]
[MSG:INFO: Using spindle NoSpindle]
[MSG:INFO: Connecting to STA SSID:HackFi]
[MSG:INFO: Connecting.]
[MSG:INFO: Connected - IP is 192.168.1.54]
[MSG:INFO: WiFi on]
[MSG:INFO: Start mDNS with hostname:http://Cnc.local/]
[MSG:INFO: SSDP Started]
[MSG:INFO: HTTP started on port 80]
[MSG:INFO: Telnet started on port 23]

Grbl 3.6 [FluidNC v3.6.5 (wifi) '$' for help]
[MSG:INFO: '$H'|'$X' to unlock]

用户界面软件

网页界面

发生了什么？

根本没有办法让SD卡工作。
始终返回：
[MSG:ERR: sdmmc_card_init 失败代码 0x107]
[MSG:ERR: sdmmc_card_init 失败代码 0x108]

这两个值随机出现。有时也观察到 0x109，很少观察到 0x104。
尝试使用 3 种不同的 Fat32 格式的 sdCards。其中两个 32GB，另一个 16GB。

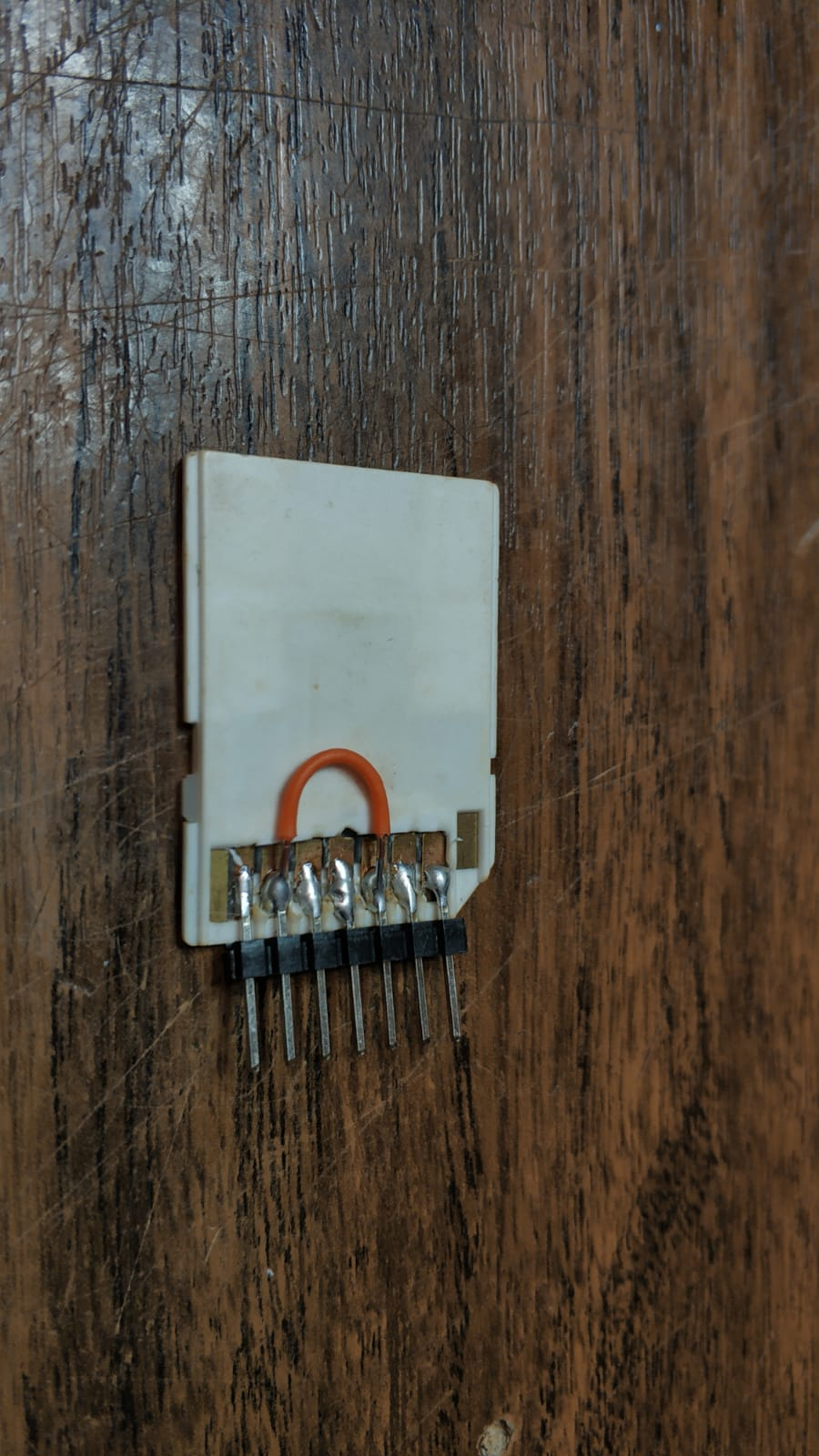

尝试将电缆直接焊接到 SD 卡适配器，如下所述：#659

尝试使用旧版本：v3.4.4、v3.5.0、v3.6.0 和 Devt 分支

尝试使用 0.1MHz、1MHz、10MHz 和默认速度 20MHz 的不同 SPI 速度，如下所述：#742

相同的 SD 卡适配器适用于 ESP32 的 SD 示例
我错过了什么？

其他信息

没有反应

培养

看到这篇文章。

#736

阿尔瓦罗托里亚诺

也试过这种方式没有区别

培养

尝试这个

sdcard:
  cs_pin: gpio.5
  card_detect_pin: NO_PIN
  frequency_hz: 10000000

http://wiki.fluidnc.com/en/config/sd_card

阿尔瓦罗托里亚诺

没有什么。这是输出：
$G
[GC:G0 G54 G17 G21 G90 G94 M5 M9 T0 F0 S0]
ok
<Alarm|MPos:0.000,0.000,0.000|FS:0,0|WCO:0.000,0.000,0.000>
[MSG :ERR: sdmmc_card_init 失败代码 0x107]
<Alarm|MPos:0.000,0.000,0.000|FS:0,0|Ov:100,100,100>
[MSG:ERR: sdmmc_card_init 失败代码 0x107]
<Alarm|MPos:0.000,0.000,0.000| FS:0,0>
[MSG:ERR: sdmmc_card_init 失败代码 0x107]
[MSG:ERR: sdmmc_card_init 失败代码 0x107]
[MSG:ERR: sdmmc_card_init 失败代码 0x107]
[MSG:ERR: sdmmc_card_init 失败代码 0x106] <— ———- 第一次看到
<Alarm|MPos:0.000,0.000,0.000|FS:0,0>
[MSG:ERR: sdmmc_card_init failed code 0x108]
[MSG:ERR: sdmmc_card_init 失败代码 0x107]
[MSG:ERR: sdmmc_card_init 失败代码 0x108]

一直失败，但报告了一个新错误。尝试在 webUI 上更新 SD 窗口时会出现所有这些消息

培养

它不喜欢那些适配器。我们不使用相同的 Espressif 库作为示例的 Arduino 设置。这个库似乎有问题。此页面上带有 SD 卡的所有硬件都可以正常工作。

http://wiki.fluidnc.com/en/hardware/existing_hardware

抱歉，我们帮不了你太多。

阿尔瓦罗托里亚诺

适用于 MKS DLC32。值得在 wiki 上评论说这个 **** 适配器不适用于此固件。这让我彻底疯了。

培养

当然，当我有时间的时候。

佩德罗拉普特

嗨，我有同样的问题！我发现我的 sd 中有很多人想要工作！试试这个，为你的 sd 使用 SD CARD FORMATER，并在 Gnd 和 5V 之间放置一个电容器。Pierre Desroches Le 6 年 1 月。2023 à 21:09，alvarotorijano ***@***.***> 评论：控制器板裸机 ESP32+SD 读卡器/MKS32 机器描述仅测试 SD 卡 [图片]< https://user-images .githubusercontent.com/11181850/211125533-2467f750-8372-4b26-ad7e-55d665d8bad3.png> Input Circuits No response Configuration file board: test name: test spi: miso_pin: gpio.19 mosi_pin: gpio.23 sck_pin: gpio.18 sdcard: cs_pin: gpio.5 card_detect_pin: NO_PIN 启动消息 rst:0x1 (POWERON_RESET),boot ：0x13（SPI_FAST_FLASH_BOOT）闪存读取错误，1000 ets_main.c 371 ets 2016 年 6 月 8 日 00:22:57 rst：0x10（RTCWDT_RTC_RESET），引导：0x13（SPI_FAST_FLASH_BOOT）configsip：0，SPIWP：0xee clk_drv：0x00，qx00 ，d_drv：0x00，cs0_drv：0x00，hd_drv：0x00，wp_drv：0x00模式：DIO，时钟div：1负载：0x3fff0030，len：1184负载：0x40078000，len：12812负载：0x40080400，len：3032条目0x400805信息：FluidNC v3.6.5] [消息：信息：使用 ESP32 SDK 编译：v4.4.1-1-gb8050b365e] [消息：信息：本地文件系统类型为 spiffs] [消息：信息：配置文件：config.yaml] [消息：信息：轴：使用默认值] [消息：信息：机器测试] [消息：信息：板测试] [MSG:INFO: SPI SCK:gpio.18 MOSI:gpio.23 MISO:gpio.19] [MSG:INFO: SD Card cs_pin:gpio.5 detect:NO_PIN] [MSG:INFO: Stepping:RMT Pulse :4us Dsbl Delay:0us Dir Delay:0us Idle Delay:255ms] [MSG:INFO: Axis count 3] [MSG:INFO: Axis X (-1000.000,0.000)] [MSG:INFO: Axis Y (-1000.000,0.000) )] [MSG:INFO: Axis Z (-1000.000,0.000)] [MSG:INFO: Kinematic system: Cartesian] [MSG:INFO: Using spindle NoSpindle] [MSG:INFO: Connecting to STA SSID:HackFi] [MSG:信息：正在连接。] [消息：信息：已连接 – IP 为 192.168.1.54] [消息：信息：WiFi 打开] [消息：信息：使用主机名启动 mDNS：信息：Z 轴（-1000.000,0.000）] [消息：信息：运动系统：笛卡尔] [消息：信息：使用主轴 NoSpindle] [消息：信息：连接到 STA SSID：HackFi] [消息：信息：正在连接。] [MSG:INFO: Connected – IP is 192.168.1.54] [MSG:INFO: WiFi on] [MSG:INFO: Start mDNS with hostname:信息：Z 轴（-1000.000,0.000）] [消息：信息：运动系统：笛卡尔] [消息：信息：使用主轴 NoSpindle] [消息：信息：连接到 STA SSID：HackFi] [消息：信息：正在连接。] [MSG:INFO: Connected – IP is 192.168.1.54] [MSG:INFO: WiFi on] [MSG:INFO: Start mDNS with hostname:http://Cnc.local/ ] [MSG:INFO: SSDP Started] [MSG:INFO: HTTP started on port 80] [MSG:INFO: Telnet started on port 23] Grbl 3.6 [FluidNC v3.6.5 (wifi) ‘ $’ 寻求帮助] [MSG:INFO: ‘$H’|’$X’ 解锁] 用户界面软件 WebUI 发生了什么事？根本没有办法让SD卡工作。始终返回：[MSG:ERR: sdmmc_card_init failed code 0x107] [MSG:ERR: sdmmc_card_init failed code 0x108] 这两个值随机出现。有时也观察到 0x109，很少观察到 0x104。尝试使用 3 种不同的 Fat32 格式的 sdCards。其中两个 32GB，另一个 16GB。尝试将电缆直接焊接到 SD 卡适配器，如下所述：#659 < #659> 尝试使用旧版本：v3.4.4、v3.5.0、v3.6.0 和 Devt 分支尝试使用不同的 SPI 速度，0.1MHz、1MHz、10MHz 和默认速度 20MHz，如下所述：#742 < #742 > 相同的 SD卡适配器适用于 ESP32 的 SD 示例我错过了什么？其他信息无回复 — 直接回复此邮件，在 GitHub< #765 > 上查看，或取消订阅 < https://github.com/notifications/unsubscribe-auth/AJZAFD4Y3XDU6LKWSHVHQL3WRDF37ANCNFSM6AAAAAATTUOVTM >。您收到此消息是因为您订阅了此线程。消息 ID：***@***.***>

米奇布拉德利

尝试将 frequency_hz 降低到 5000000 甚至更低到 1000000。ESP32 和 SD 卡之间的杜邦线降低了信号，降低了可以工作的频率。Arduino 库使用低时钟频率，适用于许多 DIY 设置，但也会降低性能。我们使用默认为高时钟频率的 ESP-IDF 库。这为商业板上常见的板载 SD 适配器提供了高性能。对于 DIY lashup，您必须降低时钟频率，通常要降低很多，以解决信号质量差的问题。

阿尔瓦罗托里亚诺

非常感谢@MitchBradley.
@pedrolapute你用的是哪个电容？你能附上一张照片吗？

Gos2two

你好！

我实际上有同样的问题。FluidNC Pen 激光阅读器工作正常。

除此之外，我对用于处理 SD 卡文件写入的库有疑问。@MitchBradley @bdring, 你如何在不涉及 ESP3D-webui 方面的情况下从 FluidNC 端写入 SD 文件？换句话说，是否实现了任何 writeFile(SD, “/hello.txt”, “Hello “) 类型的函数。像在其他 ESP32 项目上那样使用 SD.h 库会干扰 SPI 引脚。

谢谢
