您可以使用不同的隔离电源和 LED 电阻构建它，以使用 12v NPN 传感器。

开关输入模块只需要将信号引脚拉至地，因此它应该已经可以与集电极开路/NPN 输出一起使用。传感器的电源需要单独处理。

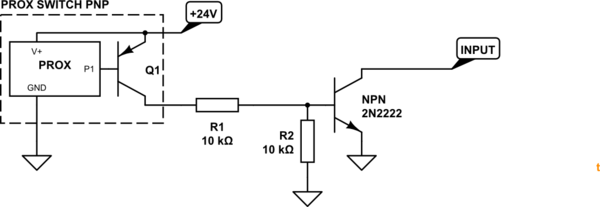

PNP 传感器需要做更多的工作，基本上您必须使用外部 NPN 晶体管将它们转换为 NPN 输出：

我能找到的最便宜的隔离式 DC-DC 转换器和 2W 是 Meanwell SPUN02L，输出为 5V、12V 或 15V。输入为 5v 12v 或 24v。也许有帮助。

只需更换您选择的 DC-DC 转换器和 LED/光耦合器电阻器，它应该可以与 bdring 的输入模块一起使用。

好，谢谢。有时间我会研究一下。我已经使用 GRBL 很长时间了，正在寻找其他一些硬件，而现在 8 位显然受到限制。该板看起来非常好，我不必习惯新的控制器/软件并继续使用具有更好硬件的 GRBL。

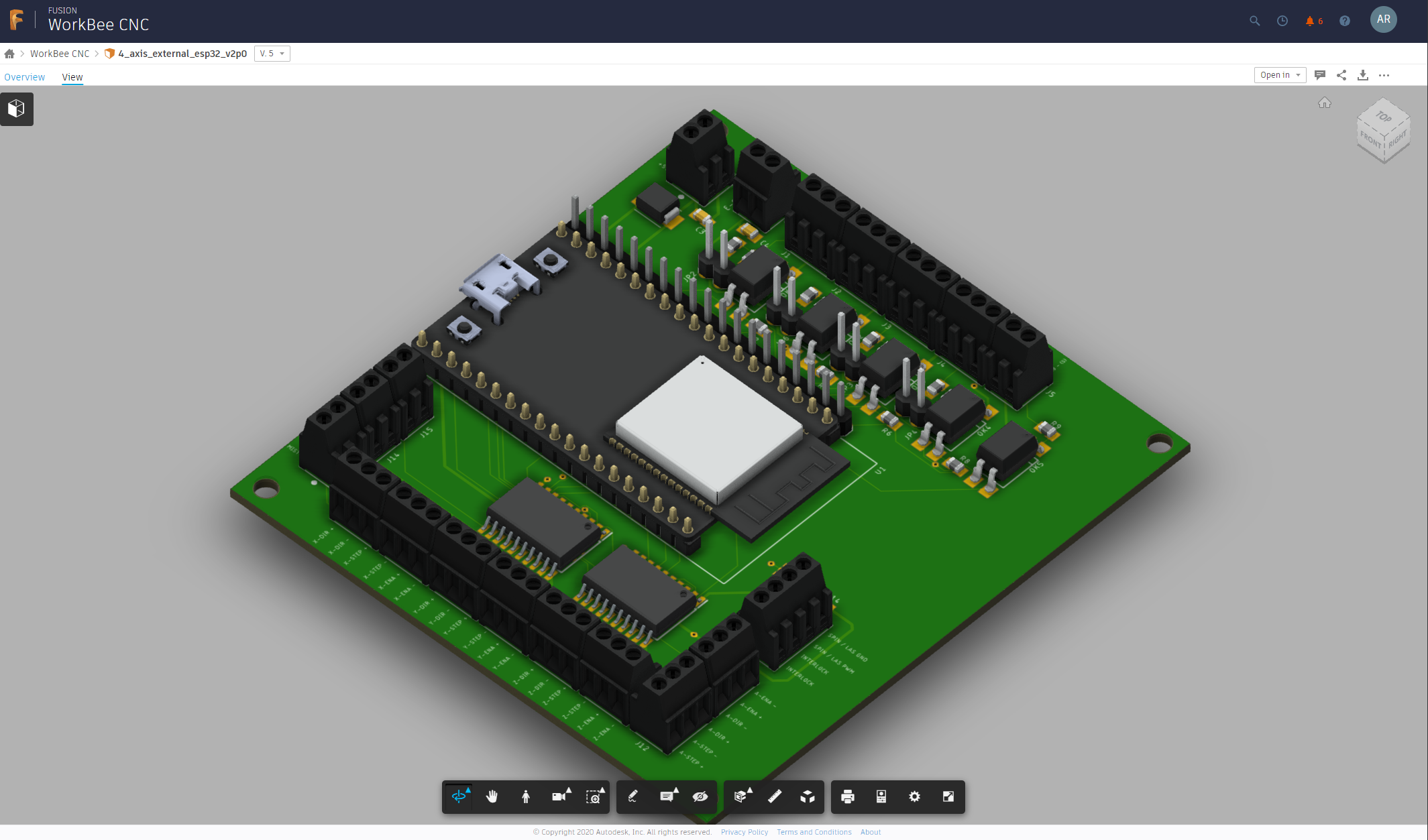

只是更新，我决定设计自己的组合板，4 轴外部步进器和 MPCNC。PCB已经在制作中，希望9月下半月组装测试一块。拿走了我需要的，去掉了我不需要的。最后，我得到了 4 轴板，在端点和探头上带有 oprocouplers，用于 / 激光的 PWM，用于冷却和主轴继电器的引脚，由 2 个外部 PSU 供电（5v 板和 12v 感应端点），摆脱了modbus 因为我不需要它。endstops 连接器应接受 PNP 和 NPN，可通过跳线选择。我认为这样做是可以的，因为它都是开源的，但请让我知道，以防万一它不是完全正确的。

你好@raenji-sk
您的设计状态如何？@bdring设计非常好，但我正在考虑缩小模块（目前可以使用 4 轴）来适应我的 m10cube 想法。你的看起来更接近我的 m10cube 几何概念（一个模块化的做你喜欢的设计）。https://hackaday.io/project/171770-m10cube

@M10CUBE抱歉，这是第一个也是最后一个版本。我的电路板是在中国制造的，但从未组装过。转而选择 grblhal 和 teensy 4.1 板。这对我来说效果很好，持续了一年左右。但这也已成为历史，因为我将 cnc 控制器更改为 Uccnc。

谢谢@raenji-sk. 对于集成驱动程序，我大失所望。我说要坚持并改进@bdring设计。这对我有很大的启发。我会找到一些方法来为这个项目做出贡献。
你看，我来自具有多年 PLC 经验的行业，我一直想制造我梦想中的 PLC，它可以工作并控制一切。拥有一个可以模块化并完成工作的控制器。
这样我喜欢的 I/O 模块化@raenji-sk设计，但我仍然认为它可以更好。这就是为什么我在 M10CUBE 设计上有 I/O 模块（如 8 输入和 8 输出卡）。但仍然需要重新思考和重新设计

@M10CUBE我查看了项目网站，它看起来很有趣。我自己不是大程序员或硬件设计师，但我会不时检查一下😉（你可能会使用一些社交媒体来发布更新吗？）
我同意步杆或集成驱动程序，我自己也不太喜欢它们。这就是为什么我选择 grblhal 的原因，它有一个带有步进驱动器输出、光隔离输入等的电路板。但由于它过去和现在都是（一个非常好的）业余爱好项目，我需要更多工业的东西，所以我得到了 uccnc uc300eth 控制器。慢慢升级我的数控系统（更坚固的部件，例如更换伺服电机的步进器），学习新东西等。
无论如何，祝你周末愉快，祝你的项目好运。

@raenji-sk感谢您的意见。您必须为自己的身材感到自豪。除了 LinkedIn 上的一些罕见帖子外，没有社交媒体。我有很多事情要做，社交媒体是浪费时间。我更喜欢过去的工作流程。有时间再见……周末也不错。
