评论
.png "缓慢而奇怪的雕刻速度 #8"){kind=avatar}
所有者
|
嗨，我不知道我是否答对了你的问题……最大。速度受 arduino 硬件限制：30kHz 是每个步进器的 clk 信号的最大频率。检查 grbl/grbl#41 你的设置远远高于你的设置：126 steps/mm；10000 毫米/分钟 = 126*10000*60 = 75600kHz
|
作者
|
@svenhb你确定方程式吗？不应该除以60？但是我正在寻找正确的设置以达到最高的雕刻速度，您是否使用此软件执行雕刻工作？ |
所有者
|
你是对的，对不起… 126*10000/60 = 21kHz。 |
作者
|
@svenhb 您是否有任何计划将 dxf 或 dwg 导入功能添加到您的软件中 |
所有者
|
嗨，我粗略地看了一下 dxf 数据格式，但当时太奇怪了 – 也许我会再次检查（也许 github 上有我可以使用的代码）。现在我将实施旋转轴替换（旋转轴而不是 X 或 Y 轴）和 Gcode“包装”以便在 X（或 Y）轴和旋转轴之间轻松切换。我当前的问题：旋转轴的一圈对应于 X 轴的 1mm，我只需要缩放代码的 X 维度… Gesendet：Mittwoch，21. Juni 2017 um 19:23 Uhr Von：mehrdad <notifications@github .com> An: svenhb/GRBL-Plotter <GRBL-Plotter@noreply.github.com> Cc: Sven <svenhb@gmx.de>, 提及 <mention@noreply.github.com> Betreff: Re: [svenhb/GRBL -Plotter] 缓慢而奇怪的雕刻速度（#8） @svenhb您是否有任何计划将 dxf 或 dwg 导入功能添加到您的软件中？您收到此消息是因为有人提到了您。直接回复此电子邮件，在 GitHub 上查看它，或将线程静音。
|
作者
|
你好@svenhb，我试过用波斯字母雕刻，但好像不支持，请问如何在你们的软件中加入这个功能？ |
所有者
|
您好，我从 http://www.evilmadscientist.com/2011/hershey-text-an-inkscape-extension-for-engraving-fonts/获取字符数据 并将它们转换为 c# 数据。例如“Sans 1-stroke”包含以下数据：new string[] {“-8 8″,”-12 12 M -8 -10 L -4 -8 …/ break /…… L 9 -1 L 9 -3″ },（约 25000 个字符）描述“Sans 1-stroke”字母表中的每个字符。看看 GCodefromText.cs。fontNames 的顺序与“fontChar”中的字符集相同如果您有波斯字母的此类数据，我可以将其包括在内。通常可以在这里找到原始 Inkscape 日期：C:\Program Files\Inkscape\share\extensions\hersheydata.py
|

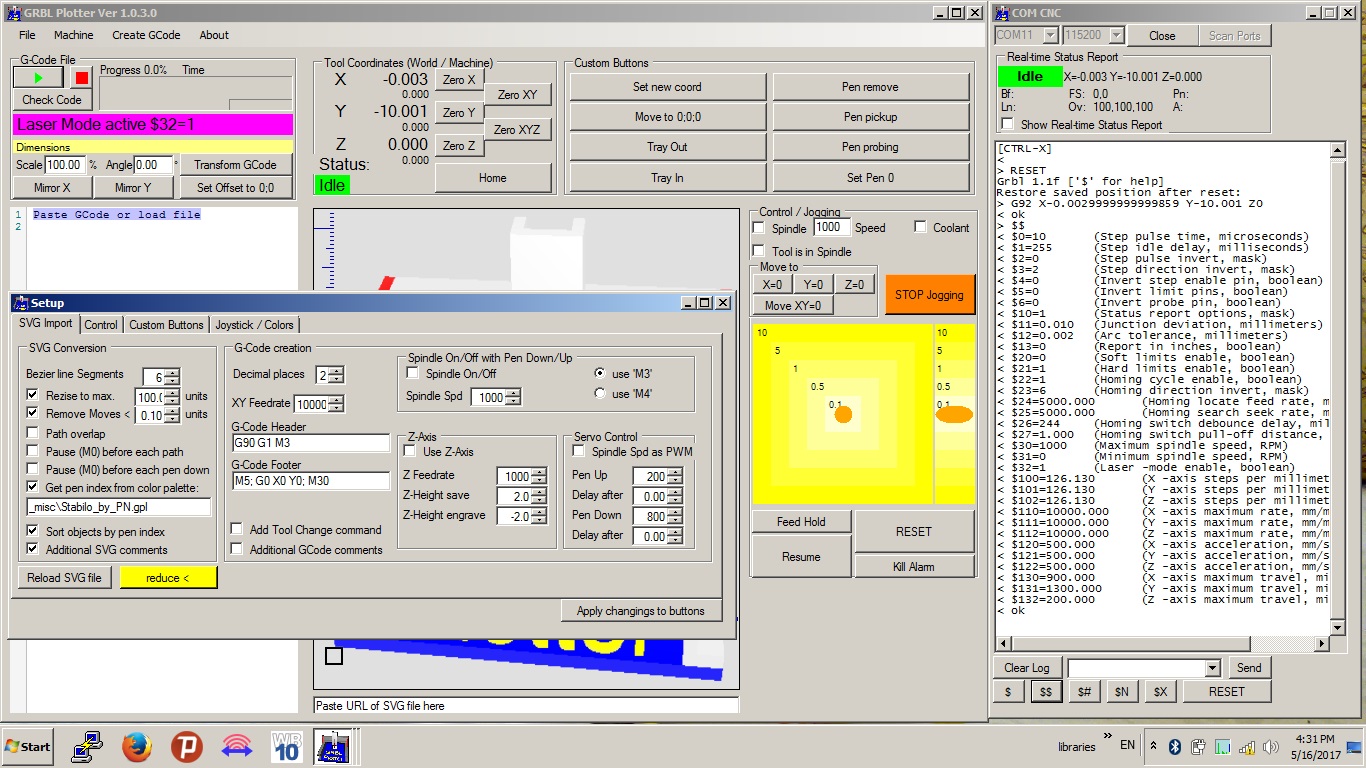

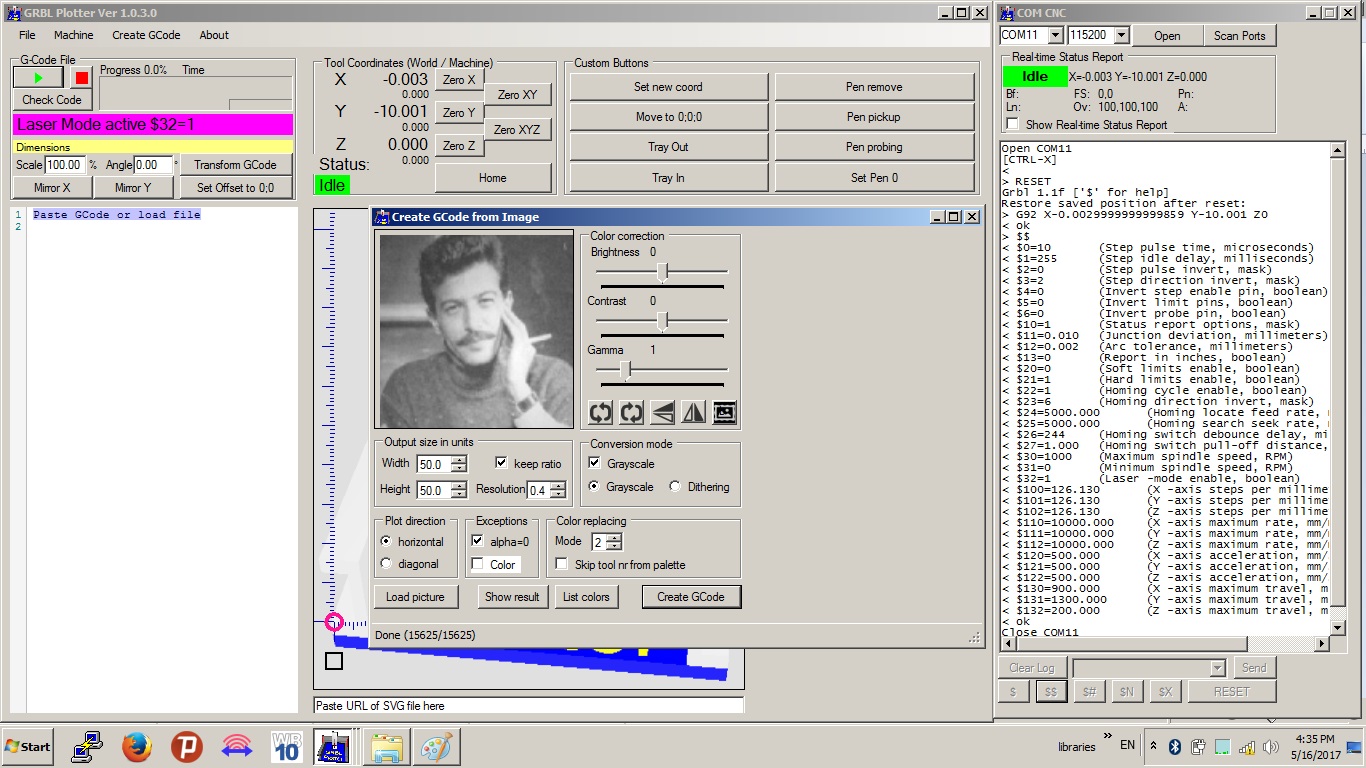

嗨，我按照下图设置了 GRBL 1.1f 和软件配置，但是雕刻速度不是我预期的，我看到许多 CNC 机器在雕刻工作中使用高速率的往复运动，但我还没有看到这样的运动任何雕刻尝试，你能告诉我是否可以使用 GRBL 绘图仪进行如此高速的雕刻吗？
