关闭 robZeilinga 打开了这个问题 2018 年 3 月 22 日 · 2 条评论 关闭 Eagle Drill 文件 – 潜在添加/拉取请求#14 robZeilinga 打开了这个问题 2018 年 3 月 22 日 · 2 条评论 评论 贡献者 罗布蔡林加 评论了 2018 年 3 月 22 日 嗨 Sven，（我想） 很棒的工作！！ 在偶然发现您的项目之前，我一直在努力用 C# 编写自己的发件人。 我试图解决的用例是一个非常简单的过程，用于钻由 Eagle（或其他人）创建的 PCB – 这些创建一个 *.drd 文件（钻孔文件），其中包含所需孔的坐标（和大小） . 挑战在于该文件假定您的蚀刻 PCB 安装在 CNC 工作台上并与 X/Y 轴精确对齐，这几乎是不可能的。我之前做过一些尝试，比如在PCB上定位4mm的引脚和孔来对齐和精确定位PCB，但这是一个麻烦。（虽然工作得很好） 然后我尝试通过安装在我的 cnc 上的摄像头获取角度量，带有十字准线的图像将显示 PCB 图像，在钻孔文件显示上选择两个孔并在 PCB 摄像头显示上自动匹配孔计算角度和偏移量..（听起来很熟悉不是吗？:)） 但是我遇到了障碍，无法以受控方式将 gcode 流式传输到 GRBL。那是我遇到你的项目的时候。 您会考虑允许此增强功能吗？我不想在不与您讨论的情况下简单地分叉并创建拉取请求。 问候 RobZ Sample_DrillFile_drd.txt 所有者 svenhb 评论了 2018 年 3 月 23 日 你好 Rob， 你的建议对我来说听起来不错。至少我将尝试实施 *.drd 的进口商。 我的第一点是实现一个（真正的）操纵杆控制——但我仍在等待我订购的游戏手柄…… 我希望在一两周内发布下一个版本。 所有者 svenhb 评论了 2018 年 3 月 26 日 使用 Eagle drill 文件导入检查新的预发布版 – 我希望它能完成工作… https://github.com/svenhb/GRBL-Plotter/releases/tag/v1.1.4.0 稍后我需要找出相机支持的代码转换的最佳实践。 svenhb已完成 关闭 2018 年 3 月 26 日 喜欢 (0) 问题 #13 支持 KiCad 和基准相机 #15 GRBL/UGS 问题，已知硬件可以工作，但没有运行 Grbl 的步进运动 XY 绘图仪 – 将 Word 文档转换为 GRBL 文件 grbl 随机在中间停止 Arduino Uno GRBL 问题 GRBL/UGS 问题，已知硬件可以工作，但没有运行 Grbl 的步进运动XY 绘图仪 – 将 Word 文档转换为 GRBL 文件grbl 随机在中间停止Arduino Uno GRBL 问题为什么这会“崩溃”我的 3018 CNCFusion 360 / Grbl – 最后毁掉了工作？！使用 Grbl Shield，必须采取哪些接地预防措施？GRBL 安装挑战（在 cnc 3018 pro 上）
.jpg "Eagle Drill 文件 - 潜在添加/拉取请求 #14"){kind=avatar}
嗨 Sven，（我想）
很棒的工作！！
在偶然发现您的项目之前，我一直在努力用 C# 编写自己的发件人。
我试图解决的用例是一个非常简单的过程，用于钻由 Eagle（或其他人）创建的 PCB – 这些创建一个 *.drd 文件（钻孔文件），其中包含所需孔的坐标（和大小） .
挑战在于该文件假定您的蚀刻 PCB 安装在 CNC 工作台上并与 X/Y 轴精确对齐，这几乎是不可能的。我之前做过一些尝试，比如在PCB上定位4mm的引脚和孔来对齐和精确定位PCB，但这是一个麻烦。（虽然工作得很好）

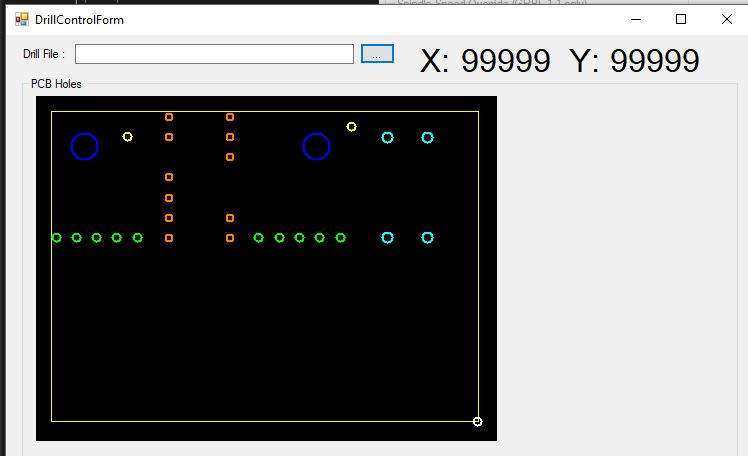

然后我尝试通过安装在我的 cnc 上的摄像头获取角度量，带有十字准线的图像将显示 PCB 图像，在钻孔文件显示上选择两个孔并在 PCB 摄像头显示上自动匹配孔计算角度和偏移量..（听起来很熟悉不是吗？:)）
但是我遇到了障碍，无法以受控方式将 gcode 流式传输到 GRBL。那是我遇到你的项目的时候。
您会考虑允许此增强功能吗？我不想在不与您讨论的情况下简单地分叉并创建拉取请求。
问候
RobZ
Sample_DrillFile_drd.txt
