嗨 Harald，
每个收到的命令都会显示在窗口中。我刚刚将第二个 arduino 与 grbl 一起使用并收到了已知的重置启动消息，然后将其转发给 grbl – 这会导致错误（因为它不是常规的 gcode）。
也许我需要提供停止位设置？
或者您可以尝试使用 grbl – com 设置吗？（8 个数据位，1 个停止位，无奇偶校验）

嗨 Sven，
我的操纵杆使用“115200、8、1、n，无握手”，这只是 GRBL 使用的设置。

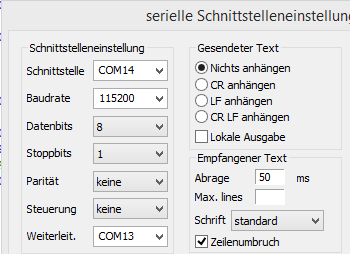

这是我在“白蚁”上设置的：

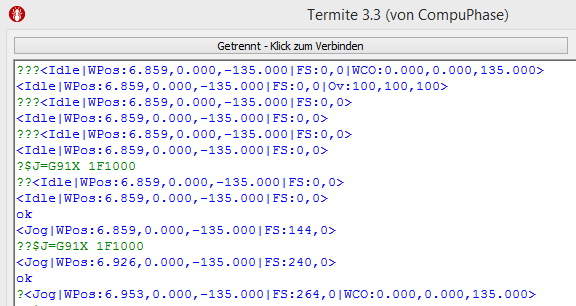

这是操纵杆和 GRBL 之间的通信：

COM14 是操纵杆，COM13 是 GRBL (V1.1f)。

只是有一个想法……为了在使用 Termite 进行调试时让 GRBL 满意，我发出“？” 操纵杆上的命令。
这可能会扰乱 GRBL-Ploter 和 GRBL 之间的通信。
我会停止“？” 在操纵杆上，因为那些“？” 由 GRBL-Plotter 发行。
我会报告…

哈拉尔德

您好 Harald，

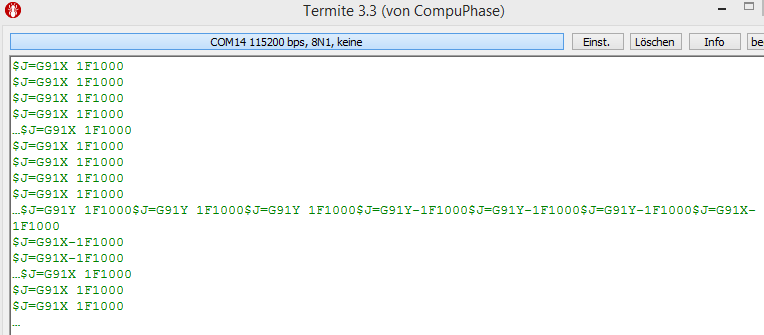

在您的屏幕截图中我读到“$J=G91X 1F1000”-> 要成为常规 gcode，字符和数字之间不能有空格：“X 1”不是正确的 gcode – 据我所知。
要在保存站点上，我会在命令之间使用空格，例如“$J=G91 X1 F1000”
Sven

嗨 Sven，
据我所知，GRBL 会丢弃 gcode 字符串中的空格。
但我可以按照您的建议进行更改。这将持续一段时间，因为我摆弄了指向结果字符串的指针以保持运行速度快。

反对您的想法的一个论据是，当朝负方向步进时，该空间被减号占用，并且该字符串也不会转发到 GRBL（或者至少它不会在 GRBL-Plotter 中显示）。
哈拉尔德

[编辑]
刚刚查了一下…
“-命令中允许使用空格和注释。这些已被预解析器删除。”
（来自https://github.com/gnea/grbl/wiki/Grbl-v1.1-Jogging）

所以我会保留这些空间，在操纵杆上不做任何改变。
请验证 GRBL-Plotter 不会丢弃由命令和参数之间的空格组成的点动命令。
谢谢！
[\编辑]

您可能应该使用“CR anhängen”

带或不带“CR”的 G 代码被视为相似。
我分别对 X 轴和 Y 轴有不同的实现（偶然，不是故意的 :)，并且两者都没有显示在 GRBL-Plotter 中。

与此同时，我放弃了发送“？” 在我自己的操纵杆上，但在 GRBL-Plotter 中没有变化。
在 GRBL-Plotter 中仍然没有可见的反应。

您是否像我一样尝试连接另一个 grbl？至少这应该有效……

还没有…我会做并报告

[edit]
GRBL 报告如预期，那么现在呢？
有什么不同？

好的，用操纵杆进行新测试：
我激活 COM14（操纵杆端口）
-> 没有报告（没关系，我没有移动操纵杆）
我在 X 方向移动操纵杆
-> 没有报告（这不好，我希望“ $J=G91X-1F1000″)
我重置了操纵杆 arduino（通过点击 arduino 上的重置开关）

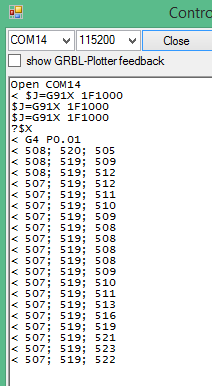

->（见图）

列表框内容说明：

• 我关闭并重新打开端口以清除列表框 -> 这导致行“Open COM14”
• 接下来我得到 “< $J=G91X 1F1000” 和另外两个
  $J=G91X 1F1000
  $J=G91X 1F1000
• 然后两行
  ?$X
  < G4 P0.01

这是我通过将操纵杆触摸到负 X 方向很短的时间——在操纵杆复位之前——发出的输出，然后是两个 gcode 命令来复位 GRBL。

然后我显示一个操纵杆值循环以获得每个值的中间位置：
< 508; 520；505
…
< 507; 519; 522

我想我必须很好地丢弃这两个重置代码……
我会报告
[\edit]

好的，没有任何改变（尽管现在省略了重置代码）。
在我重置操纵杆 arduino 之前，我再次一无所获。

我尝试在慢跑命令后附加一些东西（“CR”或“LF”或两者？），但按照我上面链接的慢跑教程，这不是必需的。

[编辑]
…我想，我已经附加了那些：

// konstruiere die Strings fuer die Jog-Befehle
//                  0.........1.........2.........3.........4.........5.........6.........7.........80	Abschaetzung HilfeBuf
//                  012345678901234567890123456789012345678901234567890123456789012345678901234567890
//                  |         |         |         |         |         |         |         |         |
// jogXChar[20] = {"$J=G91X-1F1000"};

// jogXChar[7]  								// Vorzeichen
jogXChar[8]  = '1';								// immer einen kurzen Step angeben
jogXChar[9]  = 'F';
jogXChar[10] = '1';
jogXChar[11] = '0';
jogXChar[12] = '0';
jogXChar[13] = '0';
jogXChar[14] = '\r';							// Stringende Kennung
jogXChar[15] = '\0';							// statisch -> hier einfuegen

参见
jogXChar[14] = ‘\r’; // Stringende Kennung
jogXChar[15] = ‘\0’; // statisch -> hier einfuegen
[\编辑]

好的，更进一步…

我附加了“0x0D，0x0A”（即 CR LF），命令出现在 DIYcontrolPad 的列表框中。

那么接下来会发生什么？
GRBL-Plotter 中的坐标不会改变。

好的，至少 GRBL-Plotter 收到了一些东西。今晚我将检查串口配置——也许 rx-buffer 与 grbl-comport 不同。

这两个函数处理接收到的数据（与 grbl com 端口相同）。
命令行应以 \r\n (CR LF) 结尾才能被识别为一个命令。

    private void serialPort_DataReceived(object sender, System.IO.Ports.SerialDataReceivedEventArgs e)
    {   while ((serialPort.IsOpen) && (serialPort.BytesToRead > 0))
        {   rxString = string.Empty;
            try
            {   rxString = serialPort.ReadTo("\r\n");              //read line from grbl, discard CR LF
                this.Invoke(new EventHandler(handleRxData));        //tigger rx process
                while ((serialPort.IsOpen) && (isDataProcessing)) ;  //wait previous data line processed done
            }
            catch (Exception errort)
            {   serialPort.Close();
                logError("Error reading line from serial port", errort);
            }
        }
    }

    private void handleRxData(object sender, EventArgs e)
    {
        rtbLog.AppendText(string.Format("< {0} \r\n", rxString));
        OnRaiseCommandEvent(new CommandEventArgs(rxString));
        isDataProcessing = false;
    }

更新：
不确定是什么原因，但现在我可以用操纵杆慢跑了。

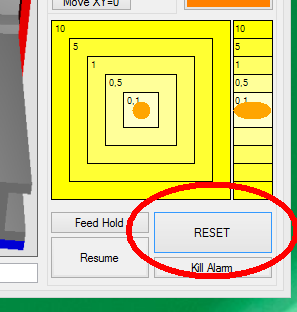

我发出了“重置”命令 ，现在与 GRBL 的通信似乎正常运行。

现在我可以开始调整步长和速度以适应棒的偏差。
到目前为止非常感谢！！！

非常好！我也很高兴！

还有一个问题：
您是否将 GRBL 的“ok”响应镜像到 DIYControl 端口？（我自己还没有检查过）
这对于尽可能多地填充慢跑队列至关重要。

如果我在处理操纵杆端口时遇到问题，我应该提出一个新问题吗？
（或在此主题中报告它们？）

所有发送的消息都将显示在 DIY 控制窗口中 – 每个 grbl 消息都在括号“[]”中，但没有“确定”。
我宁愿打开一个新问题并关闭这个问题——因为现在沟通正常——对吗？

顺便问一下……
你如何处理来自操纵杆的即时命令？
发出点动中止命令时，没有像 CR 和/或 LF 这样的东西，只有 0x85 本身。
…
好吧，我明白你做了什么（或者更好的是你不做什么）。
就像更改之前的命令一样，中止命令保存在输入队列中（我假设是 GRBL-Plotter），然后转发到下一个点动命令前面的列表框（和 GRBL？）（参见红圈）：

要让慢跑按预期工作，您还必须实施一种处理这些即时命令的方法。
副作用：如果你做到了，将不再需要用 CR LF 完成点动命令。

嗨 Sven，
我的问题不是针对列表，而是关于“ok”是否转发到我的游戏杆 arduino。

这对我来说很重要，因为它可以让慢跑队列塞满。
连续点动时，可能会发生机器跟不上点动命令的情况。
为了防止在 GRBL 队列已满时发送命令，我必须停止发送命令。

或者这个问题是由 GRBL-Plotter 为操纵杆处理的吗？

你好，我们又见面了！
你在别处说过（见#34（评论）），我应该检查我可以多快发送额外的点动命令。这对 Arduino 来说是可能的，但很复杂且耗时，我担心。

另一方面，他们提到，在发出下一个点动命令之前，必须等待来自 GRBL 的“ok”：

基本实现概述：
– 创建一个循环来读取操纵杆信号并将其转换为所需的点动运动矢量。
– 向 Grbl 发送一个非常短的 G91 增量距离点动命令，其进给速率基于操纵杆投掷。
–在重新开始循环之前等待“ok”确认。
– 持续读取操纵杆输入并发送 Grbl 短的慢跑动作以保持 Grbl 的规划器缓冲区已满。

我认为目前您不会将“ok”从 GRBL 转发到 DIY 端口。

我不想通过“确定”-在我眼中这是信息矫枉过正…
检查https://github.com/svenhb/GRBL-Plotter/blob/master/GRBL-Plotter_1208_test.zip

好的，请关闭此问题。
无论如何谢谢到目前为止！:)
