1. 没有设置可以删除暂停 – 到目前为止。您可以在文件 \GCodeCreation\gcodeRelated.cs 第 1021、1042 行中自行删除它
2. 使用 G54，如果您使用激光和笔，建议使用 G55，正如我在这里展示的：https

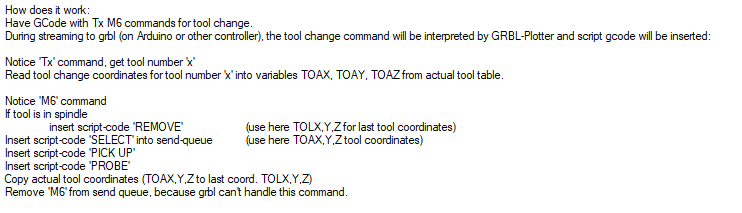

   ://grbl-plotter.de/index.php?id=laser-pen&setlang= en 如果您使用脚本来获取，则需要真实的工具位置一支笔，如下所示：https ://grbl-plotter.de/index.php?id=auto-pen-change&setlang=en
3. 它只是工具表内位置的“全局”偏移

希望这可以帮助

很有帮助，谢谢！
全局偏移量是否默认激活？我是否在没有意识到的情况下使用偏移量？

是的，全局偏移始终处于激活状态。
注：以上均为机位，非工位

我不确定我明白其中的区别…

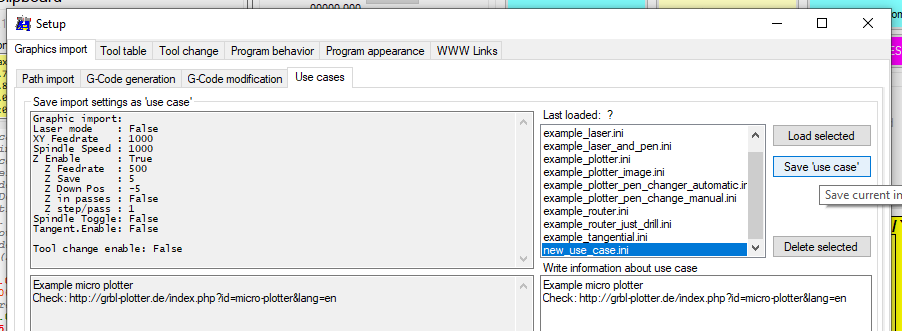

如果您在此处保存“用例”：

它将生成一个 INI 文件，但内容有所减少 – 与“导出机器设置”相比

对不起，我的意思是在机器位置和工作位置之间！
我理解了关于用例和机器设置的部分^^

如果使用 Homing，机器位置将被设置为与工作位置不同。
无法更改机器位置（移动 XYZ 除外）。
然后工具位置是绝对的 – 永远不依赖于 G54 等。

好的，我想我明白了。我使用了 G54,55 解决方案，一开始它弄乱了我的头脑（部分原因是我不明白工作位置和机器位置之间的区别）。但我现在明白了，而且效果很好。

最后一个问题然后我关闭这个问题（稍微偏离主题）：
我的一个工具是一个用墨水打印的微型分配阀，我希望能够用一个点代替小圆圈，因为在 5 毫米以下它只会产生一个大气泡如果我想画一个圆圈，需要墨水。有没有办法做到这一点 ？

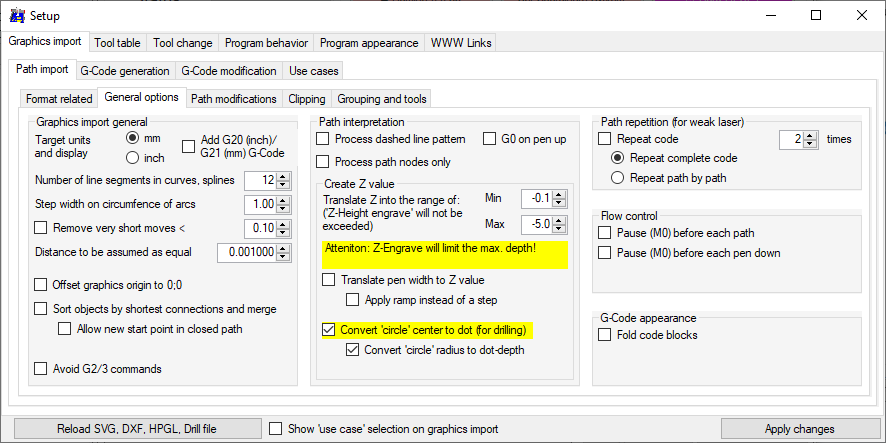

我将圆半径转换为 ​​Z 值 – 但也没有真正测试过。这个想法是翻译 stipple -pictures https://www.evilmadscientist.com/2012/stipplegen2/：

不幸的是，它对我没有任何改变。

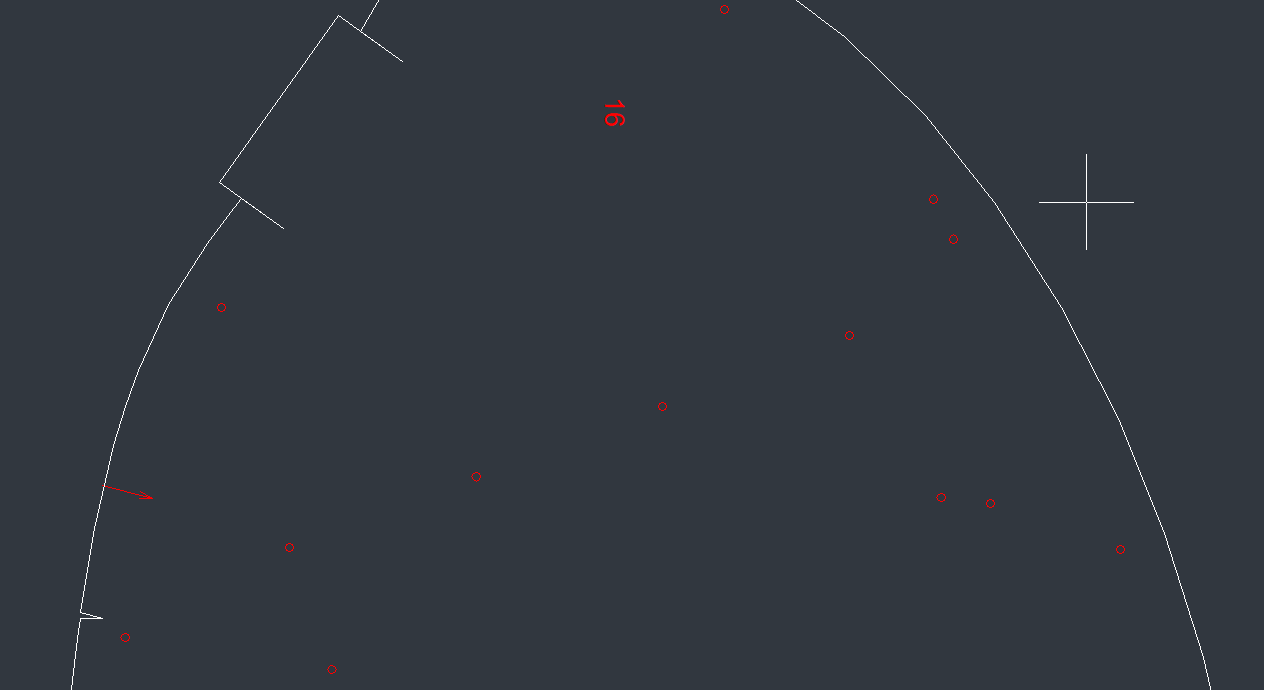

这是 DXF 文件的一部分：

白色是激光层，红色是墨水层。小圆圈的直径为 2 毫米，所以我想简单地在中心滴一滴。它会更快、更精确。

如果我要编辑源代码以添加一个过滤器来转换这些圆圈，那么代码中的适当位置应该在哪里？
我认为最好在流式传输而不是导入时进行过滤，这样查看器中的绘图将保持其外观。

最后，您是否知道什么 Gcode 可以让我简单地在给定位置发出脉冲（没有圆圈，没有线，只有一个点）？

谢谢你的帮助，没有它我永远不会走那么远！

制作点的 GCode 只是“落笔”/“落笔”。
我为 z-down、z-up 预定义了按钮 -​​ 只需检查子文件夹 ..data/buttons。

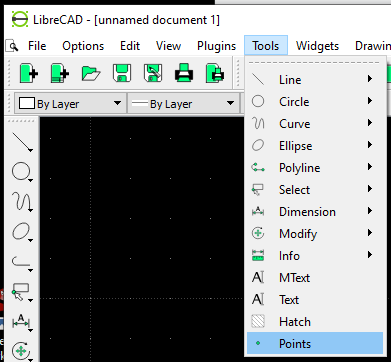

如果您有 DXF 源：在 LibreCAD 中，您可以应用点而不是圆——这会导致 Z 向下/向上过程：

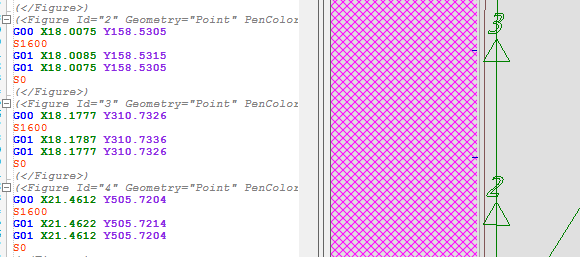

我将圆圈更改为点，运动似乎正确，但未触发主轴。我得到以下结果：

当我使用圆圈时，它有时会发生，但现在它发生在每个点上。
我禁用了“删除非常短的移动”并将“假定距离相等”设置为最小值。

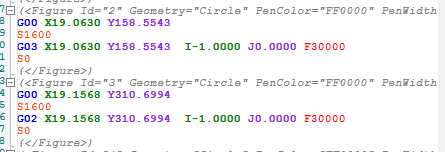

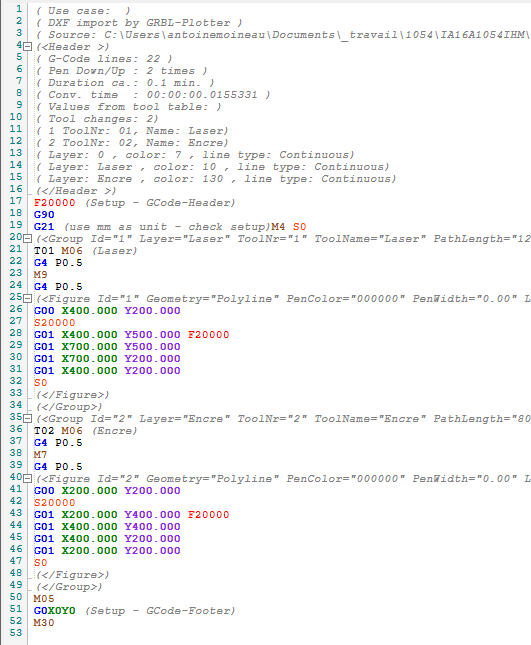

另一个奇怪的故障是不再提供进给率……带圆圈的同一个文件给出了这个：

这不是什么大问题，我可以手动修复它，但也许它可以帮助理解发生了什么。

有两种不同的进给率：XY 和 Z。
你不用 Z，所以不需要在 XY 和 Z 进给率之间切换，它总是相同的进给率，应该在开始时设置G代码。

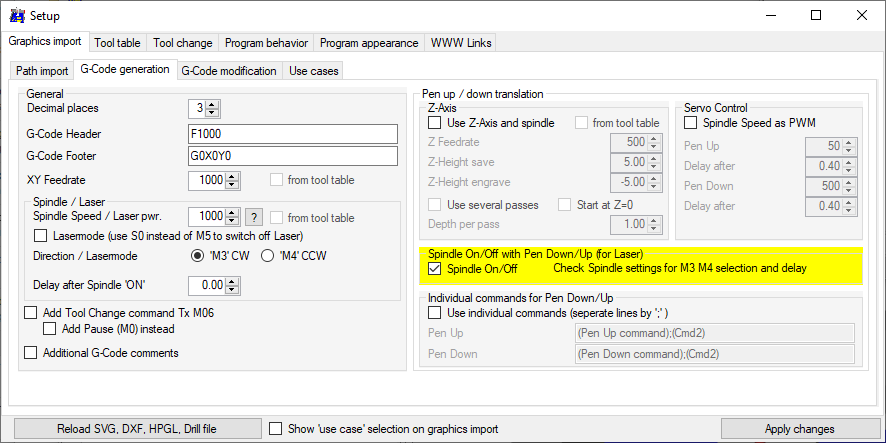

“主轴未触发”是什么意思？如果您希望在下笔/上笔时打开/关闭主轴，则需要勾选该选项：

我基本上从未接触过 Z 进给率，我只使用 XY。我使用来自刀具表和主轴的 XY 进给率。
是的，我希望主轴开/关并且我已经勾选了这个选项:(

好的，我需要检查代码…
解决方法：将 M3、M5 添加到各个命令并启用它们…

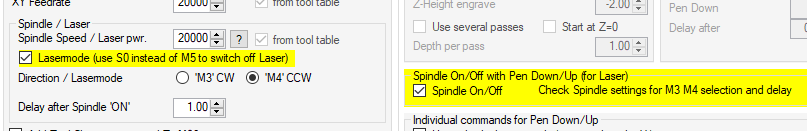

也许我的设置有问题，我正在使用以下内容：

这两个选项相互“咬”，如果你想要 M3 / M5，“Lasermode”一定不能勾选……

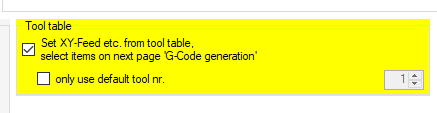

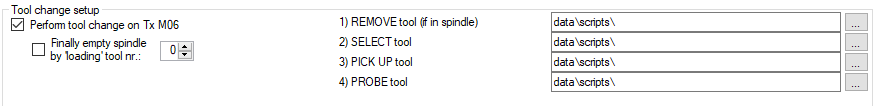

如果您不进行任何工具更改，我认为不需要这两个选项：

（我确实“虚拟地”使用工具更换，它允许我更改激光和墨水分配器之间的设置（进给、主轴、位置、M3/M4、PWM 输出等…）。如果我取消选中“执行工具在 Tx M06 上更改”我从 GRBL 收到错误，因为 Tx M06 未被删除并且 GRBL 无法识别。）

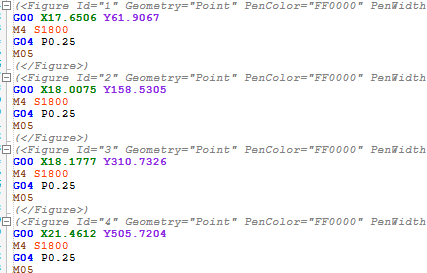

我取消勾选“Lasermode”，得到以下结果：

起初它不起作用，但后来我意识到它不能与 GRBL 激光模式（32 美元）一起工作，因为我是静态的。所以我尝试了没有并且它有效。但是我对这个解决方案有一些问题。
最主要的是我确实需要带 M4 的激光模式才能获得可接受的激光结果。此外，在进行激光层时，它会在每个图形之前添加不必要的延迟。

如何启用 Z 轴（没有连接）来创建运动 – 也许 Lasermode M4 可以工作。
要在勾选“Lasermode”的情况下打开/关闭激光，请尝试使用 M4 / M5 添加“Individual commands”…

我确实“虚拟地”使用换刀，它允许我更改设置（进给、主轴、位置、M3/M4、PWM 输出等…）

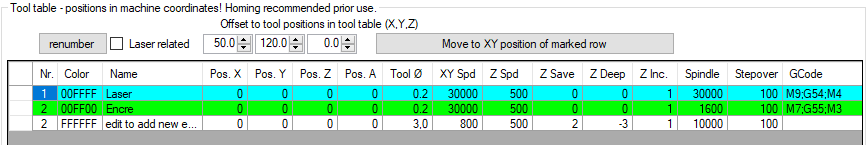

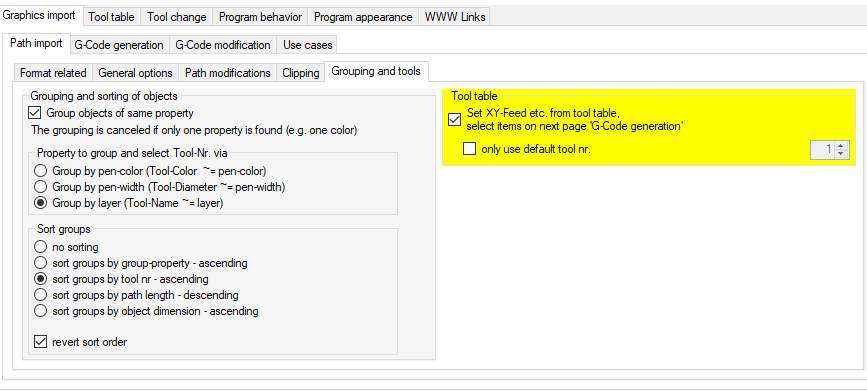

它应该已经适用于此设置：

我确实“虚拟地”使用换刀，它允许我更改设置（进给、主轴、位置、M3/M4、PWM 输出等…）

它应该已经适用于此设置：

它确实有效，但会打印错误：

（我问了Hold）

但它似乎与您的描述一致：

（最后一行）

如何启用 Z 轴（没有连接）来创建运动 – 也许 Lasermode M4 可以工作。
要在勾选“Lasermode”的情况下打开/关闭激光，请尝试使用 M4 / M5 添加“Individual commands”…

好主意，我明天试试。

不幸的是，Z 移动似乎不会在激光模式下触发主轴，当你考虑它时这是合乎逻辑的，因为目的是不让激光保持在一个点上……

然后尝试使用“个人命令”并前后添加一个微小的相对移动。像 G91 G1 X0.01 和 G91 G1 -X0.01 上下。

是的，这正是我正在做的，而且似乎没问题

但我担心切换到增量运动可能是个问题？
编辑：我尝试对我之前的消息进行绝对移动并且它“有效”但是我要去同一个地方（它只是为了测试）。正如我所担心的那样，在增量运动和绝对运动之间来回切换会完全弄乱草图。

好，那就写“G91 G1 X0.01;G90”，移动后切换回G90。“；” 应该启动一个新的命令行。

我尝试了那个和其他多种组合：/
我只是意识到它无论如何都不是解决方案，因为在使用第二个工具（激光）时我无法使用这些命令。我真的很抱歉让我的奇怪要求如此烦人……谢谢你的耐心等待！

我认为理想的解决方案是选择如何处理 DXF​​ 点，你能指出它在代码中的处理位置吗？因为我只是想用一条小线替换点，几乎就像它已经在默认情况下不使用向上/向下笔一样，我只需要让它稍微大一点我认为（而且只有一种方式）。

可能您想更改早期导入点上的点，所以我建议 GCodeCreation\ImportFromFile\GCodeFromDXF.cs 行 338。

好，谢谢 ！

我将 : 替换
GCodeDotOnly(position, "Start Point");
为 :
DXFStartPath(position, "Start Line"); DXFMoveTo(pos2, "");
为了制作小破折号而不是点，在模拟上效果很好，我将在下一批测试期间在机器上试一试。

你认为它会搞砸别的东西吗？比如干扰 G0 命令或其他可能使用点的命令？

你从哪里得到pos2？->DXFMoveTo(pos2, "");
它只会干扰 DXF 内容的导入。我使用“DXF-Points”进行练习，不会像您那样更改代码。
最后，当“插入”DXF-Point 时，我不知道您想获得什么作为 GCode。

DXFStartPath(position, "Start Line"); DXFMoveTo(pos2, "");

在这里，我复制粘贴了 Line import 中的行只是为了解释。我用于position开始和结束，但我将两者的 Y 移动 (+/-) 以在点上“穿过”一个小破折号。

我认为这个问题得到了回答。
关于 Pen-up / -down algorythm，我做了这个流程图：
https ://grbl-plotter.de/data/uploads/pic/flow_charts/Pen_down.png
https://grbl-plotter.de/data/uploads/图片/flow_charts/Pen_up.png
