评论
.png "改变设计的方向 #85"){kind=avatar}
|
我只是稍微看了一下代码，似乎 Martin 已经列出了实现 gcode 旋转所需的所有内容。我对 GUI 进行了一些编辑，果然它可以完美运行！ 我很确定实现像按自定义角度旋转和更改旋转中心这样的东西是没有问题的。只取决于向量数学的正确使用 |
.png "改变设计的方向 #85"){kind=avatar}
|
听起来不错 您愿意为我们提供您的 GUI 扩展吗？ [edit] |
如果热衷于矢量数学，听起来会更好
是的，我做到了，只是为了尝试获得概念证明。
这里的意见相同。我不想干涉马丁的发展。我只是无聊 |
|
嗨，先生，
我只是无聊
 很好的借口
 我并不觉得无聊，我只是为我的 DCC 铁路项目布置了另一个电路板 ( http://www.harald-sattler.de/html/eisenbahn_tt.htm– 在德国）。它远未准备就绪，仅比我主页上描述的情况（截至 2004 年）差了一步。我从 11/2018 开始，从 MERG 部件切换到 DCC++，使用 Arduinos 和大部分电子产品的现成部件。也许再说一遍关于带有 OCP 的路由板（不是为你，为所有人）：根据糟糕的结果和深或浅的雕刻，OCP 的问题部分不时会有抱怨。当我第一次启动 Martin 为我们提供的开箱即用宏“probe and set Z=0”时，我总是能得到很好的结果。当我省略此探测时，OCP 也会探测表面，但着色表现力不强（颜色差异不大）。高度图也已生成，我假设可以立即开始雕刻，因为 OCP 应该使用绝对值将较大的值调整到 gcode 中。但我认为在这种情况下我没有得到好的结果。从理论上讲，这两种方法都应该达到相同的结果（我的意见）。最近，我通过使用雕刻手写笔探测高度图来省略工具更改（以前我总是使用弹簧加载的测试针来避免在发生故障时崩溃，但现在我相信 OCP 和我自己的行为;-) Gruß Harald |
.png "改变设计的方向 #85"){kind=avatar}
|
嗨哈拉尔德和@sirsenor， 抱歉没有早点回复，一直忙于 uni。 干杯! |
|
嗨，马丁， 如上所述，如果您能实现此功能，我将非常高兴。 就我的目的而言，一个简单的“顺时针旋转”按钮和一个额外的“逆时针旋转”按钮就可以完成这项工作，因为 sirsenor 已经将其实施为概念证明。 哈拉尔德 |
|

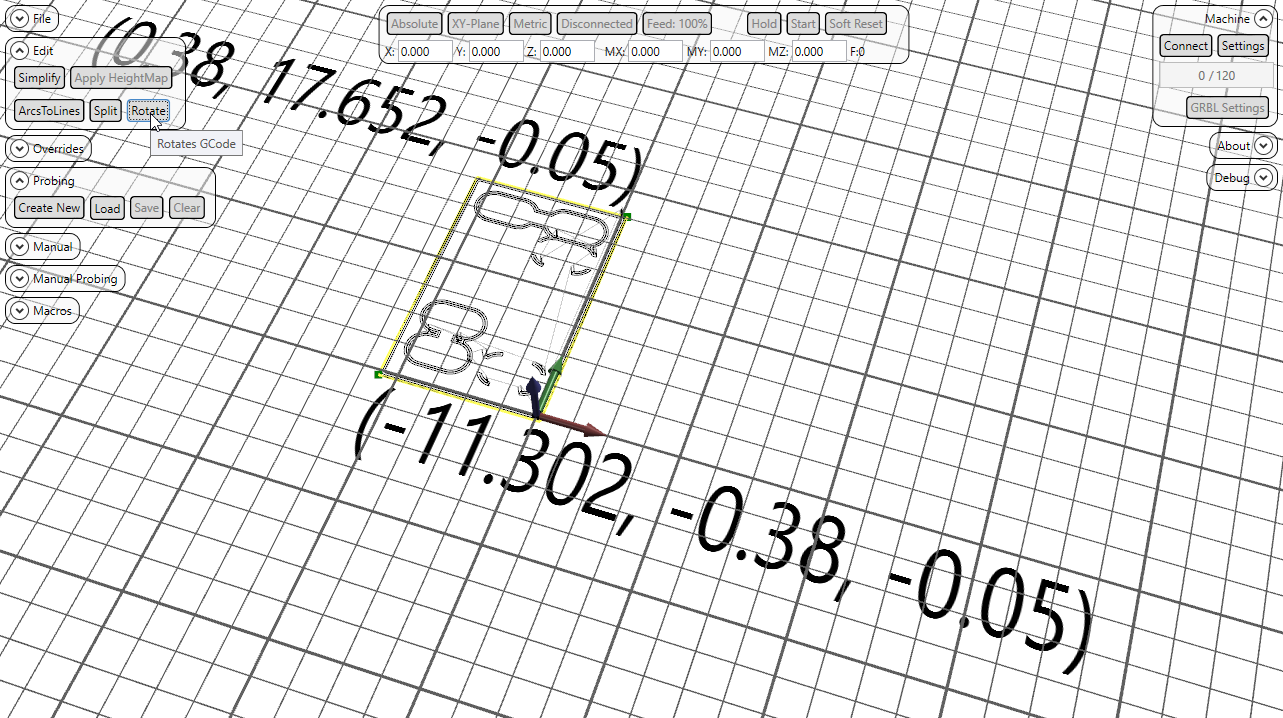

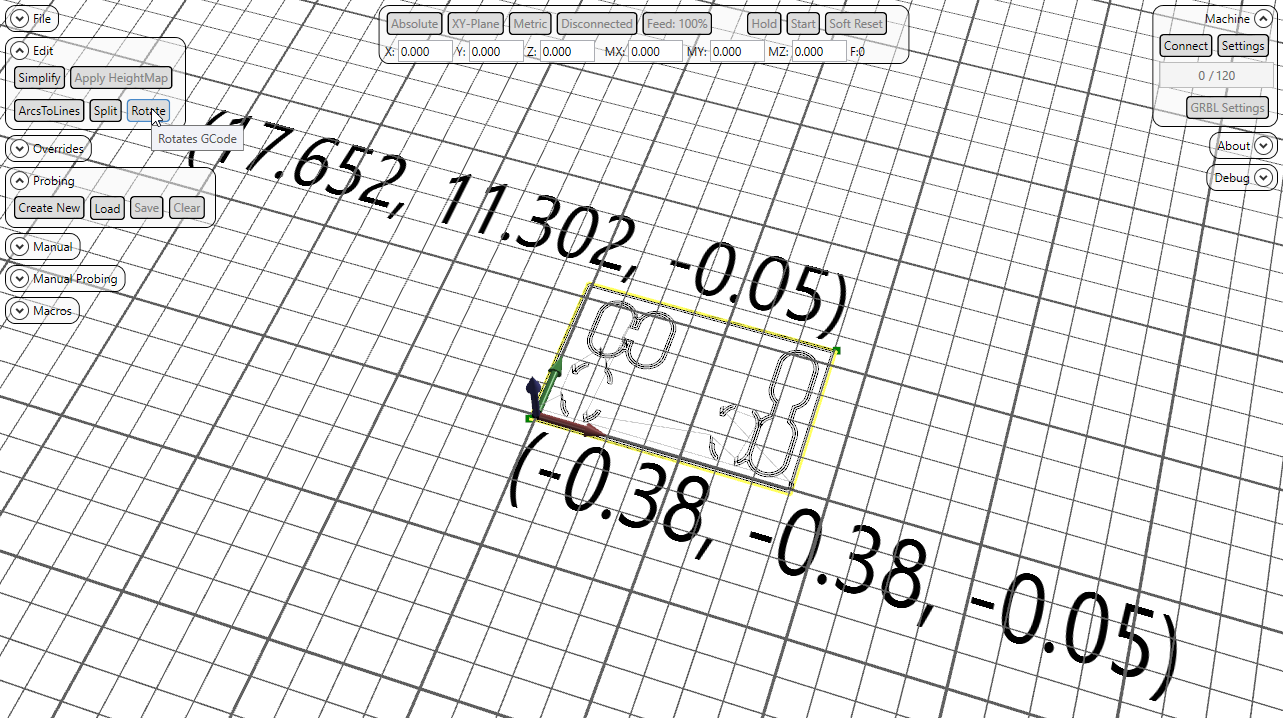

你好， 我刚刚添加了一个简单的旋转按钮 ( e9eabf1 )。它仍然有一些限制（仅支持 XY 平面中的圆弧）。如果有人绝对需要 G18/G19 弧线，请暂时使用弧线功能并告诉我。 马丁 |
嗨，马丁，
是否已经有一个选项可以将加载到 OCP 中的设计旋转 90° CW 或 CCW？
如果没有，您是否可以实现这样的功能？
背景信息：
我使用工具生成允许旋转设计的 gcode，并且我使用（并且必须使用）这些功能，因为我的路由器的 X 轴和 Y 轴的长度不同。
另一方面，我使用 pcb-gcode.ulp 生成布线 PCB 的设计，此工具不允许旋转设计。
我曾经在编辑器 (EAGLE) 中更改方向，只是为了生成路由的旋转设计，但这对于生成 gcode 来说并不有趣。
不仅仅是“全选”和“向左旋转90”。如果这样做，所有组件最终都会超出允许放置组件的区域（至少在免费版本中）。因此，在旋转设计之前，您必须将设计向右移动一定量，同时注意不要超出边界 (8 x 10 cm)。
首先，您必须将完整的设计收集到一个小组中。缺少它，所有组件将各自旋转。有趣但没用:)
我敢问既然你已经在梦幻般地处理坐标，那么添加这个功能对你来说可能不是很复杂？
哦，好吧，只是为了确定：
我指的不是旋转视口的可能性，而是分别转置 X 和 Y 坐标。
哈拉尔德
[edit]
找到了满足我需求的东西：
Gcode rotator
这是一个在线工具，可以满足我的需求。
但是在 OCP 中拥有这个功能肯定会更好
[\edit]
