你好，

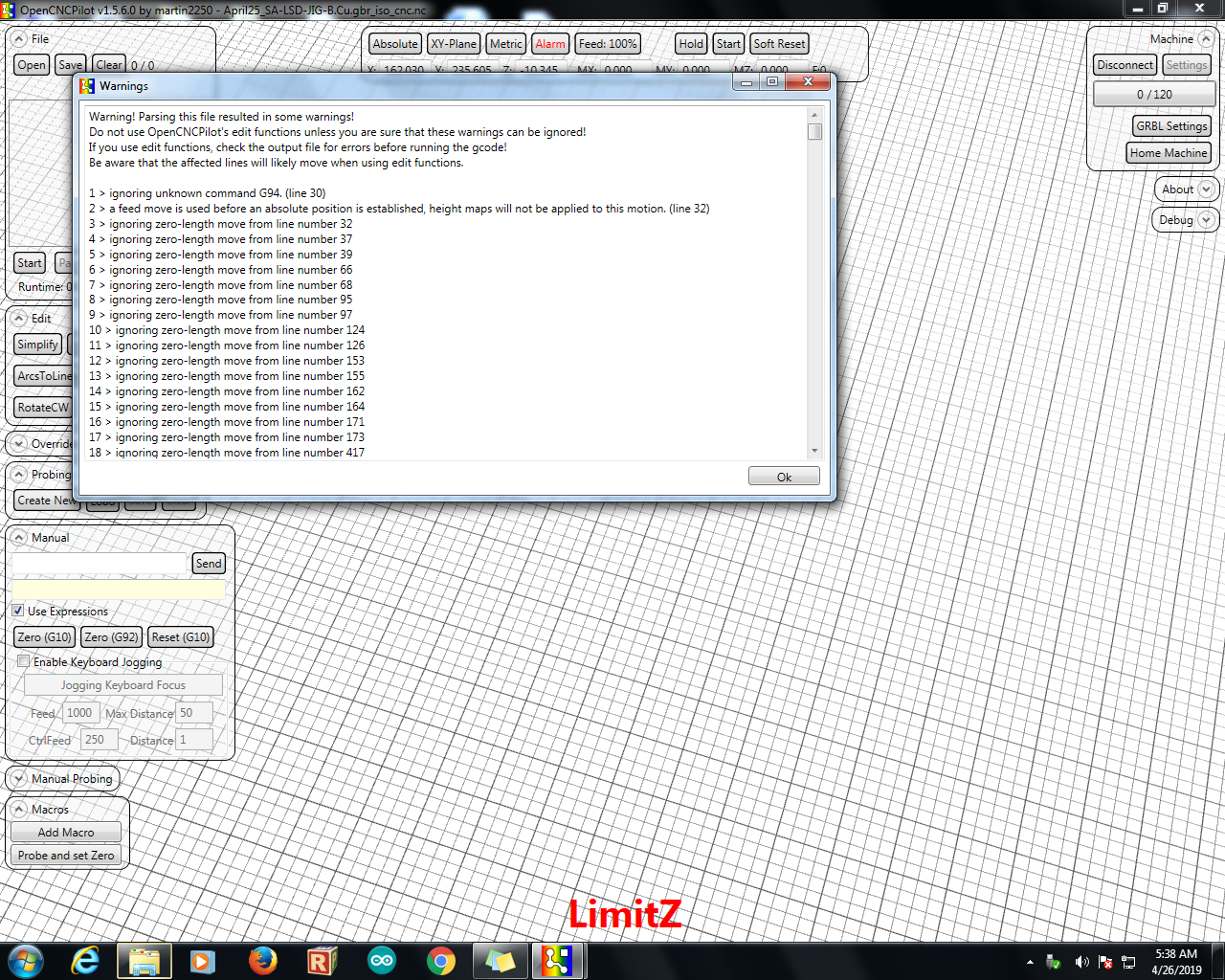

据我所知，您可以忽略这些警告，不用担心。我应该摆脱“零长度”警告。

至于你的另一个问题：这听起来很像 PCB 没有正确粘合，所以它可以在铣削的压力下弯曲（但在探测期间不会弯曲，这就是它仍然显示为红色的原因）。如果您还没有这样做：使用稳定的废纸板（我建议胶合板至少 9 毫米厚）并使用双面胶带将 PCB 粘在整个表面上。

最佳
马丁

你好马丁，

感谢您与我分享的线索。
一旦我使用双面胶带检查 PCB 切割，我就会回来。

感谢和问候
Md. Sultan

你好马丁，

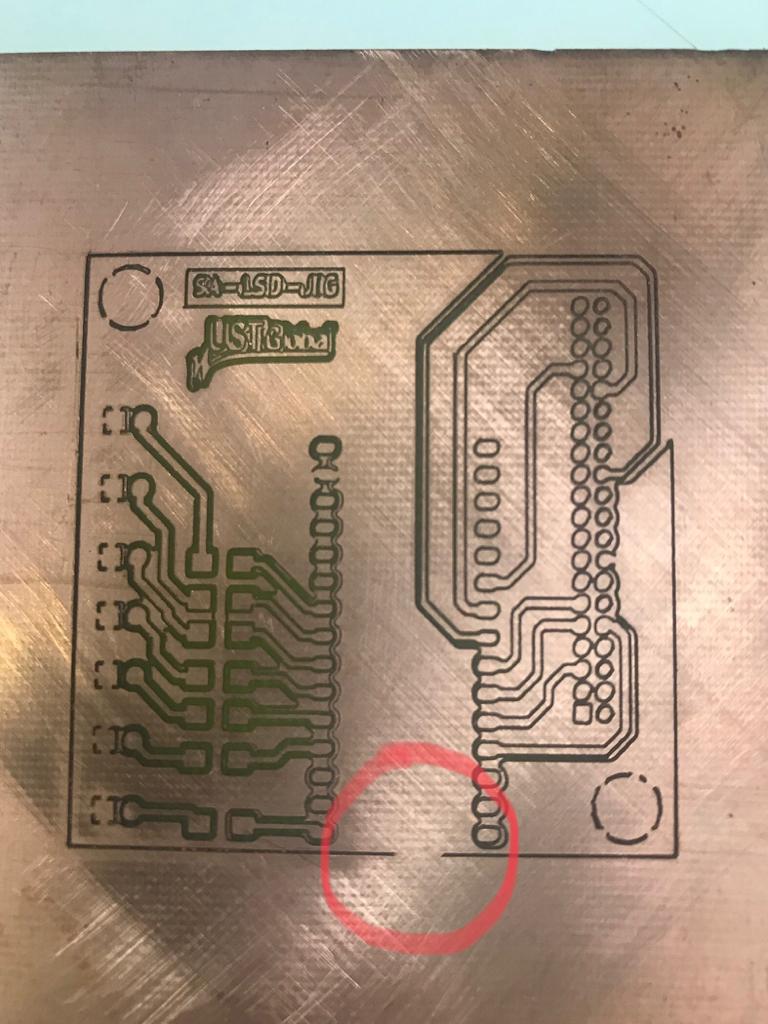

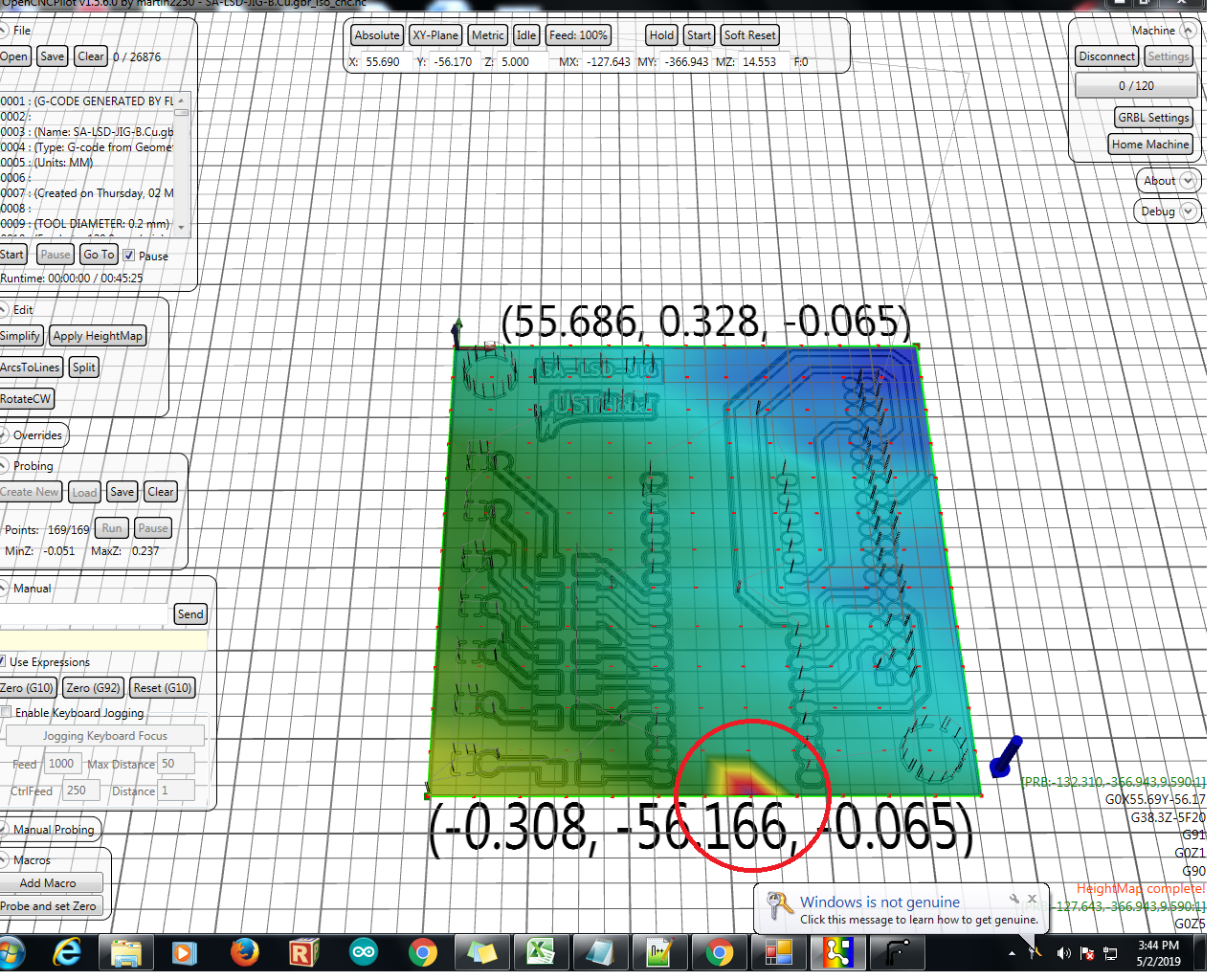

正如你所说，我忽略了在将代码转储到 OpenCNCpilot 时一开始会遇到的错误，我还使用双面胶带将我的 PCB 板粘在胶合板废板上，但是你也可以看到红色区域出现在高度上通过探测完成的地图，您还可以看到实际的 PCB 切割并没有发生在另一张图片的同一个地方（红色区域）。
能否请您告诉我这是什么原因，尽快解决我的问题。

感谢和问候
Md. Sultan

你好mdsultan，
从图片上看好像只有一个点探测错了。
对您的发现提出的问题：

• 每次进行探测会话时是否都会出现此错误？
• 它是否始终位于与废纸板相关的相同位置，或者错误位置是否在运行之间移动？
• 您的探测触点是否有可能在任何其他点（电缆挤压或类似故障）对路由器的接地短路？
• 您是否遇到过由电气影响引起的其他问题（例如，您的限位开关是否会在没有明显原因的情况下偶尔触发）？

为了给你一个快速的补救措施，你可以在探测后保存高度图，在编辑器中打开地图文件，找到一个明显乱序的探测点，并将该点编辑为两个相邻点之间的中间值。这应该“治愈”给定探测运行的这种偏差，您将能够在没有错误的情况下铣削您的电路板。

[edit]
我的问题的解释：
从我的角度来看，这个问题与 Martins 程序无关，但与您的环境有关。
[/编辑]

哈拉尔德

嗨 Luiz，
我认为这不是 mdsultan 的问题。

但要强调非圆形轨道，造成这种结果的另一个原因是一个或两个轴（X 和 Y）的机械反冲。
由于 mdsultans 图片中的所有（非）圆形痕迹的形状都非常均匀，我认为这更可能是造成此类问题的原因。

但同样，Z 轴上的反弹（据我了解你所写的内容）不会导致某一点的急剧跳跃。
他的问题的原因必须在别处恕我直言

哈拉尔德

你好

你好mdsultan，
从图片上看好像只有一个点探测错了。
对您的发现提出的问题：

• 每次进行探测会话时是否都会出现此错误？
• 它是否始终位于与废纸板相关的相同位置，或者错误位置是否在运行之间移动？
• 您的探测触点是否有可能在任何其他点（电缆挤压或类似故障）对路由器的接地短路？
• 您是否遇到过由电气影响引起的其他问题（例如，您的限位开关是否会在没有明显原因的情况下偶尔触发）？

为了给你一个快速的补救措施，你可以在探测后保存高度图，在编辑器中打开地图文件，找到一个明显乱序的探测点，并将该点编辑为两个相邻点之间的中间值。这应该“治愈”给定探测运行的这种偏差，您将能够在没有错误的情况下铣削您的电路板。

[edit]
我的问题的解释：
从我的角度来看，这个问题与 Martins 程序无关，但与您的环境有关。
[/编辑]

哈拉尔德

嗨哈拉尔德

感谢您的回复，我能够在探测并将其标记为“红色”时解决“丢失”特定探测点的问题。
正如您所建议的那样，Arduino UNO 的 A5 引脚上的随机电噪声似乎是导致问题的原因。探针引脚（连接到主轴的 v 位）位于 Arduino 的 A5 引脚，接地连接到 PCB 铜。当探针未接触 PCB 时，我测量了探针引脚处的电压，发现约为 +4.8 伏，而当它接触到 PCB 时，引脚 A5 变为零伏。我在引脚 A5 和 Arduino 的 +Ve 5V 之间添加了一个 0.1 uF 陶瓷电容器，假设一些随机接地噪声进入引脚 A5 并随机使其变低（探针实际上没有接触 PCB）。看起来这样（即在 A5 和 +5V 之间添加一个 0.1uf 电容器）已经起作用，我重复探测了 3 到 4 次，没有再发现任何遗漏的探测点。

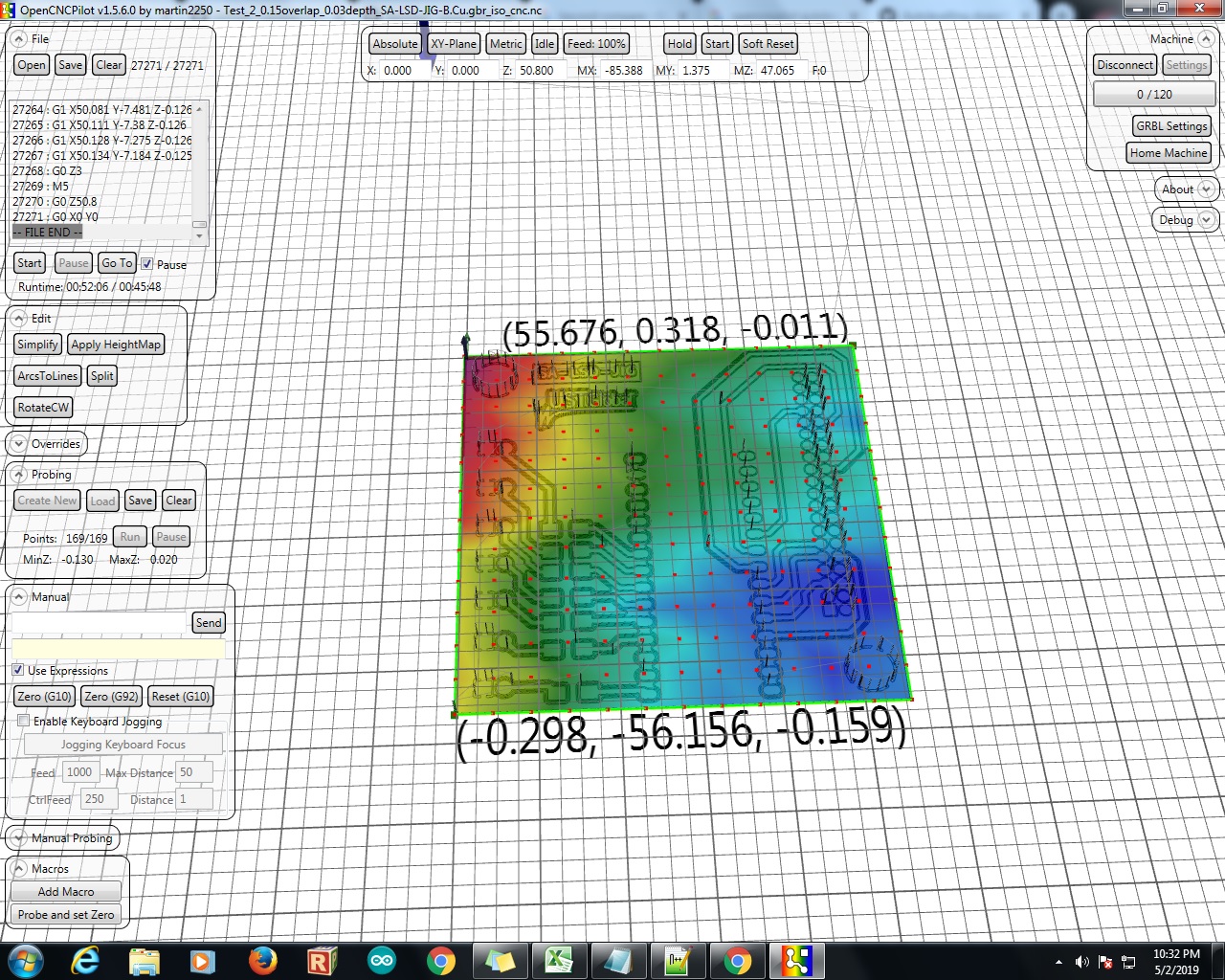

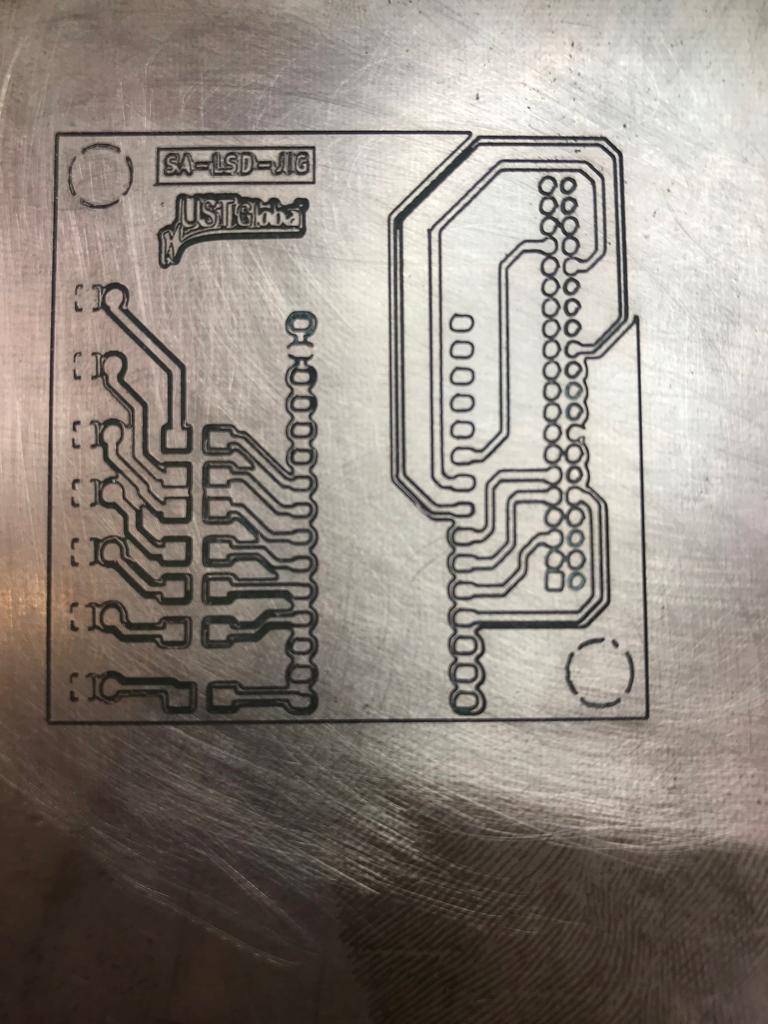

您可以在下面的电容器添加照片后找到重复探测 – 没有丢失的探针

再次感谢您指出正确的方向！
